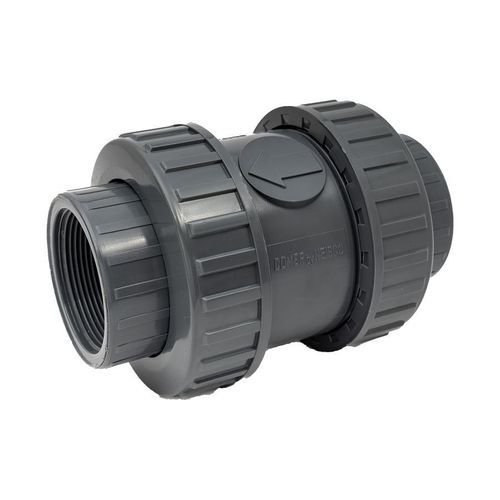

Válvula de retenção de esfera CVD11 series

para águaGcom rosca

Visão geral do produto
Válvulas de retenção em UPVC para sistemas de tubulação sob pressão. Válvula de retenção fêmea com conexões fêmea roscadas.

Detalhes do produto

• Marca: U-PVC Check Valves
• Categoria: Válvulas de retenção
• SKU:

Resumo
Válvula de retenção fêmea com conexões fêmea roscadas

Tabela do datasheet (colunas: Code | G | DN | L | Z | H | A | PN | Gr | Pack | Box)
Code | G | DN | L | Z | H | A | PN | Gr | Pack | Box
CVD11N0200 | 1/2" | 15 | 16 | 49 | 81 | 50 | 16 | 110 | 60 | S
CVD11N0250 | 3/4" | 20 | 19 | 56 | 94 | 60 | 16 | 170 | 90 | M
CVD11N0320 | 1" | 25 | 22 | 63 | 107 | 68 | 16 | 250 | 60 | M
CVD11N0400 | 1"1/4 | 32 | 26 | 72 | 124 | 80 | 16 | 370 | 35 | M
CVD11N0500 | 1"1/2 | 40 | 31 | 84 | 146 | 96 | 16 | 560 | 18 | M
CVD11N0630 | 2" | 50 | 38 | 94 | 170 | 116 | 16 | 980 | 10 | M
CVD11N0750 | 2"1/2 | 65 | 44 | 130 | 218 | 145 | 10 | 1740 | 5 | M
CVD11N0900 | 3" | 80 | 51 | 148 | 250 | 166 | 10 | 2770 | 3 | M
CVD11N1100 | 4" | 100 | 61 | 168 | 290 | 210 | 10 | 4740 | 2 | M

Especificações técnicas

• Modelo / Série: CVD11
• Material: UPVC (U-PVC)
• Tipo: Válvula de retenção (fêmea com conexões fêmea roscadas)
• Conexões: Conexões fêmea roscadas (tamanhos de rosca G indicados no datasheet)
• Códigos e tamanhos disponíveis: CVD11N0200 (G 1/2" / DN15) ; CVD11N0250 (G 3/4" / DN20) ; CVD11N0320 (G 1" / DN25) ; CVD11N0400 (G 1"1/4 / DN32) ; CVD11N0500 (G 1"1/2 / DN40) ; CVD11N0630 (G 2" / DN50) ; CVD11N0750 (G 2"1/2 / DN65) ; CVD11N0900 (G 3" / DN80) ; CVD11N1100 (G 4" / DN100)
• Dimensões principais (por código): L, Z, H, A fornecidas no datasheet (ver tabela acima)
• Classificação de pressão / PN: 16 para a maioria dos tamanhos (conforme indicado no datasheet)
• Embalagem / pesos Gr: colunas Gr e Pack / Box indicadas por código no datasheet
• Casos de uso: sistemas de tubulação sob pressão em UPVC que requerem válvulas de retenção com conexões fêmea roscadas
