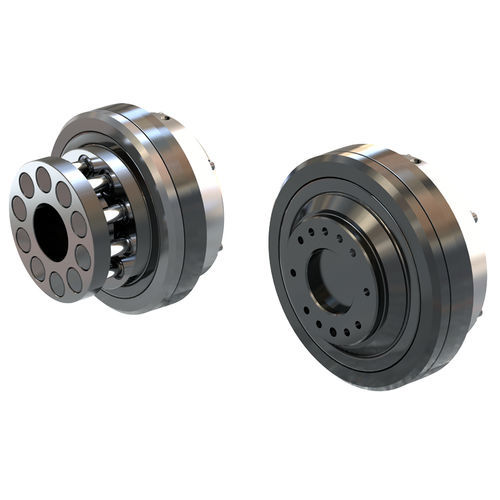

Redutor harmônico HG series

coaxialde eixo maciço200–500 Nm

A revolucionária cabeça de engrenagem harmónica (HG) da Nexen é a combinação ideal de tamanho e precisão. A cabeça de engrenagem Harmonic integrada com o sistema de pinhão de rolos da Nexen cria uma verdadeira solução sem folgas desde o motor até à carga acionada, proporcionando uma elevada capacidade de carga num pacote compacto. Com uma redução de até 70% no comprimento em relação aos redutores padrão, os projectistas de máquinas têm mais oportunidades disponíveis com este produto que economiza espaço. As cabeças de engrenagem substituem as caixas de velocidades não rígidas, volumosas e de relação elevada. A utilização da tecnologia de onda de deformação de folga zero para uma rigidez máxima do sistema e economia de espaço permite que a cabeça de engrenagem Harmonic Funciona em menos de metade do espaço Zero folga diretamente para o motor Funcionamento silencioso Impulso até 6.000 N em unidades com saída de pinhão integrada Precisão de rotação de ± 45 ArcSec e precisão linear de ± 25 μm em unidades com um pinhão integrado na saída Repetibilidade de rotação de ± 10 ArcSec e repetibilidade linear de ± 7,5 μm em unidades com um pinhão integrado na saída Aplicações As cabeças de engrenagem Nexen são ideais para aplicações como: Aeroespacial Robótica Semicondutores Automação de fábrica Médico/cirúrgico Máquinas-ferramentas Robôs e braços robóticos Sistemas de cremalheira e pinhão Posicionamento industrial geral
