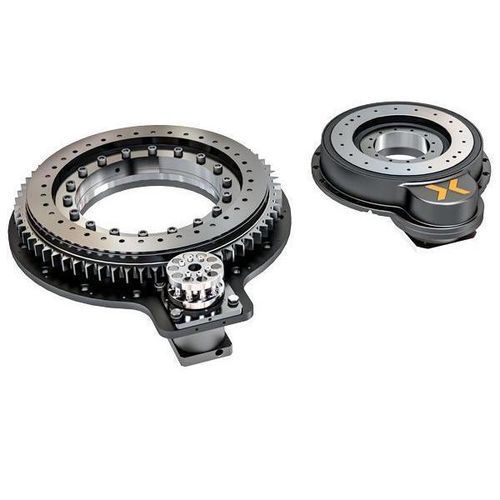

Indexador rotativo CRD

sem folga

Visão geral
Os sistemas de indexação rotativa da Nexen Group utilizam a tecnologia patentada Roller Pinion combinada com rolamentos e mecanismos de acionamento de precisão. Montados em carcaças rígidas ou protegidas, as famílias PRD e CRD são projetadas para posicionamento incremental preciso, perfis de movimento ajustáveis por servo, aceleração rápida e elevada capacidade de carga. Sistemas pré-configurados podem iniciar/parar em qualquer posição incremental e absorver picos de torque, possibilitando até 2x tempos de indexação mais rápidos em comparação com sistemas acionados por came.

Vantagens do indexador rotativo Nexen Group

• Precisão de indexação até ±11 ArcSec e repetibilidade até ±1,2 ArcSec (dependendo do modelo).
• Opções sem folga (configurações Harmonic / RPS) que reduzem ao mínimo o jogo entre motor e carga.
• Alta capacidade de carga (ex. até 1575 kN no PRD com rolamento cross-roller).
• Alto torque de saída: torque de aceleração máximo até 4.811 Nm e torque nominal até ~2.625–2.750 Nm (dependendo do modelo).
• Capacidade de alta velocidade em modelos selecionados: até 304 RPM (dependendo do modelo).
• Opções com grande centro aberto para maior flexibilidade de aplicação.
• Movimento suave através da tecnologia RPS, rolamentos cross-roller pré-carregados e motor/reduzidor de precisão integrados.

Diferenças entre os sistemas PRD e CRD
PRD (Precision Rotary Indexer): construção em placa de aço usinada de precisão com engrenagem/pinhão protegidos, redutores planetários de baixo folga ou redutores Harmonic sem folga opcionais; diâmetros típicos de círculo de parafusos: 400, 750, 1100, 1500 mm. CRD (Compact Rotary Indexer): carcaça rígida em ferro fundido selada que envolve engrenagem/pinhão; opções incluem entrada pronta para motor/caixa de velocidades ou redutores planetários/Harmonic pré-instalados; diâmetros típicos de círculo de parafusos: 150, 250, 350, 550 mm.

Tabela comparativa representativa (linhas e colunas selecionadas)

• CRD-PL — Planetário de baixo folga | Ferro fundido IP65 | Ø saída ex. 150–550 mm | Torque nominal 323–697 Nm | Velocidade 120–225 RPM.
• CRD-MRS-PL — Planetário | Ferro fundido IP65 | Ampla faixa de relações; torque nominal 119–299 Nm | Velocidade 23,5–304 RPM.
• CRD-HG — Harmonic sem folga | Ferro fundido IP65 | Torque nominal 380–820 Nm | Precisão posicional unidirecional 20–43 ArcSec | Velocidade 11–25 RPM.
• PRD-PL (protegido) — Planetário de baixo folga | Placa de aço protegida | Ø saída ex. 400–1500 mm | Torque nominal 544–1870 Nm | Velocidade 27–94 RPM.
• PRD-HG (protegido) — Harmonic | Protegido | Torque nominal 326–1122 Nm | Repetibilidade unidirecional 1,6–2,4 ArcSec | Configurações de baixa velocidade e alto torque disponíveis.

Recursos citados nesta página (folhetos e literatura técnica)
Folhetos de produto e fichas técnicas para download disponíveis para variantes CRDX / PRDX / CRD, incluindo dados dimensionais, curvas de desempenho e guias de configuração.

Especificações técnicas

• Precisão de indexação: até ±11 ArcSec (dependendo do modelo).
• Repetibilidade: até ±1,2 ArcSec (dependendo do modelo).
• Opções sem folga: configurações Harmonic e RPS disponíveis.
• Torque máximo de aceleração: até 4.811 Nm (dependendo do modelo).
• Torque nominal: até ~2.625–2.750 Nm (dependendo do modelo).
• Velocidade máxima: até 304 RPM (dependendo do modelo).
• Capacidade máxima de carga (ex. PRD): até 1575 kN com rolamento cross-roller de precisão.
• Opções de carcaça: ferro fundido rígido IP65; protegido; variantes com centro aberto.
• Diâmetros de círculo de parafusos disponíveis: PRD ex. 400, 750, 1100, 1500 mm; CRD ex. 150, 250, 350, 550 mm.
• Aplicações típicas: sistemas de corte, pórticos, equipamentos médicos, robótica, aeroespacial, máquinas-ferramenta, semicondutores, manuseio de materiais, máquinas de montagem/personalizadas, defesa, parques temáticos/efeitos cênicos.
