Engrenagem cilíndrica RPS

de dentes retossegmentadametálica

Visão geral

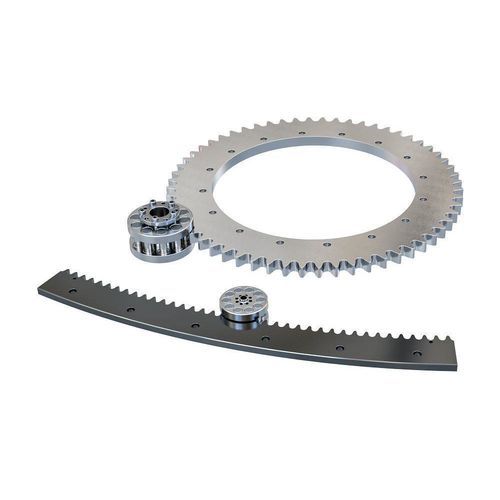

O sistema de pinhão de rolos Nexen apresenta um pinhão patenteado composto por rolos suportados por mancais e um perfil de dente proprietário. As configurações disponíveis incluem engrenagens de anel completo e segmentos de arco com dentes externos ou internos, além de engrenagens pré‑instaladas em mancais pesados conforme a aplicação.

Principais benefícios

• Alta precisão posicional
• Folga zero
• Sem erro acumulativo
• Baixa ondulação em baixa velocidade
• Capacidade de alta velocidade
• Rigidez
• Baixo ruído
• Baixa manutenção
• Resistência à corrosão
• Longa vida útil

Destaques de desempenho
Os sistemas Nexen oferecem indexação mecânica precisa: precisão posicional unidirecional até ± 1,7 ArcSec e repetibilidade até ± 0,3 ArcSec (dependendo do engrenagem/aplicação). Os sistemas suportam altas velocidades de indexação e toleram picos de torque a qualquer momento, permitindo tempos de indexação mais curtos do que muitas opções tradicionais.

Comparação — Engrenagens de anel completo vs Engrenagens segmentadas (tabela resumo)
Característica | Engrenagens de anel completo | Engrenagens segmentadas
Orientação dos dentes | Externos ou internos | Externos ou internos
Relação de transmissão | 3:1 a 110:1 | 2,2:1 a 170:1
Torque dinâmico máximo | Até 19.252 Nm [170.395 in-lb] | Até 24.383,3 Nm [215.811 in-lb]
Torque nominal | Até 19.252 Nm [170.395 in-lb] | Até 17.112,7 Nm [151.460 in-lb]
Folga máxima | 0 ArcSec | 0 ArcSec
Precisão posicional unidirecional | Até ± 3,0 ArcSec | Até ± 1,7 ArcSec
Repetibilidade unidirecional | Até ± 0,8 ArcSec | Até ± 0,3 ArcSec
Velocidade máxima | Até 1.333 RPM | Até 546 RPM
Inércia rotacional | 0,01 a 18,6 kg·m² [0,24 a 441,8 lb·ft²] | 0,002 a 48,07 kg·m² por segmento [0,048 a 1.141,81 lb·ft²]
Diâmetro externo | 122 a 2.686 mm [4,80 a 105,75 in] | 408 a 7.428 mm [16,06 a 292,44 in]
Segmento de arco | N/A (anel completo 360°) | 9° a 238° (a maioria, nem todos os segmentos formam anéis completos)
Montagem | Pilotos no I.D. (dente externo) / Pilotos no O.D. (dente interno) | Pilotos no I.D. (dente externo) / Pilotos no O.D. (dente interno)
Acabamento | Dense Hard Chrome ou Black Oxide | Dense Hard Chrome ou Black Oxide

Pinhões de rolos (resumo)
Velocidade máxima | Até 1.820 RPM
Inércia rotacional | 0,00004 a 0,21866 kg·m² [0,00095 a 5,19382 lb·ft²]
Montagem | Flange ISO-9409 (piloto 12 a 80 mm) ou montagem em eixo com colar de travamento (10 a 60 mm)
Acabamentos | Dense Hard Chrome, Níquelado, Aço inoxidável

Notas adicionais do produto
As soluções incluem engrenagens de anel completo, segmentos com dentes externos ou internos e engrenagens pré‑instaladas em mancais pesados. Os sistemas de pinhão de rolos mantêm alta repetibilidade sem folga em longos percursos, operam com baixo ruído mesmo em altas velocidades e permitem operação mais silenciosa com baixa manutenção e longa vida útil.

Características / especificações técnicas

• Precisão de indexação: precisão posicional unidirecional até ± 1,7 ArcSec (dependendo do engrenagem)
• Repetibilidade: até ± 0,3 ArcSec (dependendo do engrenagem)
• Folga zero: 0 ArcSec máximo
• Torque dinâmico máximo (exemplos): Anel completo até 19.252 Nm; Segmentos até 24.383,3 Nm
• Relações disponíveis: Anéis 3:1–110:1; Segmentos 2,2:1–170:1
• Velocidade máxima (exemplos): Anel completo até 1.333 RPM; Segmento até 546 RPM; Pinhões até 1.820 RPM
• Intervalos de diâmetro externo: Anéis 122–2.686 mm; Segmentos 408–7.428 mm
• Intervalos de inércia rotacional: Anéis 0,01–18,6 kg·m²; Segmentos 0,002–48,07 kg·m² por segmento
• Opções de montagem: Pilotos no I.D. (dente externo) ou O.D. (dente interno); flange ISO-9409 ou montagem em eixo para pinhões
• Acabamentos disponíveis: Dense Hard Chrome, Black Oxide, Níquelado, Aço inoxidável
