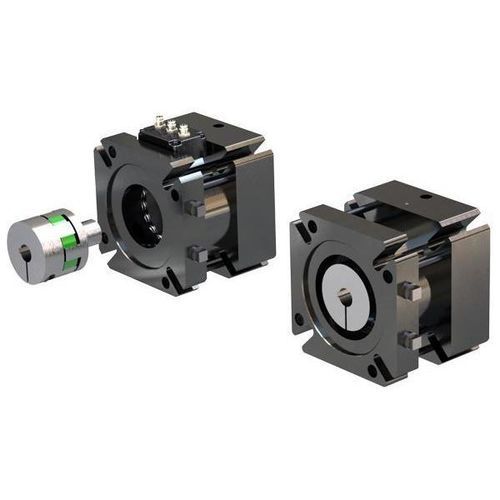

Freio mecânico BSB series

para fuso de esferassem folgade alto torque

Visão geral
O freio para fuso de esferas Nexen Group é um freio de alto torque, acionado por mola, montado na extremidade usinada de um fuso de esferas. Serve como freio primário ou redundante para evitar o retorno caso ocorra perda de energia ou defeito mecânico na linha de transmissão. A combinação de baixo jogo e acoplamento fornece alto grau de precisão para manter a posição do fuso. Um acoplamento de eixo expansível / cubo de aperto conecta o eixo do freio à extremidade do fuso de esferas. O acoplamento necessário é fornecido com um inserto elastomérico de alta rigidez torsional.

Seleção
A Nexen Group oferece uma solução de freio pronta para aplicações com fusos de esferas. Esses freios acionados por mola e liberados por ar oferecem desempenho consistente e duradouro. Os freios para fuso de esferas proporcionam retenção confiável em um pacote compacto; força de retenção até 125 Nm (1100 in-lbs.).

Características

• Baixo jogo para retenção de precisão
• Acionado por mola, liberação pneumática
• Baixa inércia
• Alta rigidez torsional
• Frenagem bidirecional
• Engajamento rápido
• Atende aos padrões IP67 de proteção contra pó e água
• Opera em aplicações verticais e horizontais
• O acoplamento permite a expansão térmica do fuso

Componentes necessários

• Adaptadores de acoplamento
• Válvulas de 3 vias

Acessórios

• Kits de controle
• Filtros
• Válvulas de controle de fluxo
• Lubrificador
• Exaustores rápidos / shuttles
• Reguladores

Aplicações

• Robótica
• Sistemas de manuseio de materiais
• Elevadores personalizados
• Plataformas de trabalho
• Ambientes que requerem proteção IP67 contra pó e água
• Centros de usinagem

Especificações técnicas

• Força de retenção: até 125 Nm (1100 in-lbs.)
• Atuação: acionado por mola, liberação pneumática
• Grau de proteção: IP67
• Baixo jogo e baixa inércia para retenção de precisão
• Alta rigidez torsional e frenagem bidirecional
• Engajamento rápido adequado para retenção de segurança
• Acoplamento: eixo expansível / cubo de aperto com inserto elastomérico para expansão térmica e alta rigidez torsional
• Adequado para instalações verticais e horizontais
