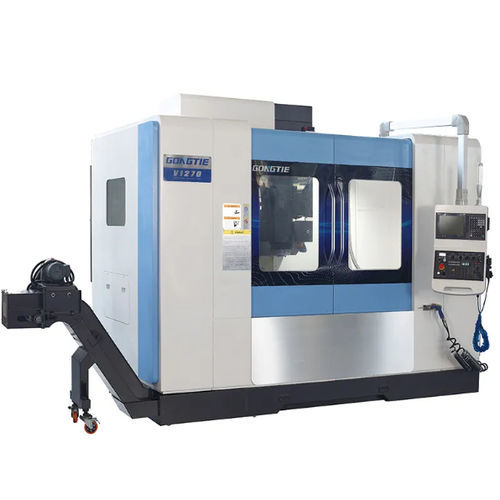

Centro de torneamento e fresamento CNC V series
controlado por CLPverticalde 4 eixos

Centro de torneamento e fresamento CNC - V series - Ningbo GongTie Precision Machinery Co.,LTD - controlado por CLP / vertical / de 4 eixos
Centro de torneamento e fresamento CNC - V series - Ningbo GongTie Precision Machinery Co.,LTD - controlado por CLP / vertical / de 4 eixos
Centro de torneamento e fresamento CNC - V series - Ningbo GongTie Precision Machinery Co.,LTD - controlado por CLP / vertical / de 4 eixos - imagem - 2
Centro de torneamento e fresamento CNC - V series - Ningbo GongTie Precision Machinery Co.,LTD - controlado por CLP / vertical / de 4 eixos - imagem - 3
Guardar nos favoritos
Comparar

Características

Controle
CNC, controlado por CLP
Tipo
vertical
Número de eixos
de 4 eixos, multieixos
Estrutura
de bancada fixa
Outras características
de alta precisão, para trocador de ferramentas automático, automático, de disco
Curso X

MÍN: 800 mm
(31,5 in)

MÁX: 1.500 mm
(59,06 in)

Curso Y

500 mm, 600 mm, 700 mm, 800 mm, 900 mm
(19,69 in, 23,62 in, 27,56 in, 31,5 in, 35,43 in)

Curso Z

550 mm, 600 mm, 700 mm
(21,65 in, 23,62 in, 27,56 in)

Peso da máquina

5.500 kg, 6.500 kg, 7.000 kg, 9.000 kg, 9.500 kg
(12.125,42 lb, 14.330,05 lb, 15.432,36 lb, 19.841,6 lb, 20.943,91 lb)

Velocidade de rotação

8.000 rpm, 12.000 rpm, 15.000 rpm
(50.265,482 rad.min-1, 75.398,224 rad.min-1, 94.247,78 rad.min-1)

Descrição

A série V/VM integra torneamento e fresagem numa plataforma de bancada vertical para operações multi‑processo em uma única fixação de peças pequenas e médias.

Principais características
  • Centro de usinagem CNC de bancada vertical capaz de fresar, mandrinar, furar e rosquear numa única fixação.
  • Sistema CNC padrão: Mitsubishi M80A; FANUC ou SIEMENS como opções.
  • Estrutura da máquina (base, carro porta‑ferramentas, mesa, coluna, caixa de fuso) em fundição de areia/resina ou fundição por pressão de alta resistência para rigidez e amortecimento de vibração.
  • Opções de fuso: transmissão por correia ou acionamento direto conforme modelo; velocidades até 12 000–15 000 rpm (conforme modelo); interfaces BBT40/BT40 ou BT50; arrefecedor de óleo para estabilidade térmica.
  • Guias tipo rolos THK/PMI grau P e fusos de esferas C3 com rolamentos importados e estrutura pré‑tensionada para precisão e estabilidade.
  • Trocador de ferramentas tipo disco (magazine com braço mecânico) com até 24 posições (24/30 em modelos maiores); posicionamento por came e alimentação por braço mecânico para trocas rápidas e precisas.
  • Sistema de ar para filtrar água e pó; válvulas solenóide controladas por PLC para aperto/liberação de ferramenta, sopro de fuso e porta do trocador.
  • Bomba de refrigeração de grande caudal e depósito com saída central para arrefecimento do fuso, melhorando precisão e vida útil.
  • Remoção de cavacos: transportadores tipo espiral em ambos os lados da mesa e transportador de corrente no lado esquerdo (conforme modelo/opção).
  • Lubrificação automática para guias e fusos (sistema Ishan) com separador de óleo.
  • Componentes elétricos padrão: Schneider; opções Syntec, FANUC ou SIEMENS; ar condicionado para quadro elétrico disponível.

Estrutura principal e introdução
  • Projetada por análise de elementos finitos para estrutura otimizada e elevada rigidez. Indicada para usinagem de precisão em alta velocidade nos sectores de maquinaria geral, automóvel e têxtil.

Componentes e subsistemas da máquina
  • Corpo da máquina — fundição de areia/resina de alta resistência para amortecer vibrações e garantir estabilidade de processamento.
  • Sistema CNC — Mitsubishi M80A padrão; FANUC/SIEMENS opcionais; interface multilíngue e porta USB para I/O de programas.
  • Fuso — caixa de fuso em fundição; configurações correia ou direta; opções BBT40/BT40 ou BT50 conforme modelo com potências e velocidades variáveis.
  • Arrefecedor de óleo / Refrigeração central — arrefecedor de óleo para estabilizar temperatura do fuso (~22 °C alvo) e saída central de refrigerante para dissipação térmica eficaz.
  • Sistema de ar — filtra água/pó e válvulas solenóide PLC para funções pneumáticas (aperto/liberação de ferramenta, sopro, porta do trocador).
  • Magazine de ferramentas — trocador tipo disco com braço mecânico e posicionamento por came; o braço troca a ferramenta quando o fuso está na posição.
  • Eixo 4.º opcional / Mesa giratória — disponível para usinagem multi‑face e redução das operações de fixação.
  • Guias & Parafusos — PMI/HIWIN/THK guias (rolos grau P) e parafusos de esferas C3; exemplos R4016/R4012/R5010 conforme modelo.
  • Hidráulica & Lubrificação — unidade hidráulica Seven Ocean (20 L) para mandril/ponta; bombas de lubrificação Ishan/Baotn e circuitos de refrigeração; depósito 38 L e bomba de elevação para refrigeração de alta pressão.
  • Elétrico / Controlo — componentes Schneider padrão; opções Syntec, FANUC ou SIEMENS; módulos solenóide e painéis de controlo conforme especificação.

Características / especificações técnicas
  • Modelos: V855, V966, V1167, V1270, VM1380, VM1580.
  • Tamanho da mesa (C×L, mm): V855 1000×500 ; V966 1000×550 ; V1167 1200×600 ; V1270 1400×700 ; VM1380 1500×700 ; VM1580 1700×800.
  • Carga máxima mesa (kg): V855 500 ; V966 600 ; V1167 600 ; V1270 800 ; VM1380 1000 ; VM1580 12000 (valor indicado).
  • Ranhura T (largura × passo, mm): V855 5-18×80 ; V966 5-18×90 ; V1167 5-18×100 ; V1270 5-18×125 ; VM1380 5-18×150 ; VM1580 5-18×140.
  • Cursos X/Y/Z (mm): X max V855 800 ; V966 900 ; V1167 1100 ; V1270 1200 ; VM1380 1300 ; VM1580 1500. Y max V855 500 ; V966 600 ; V1167 600 ; V1270 700 ; VM1380 800 ; VM1580 900. Z fuso max V855 550 ; V966 600 ; V1167 700 ; V1270 700 ; VM1380 700 ; VM1580 700.
  • Distância ponta fuso → mesa (máx./mín., mm): V855 670/120 ; V966 (valor na tabela: 3) ; V1167 120–820 ; V1270 120–820 ; VM1380 135–835 ; VM1580 135–835.
  • Furo / interface do fuso: V855–V1270 BT40 (algumas variantes BBT40) ; VM1380/VM1580 BT50.
  • Velocidade máx. fuso (rpm): V855 12 000 ; V966 15 000 ; V1167 15 000 ; V1270 15 000 ; VM1380 8 000 ; VM1580 8 000.
  • Tipo transmissão fuso: varia por modelo (Direto ; Correia/Direto ; Correia/Engrenagem).
  • Especificações guias X/Y/Z: tip. 45/45/45 mm (alguns modelos: caixa).
  • Especificação parafusos: R4016, R4012, R5010 conforme modelo.
  • Velocidade avanço rápido X/Y/Z (m/min): V855–V1270 = 36/36/24 ; VM1380/VM1580 = 24/24/16.
  • Precisão posicionamento / repetibilidade (mm): ver valores por modelo.
  • Revista de ferramentas: 24 padrão (24/30 opcional).
  • Peso máquina (kg): V855 5500 ; V966 5500 ; V1167 6500 ; V1270 7000 ; VM1380 9000 ; VM1580 9500.
  • Dimensões gerais (mm): V855 2600×2950 ; V966 2600×2950 ; V1167 3000×3050 ; V1270 3200×3250 ; VM1380 4000×3400 ; VM1580 4200×3400.
