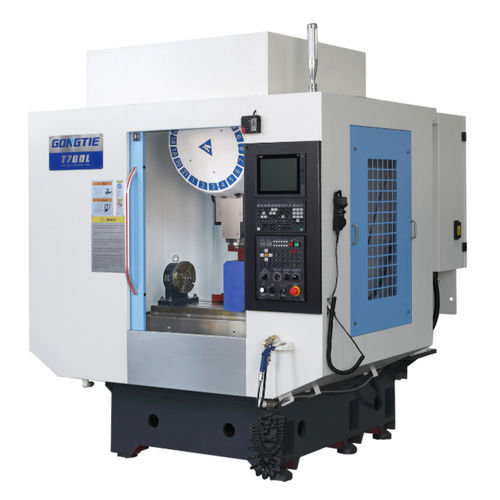

Furadeira-rosqueadeira CNC T series

controlada por CLPverticalde 3 eixos

Visão geral
O centro vertical de perfuração e roscagem CNC série T (T700 / T800 / T1000 / T1300) destina-se a operações de perfuração, roscagem e fresagem de precisão em alta velocidade para peças de pequeno a médio porte, aplicável a 3C, componentes automotivos de nova energia, moldes de precisão e usinagem de precisão em geral.

Principais características

• Estrutura em fundição de ferro de alta resistência para base, carro porta‑ferramentas, mesa, coluna e caixa do fuso, melhorando a amortecimento das vibrações e a estabilidade.
• Trocador de ferramentas tipo disco com braço mecânico e acionamento por came com rolete; posicionamento preciso; magazine opcional de 21 ferramentas.
• Sistema de ar para filtragem de água e pó da fonte de ar, protegendo componentes pneumáticos.
• Bomba de refrigeração de grande caudal e reservatório dedicado para arrefecimento de fuso e ferramentas; saída central para dissipação térmica da fuso.
• Lubrificação automática para guias e fusos de esferas; lubrificação por separador de óleo e fornecimento cíclico de água com bomba de alta pressão para arrefecimento de ferramentas e remoção de cavacos.
• Válvulas solenoides controladas por PLC para fixação/liberação de ferramentas, controlo da porta do ATC e sopro do fuso; componentes eléctricos Schneider; opções CNC Mitsubishi/FANUC/Syntec.

Aplicações

• Perfuração, roscagem e fresagem de precisão para componentes 3C, peças automóvel de nova energia, fabrico de moldes de precisão e áreas relacionadas de usinagem de precisão.

Especificações técnicas

• Tamanho da mesa (C×L) mm: T700 — 800×420; T800 — 1000×500; T1000 — 1100×500; T1300 — 1400×600.
• Carga máxima da mesa (kg): T700 — 300; T800 — 350; T1000 — 350; T1300 — 500.
• Ranhura em T (largura × passo) mm: T700 — 3-14×125; T800 — 5-18×100; T1000 — 5-18×120; T1300 — 5-18×100.
• Curso eixo X (mm): T700 — 700; T800 — 800; T1000 — 1000; T1300 — 1300.
• Curso eixo Y (mm): T700 — 450; T800 — 500; T1000 — 500; T1300 — 650.
• Curso eixo Z (fuso) (mm): T700/T800/T1000 — 330; T1300 — 450.
• Distância ponta do fuso - mesa (máx./mín.) mm: T700/T800/T1000 — 150–480; T1300 — 150–600.
• Centro do fuso à superfície da guia (mm): T700 — 460; T800 — 540; T1000 — 540; T1300 — 700.
• Especificação do fuso: BT30 / BT40; acionamento direto; velocidade máxima: 20.000 rpm.
• Guias X/Y/Z (mm): T700 — 30/30/30; T800 — 35/35/35; T1000 — 35/35/35; T1300 — 45/45/45.
• Parafuso X/Y/Z: T700 — R2816 / R3216; T800 — R3216; T1000 — R3216; T1300 — R4012.
• Velocidade de deslocamento rápida X/Y/Z (m/min): T700/T800/T1000 — 48/48/48; T1300 — 36/36/36.
• Precisão de posicionamento (mm): T700 — 0.01; T800 — 0.01; T1000 — 0.012; T1300 — 0.012.
• Repetibilidade (mm): T700 — 0.008; T800 — 0.008; T1000 — 0.01; T1300 — 0.01.
• Magazine opcional: 21 ferramentas (todos os modelos).
• Peso total (kg): T700 — 3500; T800 — 4000; T1000 — 4500; T1300 — 5500.
• Dimensões globais (mm): T700 — 2600×2250; T800 — 2800×2750; T1000 — 3000×2750; T1300 — 3300×2950.
• Destaques configuração padrão/opcional: controlo CNC Mitsubishi/FANUC/Syntec; montagem do fuso Speedcn; fusos e guias PMI/HIWIN/THK; rolamentos NSK/NACHI; trocador de ferramentas Okada/Chen Sound; componentes eléctricos Schneider.
