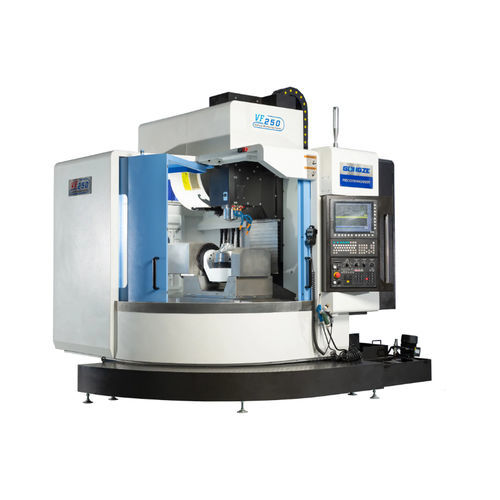

Centro de usinagem de 5 eixos VF series
verticalcom mesa giratória inclinávelcom mesa fixa

Centro de usinagem de 5 eixos - VF series - Ningbo GongTie Precision Machinery Co.,LTD - vertical / com mesa giratória inclinável / com mesa fixa
Centro de usinagem de 5 eixos - VF series - Ningbo GongTie Precision Machinery Co.,LTD - vertical / com mesa giratória inclinável / com mesa fixa
Centro de usinagem de 5 eixos - VF series - Ningbo GongTie Precision Machinery Co.,LTD - vertical / com mesa giratória inclinável / com mesa fixa - imagem - 2
Centro de usinagem de 5 eixos - VF series - Ningbo GongTie Precision Machinery Co.,LTD - vertical / com mesa giratória inclinável / com mesa fixa - imagem - 3
Centro de usinagem de 5 eixos - VF series - Ningbo GongTie Precision Machinery Co.,LTD - vertical / com mesa giratória inclinável / com mesa fixa - imagem - 4
Guardar nos favoritos
Comparar

Características

Número de eixos
de 5 eixos
Orientação do eixo-árvore
vertical
Estrutura
com mesa fixa, com mesa giratória inclinável
Cone
BT 40
Número de ferramentas
24 ferramentas
Função adicional
de fresagem, para furação, para usinagem de chanfros
Outras características
de alta precisão, de alta produtividade, de alta rigidez, com trocador de ferramentas, com controle eletrônico, com console
Curso X

MÍN: 600 mm
(23,62 in)

MÁX: 650 mm
(25,59 in)

Curso Y

MÍN: 450 mm
(17,72 in)

MÁX: 530 mm
(20,87 in)

Curso Z

MÍN: 450 mm
(17,72 in)

MÁX: 480 mm
(18,9 in)

Velocidade de rotação

MÍN: 12.000 rpm
(75.398 rad.min-1)

MÁX: 12.000 rpm
(75.398 rad.min-1)

Velocidade de avanço no eixo X

MÍN: 500 mm/s

MÁX: 600 mm/s

Velocidade de avanço no eixo Y

MÍN: 500 mm/s

MÁX: 600 mm/s

Velocidade de avanço no eixo Z

MÍN: 0,5 m/s
(1,64 ft/s)

MÁX: 0,6 m/s
(1,97 ft/s)

Capacidade máx. da mesa

MÍN: 60 kg
(132 lb)

MÁX: 300 kg
(661 lb)

Precisão de posicionamento

MÍN: 0,012 mm
(0,00047 in)

MÁX: 0,012 mm
(0,00047 in)

Repetibilidade

0,008 mm
(0,00031 in)

Peso total

MÍN: 5.000 kg
(11.023,11 lb)

MÁX: 9.000 kg
(19.841,6 lb)

Descrição

As fresadoras CNC verticais de cinco eixos VF250 e VF650 são centros de usinagem concebidos para o processamento de precisão de superfícies espaciais complexas, peças de forma especial, peças ocas, furação e cortes oblíquos. Reduzem as operações de fixação e melhoram a qualidade e eficiência de produção; adequadas para aeroespacial, automóvel, equipamentos elétricos e maquinaria de precisão.

Principais características
  • Usinagem a 5 eixos que permite operações complexas multi‑faces com redução de fixações e ciclos mais curtos.
  • Interface CNC multilíngue e porta USB para importação/exportação de programas.
  • Estrutura e corpo em ferro fundido em areia com resina para elevada rigidez, estabilidade e amortecimento de vibrações.
  • Sistema de filtração e proteção do ar para remover humidade e contaminantes da fonte de ar; controlado por PLC e electroválvulas para operações de aperto/libertação de ferramentas e portas do trocador.
  • Sistemas integrados de arrefecimento e lubrificação: bomba de grande caudal, depósito de refrigerante, arrefecedor de óleo para fuso e lubrificação automática.
  • Trocador de ferramentas tipo disco com troca rápida e precisa (capacidade detalhada nas especificações).


Estrutura principal e componentes
  • Corpo da máquina: ferro fundido em areia com resina, concebido para baixas vibrações e elevada estabilidade de usinagem.
  • Sistema CNC: controlador industrial (ex. SYNTEC 220MA-5 padrão; FANUC ou SIEMENS opcionais). Interface intuitiva e programação simplificada.
  • Fuso: carcasa de fuso em fundição sob pressão, fuso acoplado diretamente (potência e velocidades nas especificações) com arrefecedor de óleo para controlo térmico.
  • Guias e transmissão: guiias lineares de rolos de alta precisão e fusos de esferas de precisão (classes e marcas na configuração padrão).
  • Sistema de ar: filtração para remover água e pó da fonte de ar e proteger componentes pneumáticos.
  • Sistemas hidráulico e elétrico: componentes padrão de fabricantes reconhecidos (detalhados na configuração).


Características / especificações técnicas
  • Estrutura: 5 EIXOS VERTICAIS
  • Tamanho da mesa: VF250 = 250 mm; VF650 = 650 mm
  • Capacidade de carga mesa: VF250 = 60 kg; VF650 = 300 kg
  • Diâmetro de usinagem: VF250 = Φ370; VF650 = Φ650
  • Movimento máximo (X): VF250 = 600 mm; VF650 = 650 mm
  • Movimento máximo (Y): VF250 = 450 mm; VF650 = 530 mm
  • Movimento máximo (Z): VF250 = 450 mm; VF650 = 480 mm
  • Ângulo de rotação (A): VF250 = 120° ~ -120°; VF650 = 120° ~ -120°
  • Ângulo de rotação (C): VF250 = 360°; VF650 = 360°
  • Distância ponta do fuso–movimento eixo A: VF250 = 40–490 mm; VF650 = 150–630 mm
  • Distância ponta do fuso–centro rotação eixo A: VF250 = 40–490 mm; VF650 = ajustável
  • Distância centro fuso–face frontal eixo A: VF250 = 370 mm; VF650 = ajustável
  • Especificação fuso: VF250 = BT40; VF650 = BT40
  • Tipo de fuso: acoplado diretamente
  • Velocidade máxima fuso: VF250 = 12 000 rpm; VF650 = 12 000 rpm
  • Especificações guias X/Y/Z: VF250 = 30/35/35 mm; VF650 = 45/45/45 mm
  • Especificações parafusos X/Y/Z: VF250 = R28/R28/R32; VF650 = R32/R32/R32
  • Velocidade avanço rápido X/Y/Z: VF250 = 36/36/36 m/min; VF650 = 30/30/30 m/min
  • Velocidade avanço rápido A/C: VF250 = 180/380 r/min; VF650 = 30/120 r/min
  • Precisão de posicionamento X/Y/Z: VF250 = 0,012 mm; VF650 = 0,012 mm
  • Precisão posicionamento A/C: VF250 = 15''; VF650 = 15''
  • Repetibilidade X/Y/Z: VF250 = 0,008 mm; VF650 = 0,008 mm
  • Repetibilidade B (A/C): VF250 = 8''; VF650 = 8''
  • Revista/trocador de ferramentas: 24 posições (ambos os modelos)
  • Peso total aproximado: VF250 ≈ 5000 kg; VF650 ≈ 9000 kg
  • Área ocupada (peça completa): VF250 ≈ 2100 × 2350 mm; VF650 ≈ 3250 × 2800 mm
  • Sistema CNC padrão e componentes: SYNTEC 220MA-5 (padrão); fuso Speedcn; mesa rotativa Lanlan DTR250-400; fusos e guias PMI/HIWIN/THK; rolamentos NSK/NACHI; arrefecedor óleo Rucol/Quang; bomba de arrefecimento Zhehong; bomba de lubrificação Baotn/Ishan; componentes elétricos Schneider.
