Centro de usinagem de 3 eixos H series
de 4 eixoshorizontalde coluna dupla

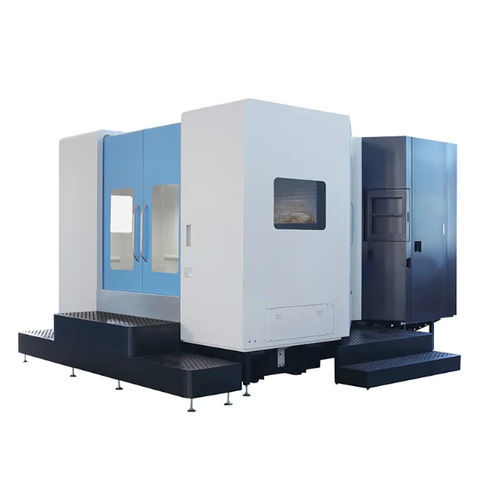

Centro de usinagem de 3 eixos - H series - Ningbo GongTie Precision Machinery Co.,LTD - de 4 eixos / horizontal / de coluna dupla
Centro de usinagem de 3 eixos - H series - Ningbo GongTie Precision Machinery Co.,LTD - de 4 eixos / horizontal / de coluna dupla
Guardar nos favoritos
Comparar

Características

Número de eixos
de 3 eixos, de 4 eixos
Orientação do eixo-árvore
horizontal
Estrutura
de coluna dupla, com mesa divisora
Cone
BT 40, BT 50
Número de ferramentas
24 ferramentas, 30 ferramentas, 40 ferramentas
Função adicional
de fresagem, para furação, para rosqueamento interno
Outras características
de alta precisão, de alta produtividade, de alta rigidez, com trocador de ferramentas
Curso X

105 mm, 750 mm, 1.300 mm, 1.600 mm
(4,13 in, 29,53 in, 51,18 in, 62,99 in)

Curso Y

500 mm, 750 mm, 900 mm, 1.000 mm
(19,69 in, 29,53 in, 35,43 in, 39,37 in)

Curso Z

500 mm, 900 mm, 1.000 mm
(19,69 in, 35,43 in, 39,37 in)

Velocidade de rotação

8.000 rpm, 12.000 rpm
(50.265 rad.min-1, 75.398 rad.min-1)

Rotação da mesa de trabalho (eixo C)

MÍN: 0 °

MÁX: 360 °

Velocidade de avanço no eixo X

16 m/min, 24 m/min, 30 m/min

Velocidade de avanço no eixo Y

16 m/min, 24 m/min, 30 m/min

Velocidade de avanço no eixo Z

16 m/min, 24 m/min, 30 m/min

Capacidade máx. da mesa

500 kg, 800 kg, 2.000 kg, 3.000 kg
(1.102 lb, 1.764 lb, 4.409 lb, 6.614 lb)

Precisão de posicionamento

0,012 mm, 0,015 mm, 0,018 mm
(0,00047 in, 0,00059 in, 0,00071 in)

Repetibilidade

MÍN: 0,008 mm
(0,00031 in)

MÁX: 0,012 mm
(0,00047 in)

Peso total

8.000 kg, 9.500 kg, 12.500 kg, 51.600 kg
(17.636,98 lb, 20.943,91 lb, 27.557,78 lb, 113.758,53 lb)

Comprimento total

2.450 mm, 3.050 mm, 3.750 mm, 4.300 mm
(96,5 in, 120,1 in, 147,6 in, 169,3 in)

Largura total

3.050 mm, 4.250 mm, 5.500 mm, 5.600 mm
(120,1 in, 167,3 in, 216,5 in, 220,5 in)

Descrição

O Centro de maquinação horizontal série H (modelos H500, H630, H800, H1000) foi concebido para operações multi‑faceta, usinagem pesada e alta precisão. Combina um leito monobloco em T invertido, coluna em parede dupla tipo porta e uma mesa rotativa indexada 360° de série para reduzir montagens e aumentar a eficiência.

Principais características
  • Leito T invertido monobloco e coluna com parede dupla para elevada rigidez estrutural e resistência às vibrações.
  • Tres eixos com fusos de esferas de grande diâmetro para maior rigidez de transmissão, repetibilidade e precisão de posicionamento.
  • Guias lineares de rolos de alta precisão em X/Y/Z para resposta rápida e posicionamento consistente.
  • Mesa rotativa 360° padrão permitindo usinagem multifacetada numa única fixação; mesa de 4.º eixo opcional disponível.
  • Funções de usinagem: fresagem, mandrilamento, perfuração (perfuração/escareamento/alargamento), roscagem e escareamento para corte pesado e produção de precisão em série ou em peça única.


Componentes principais e módulos funcionais
  • Corpo da máquina: leito em ferro fundido fundido em areia com resina de alta resistência, otimizado para amortecimento de vibrações e estabilidade de usinagem.
  • Sistema CNC: FANUC (ex.: FANUC MF5) com suporte multilíngue e I/O de programas via USB; opções FANUC ou SIEMENS.
  • Fuso: caixa do fuso em ferro fundido de alta resistência; ligação direta ou por correia conforme modelo; BBT40 / BT40–BT50 conforme versão; velocidades até 12.000 rpm em alguns modelos; potência referenciada até 7,5 kW.
  • Arrefecimento do fuso / cooler de óleo: arrefecimento por óleo para controlo da temperatura do fuso e estabilidade térmica (~22 °C target).
  • Sistema de ar: filtra água e pó da fonte de ar para proteger os componentes.
  • Água central / arrefecimento do fuso: saída de água central para arrefecimento do fuso e dissipação de calor, melhorando precisão e vida útil.
  • Trocador / magazin de ferramentas: trocador tipo disco com braço mecânico e posicionamento por came com rolete para trocas precisas e rápidas; capacidades opcionais 24/30/40 conforme modelo.
  • Eixos/opções de mesa rotativa: quarto eixo opcional para usinagem multi‑lateral e redução de fixações.
  • Guias e fusos: referências PMI/HIWIN/THK com guias de rolos de alta precisão e fusos (ex.: 2508 φ25 mm × passo 8 mm).
  • Quadro elétrico: componentes Schneider, drivers Syntec/FANUC/SIEMENS possíveis e ar condicionado no quadro.
  • Sistema hidráulico: exemplo Seven Ocean (~20 L) para mandril, luneta e cilindros hidráulicos.
  • Lubrificação e arrefecimento: sistema Ishan para lubrificação de guias e fusos, separador de óleo, bomba de elevação e tanque ≈38 L para arrefecimento de ferramenta e remoção de cavacos.


Configuração padrão (componentes e origens selecionadas)
  • Sistema CNC: FANUC MF5 (Japão) como exemplo padrão.
  • Parafusos de esferas & guias: PMI / HIWIN / THK.
  • Rolamentos de parafuso: NSK / NACHI.
  • Acopladores: R+W / Jingqin.
  • Trocador de ferramentas: Okada / Chen Sound.
  • Componentes elétricos: Schneider (França).
  • Hidráulica: Seven Ocean (Taiwan).
  • Cooler / trocador de calor do óleo de fuso: Rucol / Quang.


Características / especificações técnicas
  • Modelos: H500, H630, H800, H1000
  • Tamanho da mesa (C×L): H500 = 500×500 mm; H630 = 630×700 mm; H800 = 800×800 mm; H1000 = 1000×1000 mm
  • Carga máxima da mesa: H500 = 500 kg; H630 = 800 kg; H800 = 2000 kg; H1000 = 3000 kg
  • Indexação da mesa (B): H500 = 0.001°; H630/H800/H1000 = 1° × 360°
  • Ø máx peça: H500 Ø850 mm; H630 Ø1100 mm; H800 Ø1500 mm; H1000 Ø1700 mm
  • Recursos de deslocamento máx X/Y/Z (mm): H500: 750 / 500 / 500; H630: 1050 / 750 / 900; H800: 1300 / 900 / 1000; H1000: 1600 / 1000 / 1000
  • Especificação do fuso: H500 BT40; H630 BT40/BT50; H800 BT50; H1000 BT50
  • Velocidade máx fuso: H500/H630 = 12.000 rpm; H800/H1000 = 8.000 rpm
  • Precisão posicionamento X/Y/Z: H500 = 0.012 mm; H630/H800 = 0.015 mm; H1000 = 0.018 mm
  • Repetibilidade X/Y/Z: H500 = 0.008 mm; H630/H800 = 0.01 mm; H1000 = 0.012 mm
  • Magazim opcional (capacidade): H500 = 24; H630 = 24/30; H800/H1000 = 24/30/40
  • Peso aproximado: H500 = 8000 kg; H630 = 9500 kg; H800 = 12500 kg; H1000 = 51600 kg
  • Dimensão global (mm): H500 = 2450×3050; H630 = 3050×4250; H800 = 3750×5500; H1000 = 4300×5600
