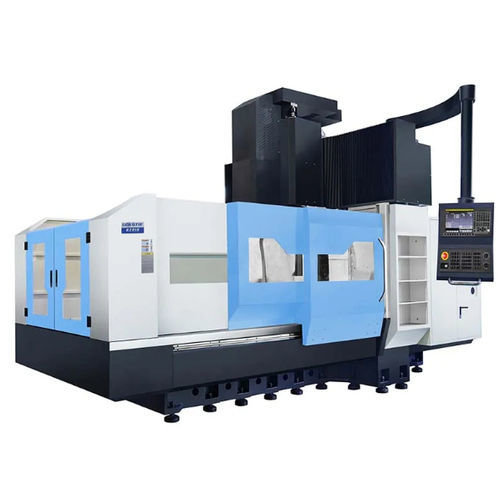

Centro de usinagem de 3 eixos GS/G seriesde 4 eixostipo pórticoBT 40
Guardar nos favoritos
Comparar
Características
- Número de eixos
- de 3 eixos, de 4 eixos
- Estrutura
- tipo pórtico
- Cone
- BT 40, BT 50, BBT40
- Número de ferramentas
- 24 ferramentas, 30 ferramentas
- Função adicional
- de fresagem
- Aplicações
- para trabalhos pesados
- Outras características
- de alto desempenho, de alta precisão, de alta rigidez, com acionamento direto, com trocador automático de ferramentas, com trocador de ferramentas
- Curso X
1.600 mm, 2.000 mm, 2.500 mm
(62,99 in, 78,74 in, 98,43 in)- Curso Y
1.200 mm, 1.500 mm, 1.800 mm
(47,24 in, 59,06 in, 70,87 in)- Curso Z
500 mm, 800 mm
(19,69 in, 31,5 in)- Velocidade de rotação
8.000 rpm, 15.000 rpm
(50.265 rad.min-1, 94.248 rad.min-1)- Potência
MÍN: 7,5 kW
(10,2 hp)MÁX: 7,5 kW
(10,2 hp)- Velocidade de avanço no eixo X
15 m/min
- Velocidade de avanço no eixo Y
20 m/min
- Velocidade de avanço no eixo Z
20 m/min
- Capacidade máx. da mesa
2.000 kg, 3.000 kg, 4.000 kg, 5.000 kg
(4.409 lb, 6.614 lb, 8.818 lb, 11.023 lb)- Precisão de posicionamento
0,018 mm, 0,022 mm, 0,025 mm
(0,00071 in, 0,00087 in, 0,00098 in)- Peso total
9.500 kg, 11.500 kg, 17.500 kg, 23.500 kg
(20.943,91 lb, 25.353,16 lb, 38.580,9 lb, 51.808,63 lb)- Comprimento total
4.250 mm, 5.850 mm, 6.250 mm, 6.850 mm
(167,3 in, 230,3 in, 246,1 in, 269,7 in)- Largura total
3.650 mm, 3.850 mm, 4.250 mm
(143,7 in, 151,6 in, 167,3 in)
Descrição
Visão geral
A série GS/G é uma família de centros de maquinação de pórtico de serviço pesado, concebida para elevada rigidez estrutural, estabilidade térmica e usinagem multieixo precisa de peças de grande porte. Modelos: GS1612, GS2012, GS2015 e GS2518. A construção principal utiliza ferro fundido Meehanite e moldagem em areia de resina para amortecimento de vibrações e estabilidade dimensional.
Destaques
Principais componentes e funções
Especificações técnicas
A série GS/G é uma família de centros de maquinação de pórtico de serviço pesado, concebida para elevada rigidez estrutural, estabilidade térmica e usinagem multieixo precisa de peças de grande porte. Modelos: GS1612, GS2012, GS2015 e GS2518. A construção principal utiliza ferro fundido Meehanite e moldagem em areia de resina para amortecimento de vibrações e estabilidade dimensional.
Destaques
- Estrutura da máquina: bancada, mesa, coluna, viga, sela e outros componentes principais em ferro Meehanite ou fundição em areia de resina para melhor absorção de impactos e estabilidade térmica.
- Guias e movimento: eixos X/Y com guias lineares de rolos de serviço pesado; eixo Z com guia de rolos ou calha rígida retangular; movimento suave e alta resistência ao desgaste.
- Transmissão e fusos: fusos de esferas pré-tensionados de alta precisão nos eixos X/Y/Z acionados diretamente por servomotores AC de alta potência para eliminar folgas.
- Equilíbrio do eixo Z: cilindros de equilíbrio duplos a azoto reduzem o binário sem carga no fuso de esfera, diminuindo desgaste e mantendo precisão.
Principais componentes e funções
- Corpo da máquina: fundição Meehanite em areia de resina com bom comportamento antivibração e suporte estável para maquinação pesada.
- Sistema CNC: Mitsubishi M80A indicado na configuração padrão; FANUC ou SIEMENS disponíveis como opções; suporte multilíngue e I/O USB para programas.
- Fuso: caixa do fuso em ferro fundido; fuso direto (BBT40/BT50 conforme modelo) com velocidades até 12 000–15 000 rpm (dependendo do modelo) e potência até ≈7,5 kW (consoante opções). Arrefecimento por óleo para estabilidade térmica.
- Trocador de ferramentas: magazine tipo disco com braço mecânico e posicionamento por came com rolos; capacidades opcionais (24 / 30).
- Acessórios: saída central de água de arrefecimento do fuso, filtragem do ar de alimentação, sistema de lubrificação para guias e fusos, unidade hidráulica para mandril/contra-ponta e arrefecimento do quadro elétrico.
- Opções: mesa rotativa 4.º eixo para usinagem multi-faces, transportador de cavacos, variantes fuso correia/engrenagem e escolha de fornecedores de guias/fusos (PMI/HIWIN/THK).
Especificações técnicas
- Modelos: GS1612, GS2012, GS2015, GS2518
- Tamanho da mesa (C×L): 1700×1000 / 2100×1000 / 2100×1200 / 2700×1500 mm
- Carga máxima da mesa: 2000 / 3000 / 4000 / 5000 kg
- Percursos (X×Y×Z): GS1612 1600×1200×500 mm; GS2012 2000×1200×500 mm; GS2015 2000×1500×800 mm; GS2518 2500×1800×800 mm
- Fuso: GS1612/GS2012 BT40 direto max 15000 rpm; GS2015/GS2518 BT50 correia/engrenagem max 8000 rpm
- Precisão posicionamento / repetibilidade: posicionamento ≈0,018–0,025 mm; repetibilidade ≈0,012–0,015 mm (dependente do modelo)
- Avanço rápido (X/Y/Z): tip. 15/20/20 m/min para modelos menores; confirmar valores exatos com o fornecedor
- Peso / dimensões (aprox.): GS1612 9500 kg (4250×3650 mm); GS2012 11500 kg (5850×3650 mm); GS2015 17500 kg (6250×3850 mm); GS2518 23500 kg (6850×4250 mm)
- Componentes standard (ex.): CNC Mitsubishi M80A (FANUC/SIEMENS opcional), conjunto fuso Speedcn, fusos/guia PMI/HIWIN/THK, rolamentos NSK/NACHI, componentes elétricos Schneider.
