Vedação metálica

em tecidoredondatipo nota musical

Visão geral do produto
A junta tadpole de alta temperatura BSTFLEX é um perfil de vedação bulbo-e-cauda projetado para compartimentos térmicos exigentes. Combina uma cobertura externa em tecido de sílica com um núcleo interno em Inconel para resistência térmica e suporte dimensional ao bulbo compressível.

Usos típicos
Recomendada para portas de fornos e fornos industriais, fornos de tratamento térmico, câmaras de processamento térmico, painéis de acesso e outros compartimentos de alta temperatura. Disponível para aplicações OEM e de reposição industrial, personalizável para a geometria de instalação.

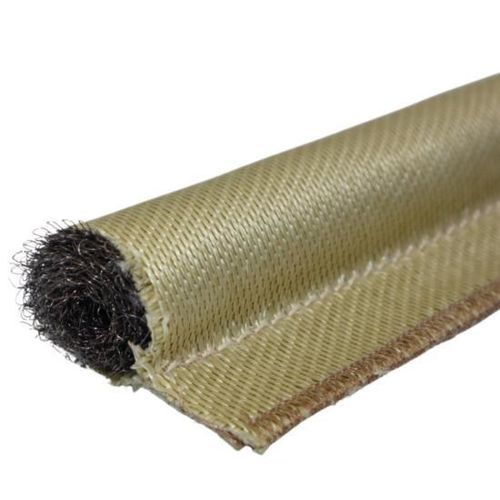

Construção da junta tadpole em tecido de sílica
A junta utiliza um bulbo arredondado para vedação por compressão e uma cauda alongada para fixação mecânica. O núcleo em Inconel suporta o perfil do bulbo enquanto a cobertura em tecido de sílica fornece uma barreira têxtil resistente a altas temperaturas.

Componente / Material / Função
Cobertura externa — Tecido de sílica — Proteção têxtil de alta temperatura
Núcleo — Inconel — Reforço interno para estabilidade do perfil
Bulbo — Núcleo coberto por tecido de sílica — Seção de vedação compressível primária
Cauda — Tecido de sílica — Seção de montagem flexível para fixadores
Linha de costura — Linha de alta temperatura — Assegura a cobertura e a montagem

Como funciona uma junta tadpole?
O bulbo arredondado é comprimido contra a superfície de encontro para formar uma vedação contínua enquanto a cauda é fixada mecanicamente ao quadro do equipamento. O desenho acomoda pequenas variações dimensionais e movimento térmico durante ciclos de aquecimento e resfriamento.

Seções funcionais

• Bulbo: Seção arredondada que fornece a superfície de vedação primária.
• Cauda: Extensão plana para fixação mecânica (clipes, parafusos, retenções).
• Núcleo: Reforço interno que suporta e estabiliza o bulbo.
• Cobertura: Camada têxtil de alta temperatura envolvendo o núcleo.

Junta tadpole vs tadpole seal vs tadpole tape
Estes termos descrevem construções semelhantes bulbo-e-cauda. 'Junta tadpole' é o termo comum; 'tadpole seal' e 'tadpole tape' são sinônimos ou variações dependendo da aplicação e do método de montagem.

Desempenho em alta temperatura
O tecido de sílica resiste a temperaturas elevadas e calor radiante; o núcleo Inconel ajuda a manter a geometria da junta e proporcionar compressão repetível em ciclos térmicos. A capacidade de temperatura real depende do grau do tecido, do projeto do núcleo, da seleção do fio e das condições de exposição.

Principais vantagens da junta tadpole

• Cobertura em tecido de sílica para exposições térmicas elevadas
• Núcleo de reforço em Inconel para estabilidade dimensional
• Perfil do bulbo compressível para acomodar variações de folga
• Cauda prática para montagem mecânica
• Dimensões e perfis personalizados conforme equipamento
• Adequado para comprimentos retos, anéis, quadros e conjuntos formados

Fabricação personalizada
A fabricação personalizada está disponível para corresponder ao espaço de instalação, à distância de compressão, ao método de montagem e às condições de operação. Os fabricantes podem produzir conforme desenhos, dimensões ou amostras para OEM, manutenção e usuários industriais.

Opções de personalização
Diâmetro do bulbo — Sob medida
Largura da cauda — Sob medida
Espessura da cauda — Sob medida
Comprimento da junta — Sob medida, reto ou formado
Material do núcleo — Inconel ou outras construções especificadas
Material da cobertura — Tecido de sílica e outras opções têxteis de alta temperatura
Perfil — Bulbo único, duplo e outros perfis personalizados
Forma — Reto, anel, quadro ou conjunto formado

Dados técnicos

• Tipo de produto: Junta tadpole / Tadpole seal
• Marca: BSTFLEX
• Material da cobertura externa: Tecido de sílica
• Material do núcleo: Inconel
• Construção: Perfil bulbo-e-cauda
• Diâmetro do bulbo: Sob medida (por aplicação)
• Largura da cauda: Sob medida
• Espessura da cauda: Sob medida
• Comprimento / Forma: Sob medida (reto, anel, quadro ou formado)
• Instalação: Fixação mecânica (clipes, parafusos, retenções, parafusos)
• Classificação de temperatura: Dependente do grado dos materiais e da construção
• Personalização: Disponível — fabricado conforme desenhos, amostras ou dimensões especificadas
• Pedido (MOQ): 1
• Termos de pagamento: EXW, FOB, CIF, DDP, FCA, etc.
• Portos de embarque: Shanghai, Ningbo

Aplicações

• Portas de fornos industriais
• Portas de forno
• Aberturas de fornos
• Equipamentos de tratamento térmico
• Fornos por lote e transportadores
• Fornos de secagem e pintura eletrostática
• Câmaras de processamento térmico
• Painéis de acesso de caldeiras e inspeção
• Equipamentos de processamento de vidro
• Compartimentos de alta temperatura

Junta tadpole para portas de fornos e fornos industriais
Para portas e painéis de acesso, selecione uma geometria de bulbo e cauda que corresponda ao folga disponível e à compressão requerida. A combinação tecido de sílica / Inconel é adequada quando se necessita de resistência térmica e estabilidade mecânica.

Por que escolher esta construção

• Dimensões personalizáveis do bulbo e da cauda
• Revestimento em tecido de sílica de alta temperatura
• Opções de núcleo Inconel para reforço
• Comprimentos e formas personalizados para peças de reposição OEM
• Produção conforme desenhos ou amostras
• Suporte na seleção de materiais e construção

Orientações para pedido
Para cotação precisa, forneça o perfil da junta, diâmetro do bulbo, dimensões da cauda, comprimento requerido, temperatura de operação prevista e método de instalação. Um desenho ou amostra acelera a personalização e garante ajuste e desempenho.
