Fita de junta em PRFV

em aço inoxidáveltipo nota musicalpara aplicações a altas temperaturas

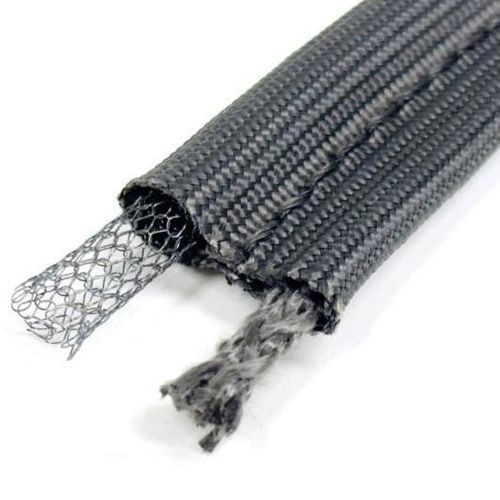

Visão geral A junta «Tadpole» com núcleo oco em aço inoxidável e revestimento em fibra de vidro é um perfil de vedação térmica altamente compressível, concebido para portas de fornos industriais, painéis de acesso a fornos, condutas, amortecedores, caixas térmicas e outros equipamentos que exijam uma vedação flexível em torno de aberturas irregulares ou variáveis. A junta combina um revestimento exterior de fibra de vidro tecida com um núcleo oco de aço inoxidável para produzir um bulbo leve e compressível que se deforma sob a pressão de fecho e recupera a sua forma após a libertação da carga. Construção e Características Principais O produto utiliza uma configuração de «bulbo e cauda», em que o bulbo metálico oco proporciona a vedação por compressão e a cauda plana em fibra de vidro fornece uma secção de montagem/retenção. Componente / Construção / Função Componente | Construção | Função Revestimento Externo | Tecido de Fibra de Vidro | Proporciona a camada têxtil térmica externa flexível Núcleo Interno | Núcleo Oco de Aço Inoxidável | Cria um bulbo resiliente e altamente compressível Bulbo | Núcleo Metálico Oco Envolto em Fibra de Vidro | Forma a principal área de vedação por compressão Cauda | Tecido de Fibra de Vidro | Proporciona a secção de montagem e retenção Como Funciona O núcleo oco altera o comportamento mecânico do bulbo em forma de girino ao conter uma área central aberta no interior de uma estrutura metálica. Sob pressão de fecho, o bulbo colapsa para dentro com uma força comparativamente baixa (maior compressibilidade), adaptando-se às variações nas folgas de vedação. Após a remoção da carga, o núcleo de aço inoxidável auxilia na recuperação do perfil original. Vantagens típicas

• Elevada compressibilidade
• Menor força de fecho em comparação com muitas construções de núcleo denso
• Boa adaptação a superfícies irregulares
• Reforço metálico no interior do bulbo para maior resiliência
• Recuperação útil após compressões repetidas
• Capacidade de se adaptar a variações na folga de vedação
• Adequado para portas, tampas e painéis removíveis

Revestimento exterior em fibra de vidro tecida O tecido externo de fibra de vidro contém e protege o núcleo metálico oco, ao mesmo tempo que forma a aba de montagem plana. A fibra de vidro oferece flexibilidade, estabilidade dimensional e resistência a temperaturas elevadas, permitindo que a junta se adapte a cantos e caixilhos de portas sem a rigidez de uma vedação totalmente metálica. Capacidade para altas temperaturas Construções comparáveis com revestimento de fibra de vidro e núcleo oco de aço inoxidável são normalmente especificadas para temperaturas de serviço em torno dos 1000 °F / 538 °C. A temperatura real de utilização depende do tipo de fibra de vidro, da construção do núcleo de aço inoxidável, do material de costura, das condições de compressão e da atmosfera circundante. Os limites de temperatura contínua e de pico, bem como a duração da exposição, devem ser confirmados para aplicações a altas temperaturas. Comparações e orientações de seleção Os núcleos ocos de aço inoxidável proporcionam maior compressibilidade e, geralmente, uma força de fecho inferior à dos núcleos sólidos de aço inoxidável. Os núcleos ocos são mais macios e mais flexíveis, oferecendo uma excelente adaptação às folgas, enquanto os núcleos sólidos proporcionam uma estrutura mais firme e uma compressão controlada. Em comparação com os núcleos de corda de fibra de vidro, os núcleos ocos de aço inoxidável acrescentam resiliência metálica, mantendo simultaneamente a flexibilidade. Opções de personalização Fabricados com diâmetros, alturas do bulbo, larguras da cauda, dimensões gerais do perfil e comprimentos finais personalizados. A construção do núcleo oco e a densidade da malha podem ser variadas para ajustar a força de compressão, o comportamento de recuperação, a firmeza do bulbo, a durabilidade mecânica e a resistência a ciclos repetidos. Estão disponíveis opções de malha simples e de núcleo oco reforçado para ajustar as características de compressão e a durabilidade. Aplicações

• Portas de fornos industriais
• Portas de acesso a fornos
• Coberturas de equipamentos e painéis de acesso
• Painéis de acesso a condutas e amortecedores
• Juntas de painéis e invólucros térmicos
• Equipamento de tratamento térmico, fornos de secagem, fornos de lote e fornos de câmara
• Fornos de revestimento a pó e outros equipamentos de aquecimento industrial
• Sistemas térmicos OEM

Especificações técnicas típicas

• Tipo de produto: Junta tipo «Tadpole» de fibra de vidro com núcleo oco
• Revestimento exterior: Tecido de fibra de vidro
• Núcleo: Núcleo oco de aço inoxidável
• Opção típica de aço inoxidável: Aço inoxidável 304
• Perfil: Bulbo compressível com cauda plana
• Diâmetro do bulbo: Personalizado
• Largura da cauda: Personalizada
• Comprimento: Personalizado
• Capacidade térmica: Depende do tipo de fibra de vidro, da construção do núcleo e das condições de aplicação
• Construção personalizada do núcleo: Disponível
• Fabrico OEM: Disponível de acordo com desenho ou amostra
