Vedação metálica

em aço inoxidáveltipo nota musicalde vidros

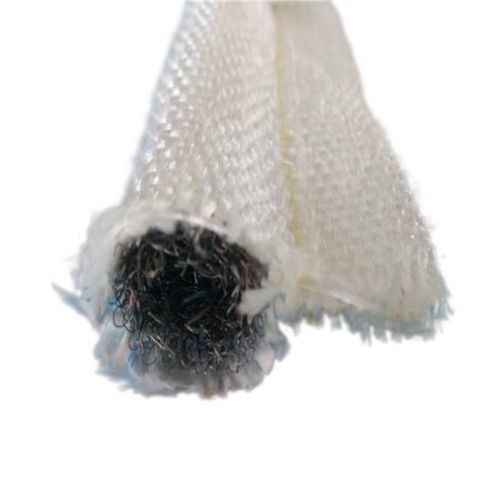

Visão geral do produto A junta «Tadpole» com revestimento em fibra de vidro e núcleo em aço inoxidável é um perfil de vedação flexível para altas temperaturas, concebido para portas de fornos industriais, painéis de acesso a fornos, caixas térmicas, equipamento de processamento e sistemas de vedação OEM. Combina um revestimento exterior de fibra de vidro tecida com um núcleo interno de aço inoxidável para proporcionar isolamento térmico, resistência à abrasão e suporte mecânico a um perfil de vedação do tipo «bulb-and-tail». A parte arredondada comprime-se contra a superfície de contacto para se adaptar a irregularidades, enquanto a parte plana serve de secção de montagem para clipes, parafusos, rebites, barras de fixação ou sistemas de retenção específicos do equipamento. Construção com revestimento em fibra de vidro e núcleo em aço inoxidável O desempenho desta junta «tadpole» resulta da interação entre o revestimento têxtil, o núcleo metálico e a geometria em forma de «bulb-and-tail». Componente | Material | Função principal Revestimento exterior | Tecido de fibra de vidro | Proteção térmica, flexibilidade e superfície têxtil resistente à abrasão Núcleo interno | Núcleo de aço inoxidável | Apoia a protuberância e melhora a resiliência durante a compressão repetida Protuberância | Núcleo de aço inoxidável envolto em fibra de vidro | Cria a área principal de vedação por compressão Cauda | Tecido de fibra de vidro | Proporciona a secção de montagem e retenção Como funciona a junta «Tadpole» Uma junta «Tadpole» utiliza um bulbo compressível para criar a vedação e uma cauda plana para fixar a junta ao equipamento. Quando a porta ou o painel se fecha, a superfície de contacto comprime o bulbo. O núcleo de aço inoxidável deforma-se dentro da sua gama de compressão prevista, ajudando simultaneamente o bulbo a manter a integridade estrutural. O revestimento de fibra de vidro acompanha o movimento do núcleo e cria uma superfície de contacto têxtil flexível. Ao ser libertado, o núcleo de aço inoxidável ajuda o bulbo a recuperar a sua forma original, tornando a construção adequada para equipamentos abertos e fechados repetidamente. Porquê utilizar um núcleo de aço inoxidável Em comparação com um núcleo exclusivamente de fibra macia, um núcleo de aço inoxidável proporciona maior reforço mecânico e estabilidade do perfil. As vantagens típicas incluem:

• Melhor retenção da forma do bulbo
• Boa recuperação após a compressão
• Reforço mecânico do perfil de vedação
• Resistência a ciclos repetidos de abertura e fecho
• Posicionamento estável em sistemas de vedação de portas industriais
• Compatibilidade com diferentes configurações de revestimento em fibra de vidro

Porquê utilizar uma cobertura de fibra de vidro O tecido de fibra de vidro combina flexibilidade, estabilidade dimensional e resistência a temperaturas elevadas. A cobertura têxtil permite que a junta se adapte à geometria e se ajuste a pequenas irregularidades, ao mesmo tempo que protege o núcleo metálico do contacto direto. As construções em fibra de vidro podem ser tratadas ou revestidas para obter propriedades de superfície especializadas, quando necessário. Desempenho a altas temperaturas As juntas em forma de girino com revestimento de fibra de vidro e núcleo de aço inoxidável são frequentemente selecionadas para vedação a temperaturas moderadas a elevadas. Existem construções comparáveis na indústria publicadas para temperaturas de serviço em torno dos 1000 °F / 538 °C, mas a temperatura de funcionamento admissível depende do tipo de fibra de vidro, da construção do núcleo, do material de costura, das condições de compressão e do ambiente circundante. O serviço contínuo a altas temperaturas deve ser validado em função das escolhas exatas de materiais e das condições de exposição. Principais vantagens do produto

• Construção flexível de vedação do tipo «bulb-and-tail»
• Revestimento exterior em fibra de vidro tecida
• Núcleo interno reforçado com aço inoxidável
• Boa resiliência sob compressão repetida
• Adequado para superfícies de contacto irregulares
• Apoio mecânico do núcleo metálico
• Resistência útil à abrasão
• Concebido para vedação térmica industrial
• Dimensões personalizadas do bulbo e da cauda disponíveis
• Disponível para projetos OEM e de substituição de juntas

Aplicações típicas

• Portas de fornos industriais
• Portas de fornalhas
• Equipamento de tratamento térmico
• Fornos de lote
• Fornos de secagem
• Fornos de revestimento a pó
• Fornos de passagem
• Câmaras térmicas
• Painéis de acesso
• Aquecedores industriais
• Portas de acesso a caldeiras
• Recintos térmicos
• Equipamento de aquecimento OEM
• Maquinaria de processamento industrial

Núcleo de aço inoxidável vs. núcleos alternativos Propriedade | Núcleo de aço inoxidável | Núcleo de corda de fibra de vidro Reforço mecânico | Superior | Inferior Rigidez do bulbo | Mais estruturado | Mais macio Recuperação à compressão | Adequada para ciclos repetidos | Depende da densidade do cordão Conformabilidade | Controlada pela construção do núcleo | Geralmente macia e flexível Aplicação típica | Portas industriais e painéis sujeitos a ciclos repetidos | Vedação térmica flexível geral Dimensões personalizadas da ponta e da cauda / Opções de fabrico A BSTFLEX pode personalizar o diâmetro da protuberância, a forma da protuberância, a largura da cauda, a largura total do perfil, o comprimento da junta, a construção do tecido de fibra de vidro, a construção do núcleo de aço inoxidável, a densidade e a resiliência do núcleo, a configuração de montagem, os comprimentos de corte e as formas fabricadas à medida. Especificações típicas do produto Tipo de produto | Junta em forma de girino para altas temperaturas Revestimento exterior | Tecido de fibra de vidro Núcleo | Núcleo de aço inoxidável Perfil | Bulbo com cauda de montagem plana Intervalo de temperatura | Depende do tipo de fibra de vidro, do design do núcleo e das condições de aplicação Diâmetro do bulbo | Personalizado Largura da cauda | Personalizada Comprimento | Personalizado Aplicação | Fornos, fornalhas, portas térmicas, painéis e equipamento industrial Fabrico OEM | Disponível de acordo com desenho ou amostra Como especificar esta junta para um pedido de cotação Indique, sempre que disponível:

• Diâmetro exterior do bulbo
• Largura da cauda
• Comprimento necessário
• Temperatura de funcionamento
• Temperatura máxima
• Folga de vedação estimada
• Compressão prevista do bulbo
• Quantidade
• Tipo de aplicação ou equipamento
• Desenho ou fotografia da vedação existente

Perguntas frequentes

• O que é esta junta? - Uma junta térmica do tipo «bulb and tail» (bulbo e cauda) fabricada com uma cobertura exterior de fibra de vidro tecida que envolve um núcleo interno de aço inoxidável; o bulbo proporciona a vedação por compressão e a cauda proporciona a área de montagem.
• Por que razão se utiliza aço inoxidável no interior do bulbo? - Para reforçar a junta, sustentar a forma do bulbo e proporcionar resiliência durante ciclos repetidos de compressão e libertação.
• Onde é utilizado este tipo de vedação em forma de girino? - Portas de fornos industriais, portas de acesso a fornalhas, caixas térmicas, equipamento de tratamento térmico, fornos de secagem, fornos de revestimento a pó e sistemas de aquecimento OEM.
• O diâmetro do bulbo pode ser personalizado? - Sim, é possível fabricar diâmetros de bulbo, larguras da cauda e perfis gerais personalizados.
• O núcleo de aço inoxidável pode ser substituído por Inconel? - Sim, pode-se optar por uma malha de Inconel ou outros núcleos metálicos para ambientes térmicos mais severos, dependendo da temperatura, da atmosfera e dos requisitos de ciclos mecânicos.
• A BSTFLEX consegue reproduzir uma junta existente a partir de uma amostra? - Sim, é possível desenvolver perfis de juntas de substituição ou OEM a partir de amostras, desenhos ou dimensões detalhadas.

Características / Especificações técnicas

• Tipo de produto: Junta «Tadpole» para altas temperaturas
• Revestimento exterior: Tecido de fibra de vidro
• Núcleo: Núcleo de aço inoxidável
• Perfil: Bulbo com cauda de montagem plana
• Intervalo de temperatura: Depende do tipo de fibra de vidro, do design do núcleo e das condições de aplicação (construções comparáveis referenciadas a aprox. 1000°F / 538°C)
• Diâmetro do bulbo: Personalizado
• Largura da cauda: Personalizada
• Comprimento: Personalizado
• Aplicação: Fornos, fornalhas, portas térmicas, painéis e equipamento industrial
• Fabrico OEM: Disponível de acordo com desenho ou amostra
• Encomenda (Quantidade Mínima): 1
• Condições de pagamento: EXW, FOB, CIF, DDP, FCA, etc.
• Porto de embarque: Xangai, Ningbo
