Fita de junta em cerâmica

tipo nota musicalpara aplicações a altas temperaturaspara fornos e estufas

Visão Geral

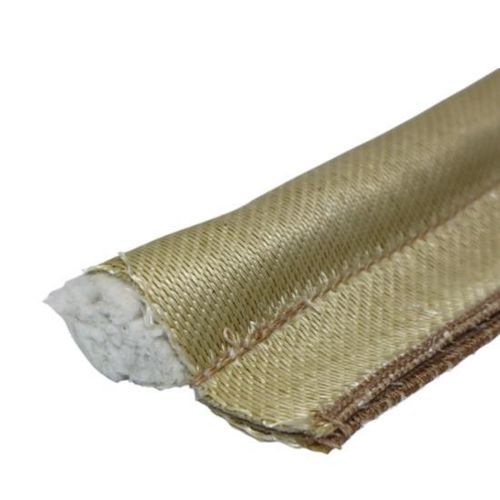

A junta tadpole com núcleo cerâmico BSTFLEX revestida com tecido de sílica é uma solução de vedação flexível para altas temperaturas, projetada para portas de fornos, fornos industriais, fornos cerâmicos, equipamentos de tratamento térmico e outros sistemas de processamento térmico. Seu perfil bulbo-e-cauda combina um bulbo comprimível com uma cauda de montagem estendida, permitindo que a junta forneça vedação contínua ao redor de portas, painéis de acesso e aberturas de equipamentos.

Construção
O bulbo de vedação é formado em torno de um núcleo cerâmico e coberto com tecido de sílica resistente a altas temperaturas. O núcleo cerâmico fornece suporte estrutural resistente ao calor dentro do bulbo, enquanto a cobertura de tecido de sílica forma a barreira térmica externa. A cauda estendida fornece uma seção prática para montagem mecânica em portas, quadros e painéis de acesso.

Componente / Material / Finalidade
Componente | Material | Finalidade
Revestimento externo | Tecido de sílica | Fornece a barreira têxtil de alta temperatura e protege a estrutura interna
Núcleo | Cerâmica | Suporta o perfil do bulbo e fornece estrutura interna resistente ao calor
Bulbo de vedação | Núcleo cerâmico revestido com tecido de sílica | Forma a seção de vedação comprimível
Cauda de montagem | Tecido de sílica | Fornece uma área de fixação para instalação mecânica
Costura | Fio de alta temperatura | Garante a cobertura têxtil em torno da construção da junta

Personalização
Diâmetro do bulbo | Personalizado
Largura da cauda | Personalizado
Espessura da cauda | Personalizado
Comprimento da junta | Personalizado
Material do núcleo | Cerâmica
Material da cobertura | Tecido de sílica
Perfil | Bulbo simples, bulbo duplo e perfis personalizados
Forma | Reta, anel, quadro ou configuração formada sob medida
Cauda de montagem | Largura e espessura personalizáveis

Dados técnicos
Propriedade | Especificação
Tipo de produto | Junta tadpole com núcleo cerâmico
Nomes alternativos | Tadpole Seal, Tadpole Tape, Tadpole Gasket Tape
Revestimento externo | Tecido de sílica
Núcleo | Cerâmica
Perfil | Bulbo e cauda
Diâmetro do bulbo | Personalizado
Largura da cauda | Personalizado
Espessura da cauda | Personalizado
Comprimento | Personalizado
Forma | Reta, anel, quadro ou configuração personalizada
Instalação | Fixação mecânica
Faixa de temperatura | Depende do grau do material, construção e condições de aplicação
Personalização | Disponível

Como funciona
Uma junta tadpole veda uma união através da compressão de seu bulbo arredondado. A cauda de montagem é posicionada contra a estrutura do equipamento e fixada com um método de fixação mecânica adequado. Quando a porta ou painel é fechado, o bulbo é comprimido contra a superfície de acoplamento, preenchendo a folga para criar uma barreira de vedação térmica contínua. O núcleo cerâmico suporta o bulbo, enquanto a cobertura de tecido de sílica protege a junta da exposição direta ao calor.

Vantagens

• Construção têxtil para alta temperatura: cobertura em tecido de sílica para ambientes térmicos exigentes
• Suporte de núcleo cerâmico: estrutura interna não metálica para resistência a altas temperaturas
• Perfil bulbo-e-cauda flexível: bulbo comprimível com cauda estendida para montagem segura
• Opções de perfil personalizadas: diâmetro do bulbo, dimensões da cauda, comprimento e forma personalizáveis
• Adequado para ciclos térmicos quando corretamente selecionado e instalado
• Opção de núcleo não metálico quando se prefere uma estrutura interna não metálica

Aplicações

• Portas de fornos industriais
• Portas de fornos
• Portas de fornos cerâmicos
• Equipamentos de tratamento térmico
• Câmaras de processamento térmico
• Forno em batelada
• Forno de esteira
• Forno de secagem
• Forno para pintura a pó
• Painéis de acesso e portas de inspeção em alta temperatura
• Câmaras de aquecimento
• Equipamentos de processamento de vidro
• Recintos de alta temperatura

Pedido & Logística
pedido (moq): 1
Pagamento: EXW, FOB, CIF, DDP, FCA, etc
porto de embarque: Shanghai, Ningbo

Características técnicas / especificações

• Tipo de produto: Junta tadpole com núcleo cerâmico
• Material de cobertura: Tecido de sílica (barreira têxtil para alta temperatura)
• Material do núcleo: Cerâmica (suporte interno resistente ao calor)
• Perfil de vedação: Bulbo e cauda; diâmetro do bulbo e dimensões da cauda personalizáveis
• Instalação: Fixação mecânica à porta/estrutura/painel
• Classificação de temperatura: Depende do grau do tecido de sílica, construção do núcleo e aplicação; a selecionar por aplicação
• Fabricação sob medida: Disponível a partir de desenhos, amostras ou especificações dimensionais
• Aplicações típicas: portas de fornos/fornos cerâmicos, tratamento térmico e equipamentos de processamento térmico
• Quantidade mínima de pedido: 1
• Termos de pagamento e portos de embarque: EXW/FOB/CIF/DDP/FCA etc; Shanghai ou Ningbo
