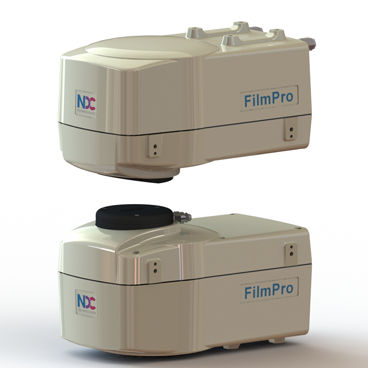

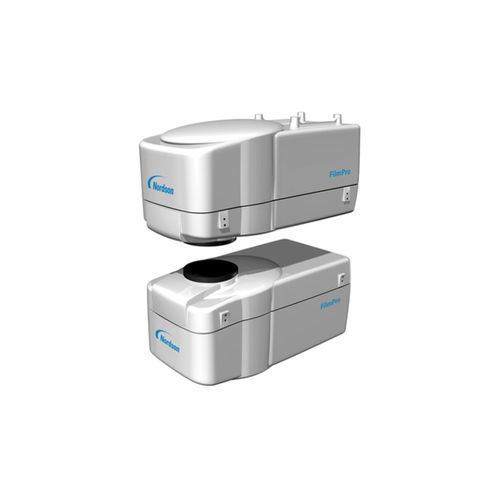

Medidor de espessura FilmPro

de densidade por áreade infravermelhopara filme plástico

Visão geral
O FilmPro mede espessura e gramatura por transmissão infravermelha para filmes, chapas e produtos revestidos. O FilmPro foi projetado para fornecer medições repetíveis e de alta resolução para controle de processo em ambientes de produção variáveis, usando um sistema óptico infravermelho patenteado e componentes de precisão.

Características & Benefícios

• Medição por transmissão infravermelha com radiação não ionizante (não nuclear).
• Projeto óptico otimizado para medição precisa de espessura e gramatura.
• Módulo FSO modular opcional (Fringe Suppression Optics) para reduzir interferência óptica em filmes finos e transparentes.
• Faixa de medição de filmes muito finos até chapas espessas e revestimentos sobre substratos de filme.
• Discriminação multicamadas para até 6 componentes (separação simultânea de camadas).
• Procedimentos de calibração e manutenção adequados para linhas industriais.

Aplicações

• Produção de filmes cast
• Medição de chapas extrudadas
• Filmes biaxialmente orientados (BOPP/BOPA)
• Linhas de filme soprado
• Estruturas multicamadas e camadas de barreira
• Revestimentos orgânicos e à base de água sobre substratos de filme
• Filmes voided/pearlized, microporosos, separadores de bateria e filmes respiráveis

Tecnologia não nuclear
O FilmPro utiliza transmissão infravermelha em vez de fontes radioativas. Isso elimina a necessidade de licenças de radiação, blindagens especiais ou portões de segurança intertravados e simplifica instalação, manutenção e conformidade regulatória.

Módulo óptico melhorado (FSO)
Filmes finos e transparentes podem gerar luz refletida e interferência óptica que afetam a precisão de transmissão. O módulo FSO opcional e o motor óptico aprimorado reduzem a sensibilidade a interferências ópticas, variações de espessura e run‑out do scanner, melhorando a estabilidade da medição em aplicações finas e exigentes.

Versatilidade
FilmPro mede produtos claros, pigmentados, voided/pearlized e tingidos, incluindo revestimentos em faixas. Fornece a medição da espessura real para filmes microporosos, respiráveis ou voided e pode derivar densidade ao combinar gramatura e espessura. Suporta medição simultânea de camadas de barreira (por ex., Nylon, EVOH, PVDC) com camadas de poliolefina.

Configure seu sistema
FilmPro integra‑se a estruturas de varredura Nordson e a scanners compatíveis típicos como AccuTrak O‑Frame, MiniTrak O‑Frame, MiniTrak S‑Frame e SlimTrak II para adaptar‑se a várias larguras de web e ambientes de processo.

CaracterísticAs / Especificações técnicas

• Produto: medidor FilmPro de transmissão infravermelha para espessura e gramatura
• Princípio de medição: transmissão infravermelha (não ionizante)
• Parâmetros medidos: espessura e gramatura; possível derivação de densidade
• Faixa de materiais: filmes finos a chapas espessas; transparentes, pigmentados, voided/pearlized, microporosos, respiráveis e filmes de barreira
• Discriminação multicamadas: até 6 componentes
• Opção: FSO (Fringe Suppression Optics) para filmes finos/transparentes
• Compensação ambiental: projetado para lidar com flutuações de iluminação, variações de temperatura/umidade, deriva barométrica, vibração do web e run‑out do scanner
• Calibração: procedimentos industriais de calibração simples
• Scanners compatíveis típicos: AccuTrak O‑Frame, MiniTrak O‑Frame, MiniTrak S‑Frame, SlimTrak II
• Aplicações: filmes cast, chapas extrudadas, filmes biaxialmente orientados, filme soprado, camadas de barreira, revestimentos, separadores de bateria
