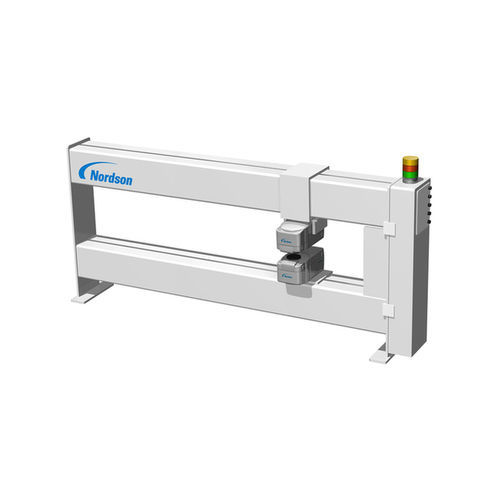

Scanner 2D AccuTrak O-Frame

para filmes plásticosa laserde raios X

Visão geral
AccuTrak O-Frame é um scanner O-Frame de faixa larga para medição em webs (sensores infravermelhos, nucleares, de raios X e outros). Suporta até 3 sensores Nordson e permite aquisição rápida de perfil com velocidades de digitalização de até 500 mm/seg. O ângulo da cabeça acomoda linhas de passagem entre ±45° sem inclinar o scanner. A construção em viga em caixa e o sistema de rolamento do carrinho de cabeça asseguram medições MD e CD precisas e repetíveis a longo prazo. Disponível para larguras de web de 600 mm a 10000 mm.

Sensores suportados

• FilmPro — medidor de espessura por infravermelho
• Series 9 — medidor de umidade e peso de revestimento
• GBS — medidor de espessura gama
• Photon — medidor de peso de revestimento / eletrodo

Principais características

• Arquitetura O-Frame de faixa larga para medições estáveis e repetíveis
• Suporta até 3 sensores para aquisição multiponto ou multi-tecnologia
• Velocidade máxima de digitalização: até 500 mm/seg (20 in/s)
• Ângulo da cabeça: ±45° para linhas de passagem sem inclinar o scanner
• Design robusto em viga em caixa com sistema de rolamento avançado do carrinho de cabeça

Aplicações

• Aquisição de perfil em linha para extrusão, laminação e conversão
• Monitoramento de espessura e peso de revestimento em filmes, chapas e webs revestidos
• Controle de qualidade contínuo na linha de produção

Especificações técnicas

• Faixa de largura de web: 600 mm – 10000 mm (24 – 394 in)
• Velocidade de digitalização: até 500 mm/seg (20 in/s)
• Tipos de sensores suportados: IR, nuclear (gama), raios X, eletrodo/peso de revestimento e outros sensores de web
• Número máximo de sensores simultâneos: até 3 (portfólio Nordson)
• Construção: design O-Frame com viga em caixa
• Repetibilidade de medição: sistema de rolamento do carrinho de cabeça para medições MD e CD precisas
