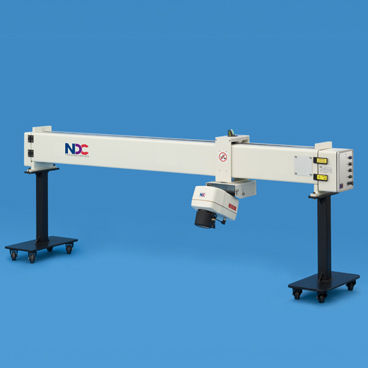

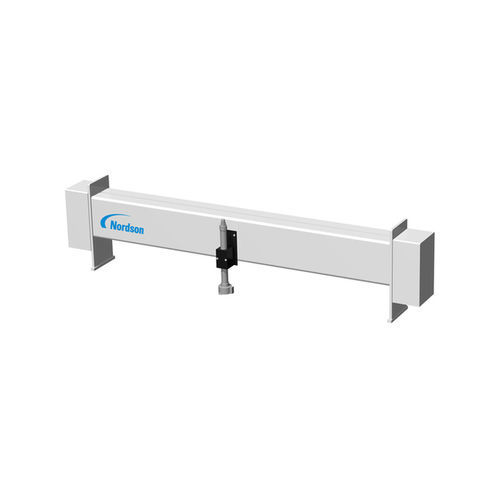

Scanner de 1 eixo MiniTrak™ S-Frame

para medição dimensionalpara inspeçãopara folhas

Visão geral
O MiniTrak™ S-Frame é uma estrutura de varredura unilateral projetada para integração com as famílias de sensores inteligentes Nordson para medição on-line de materiais em Web. Suporta tecnologias de sensores de retrodispersão e de reflexão e é adequado para medidores que medem um lado do Web, como infravermelho próximo (NIR), raio X, retrodispersão gama e espessura óptica. O carro de cabeça possui um sistema de vedação com escova para excluir partículas e a parte inferior da estrutura é fechada para evitar que contaminantes caiam sobre o Web. A estrutura suporta até dois sensores de retrodispersão de varredura e está disponível para larguras de Web de 980 mm a 6230 mm.

Sensores suportados

• Series 9 – Moisture & Coat Weight Gauge
• OptiMike – Optical Thickness Gauge
• GBS – Medidor de Espessura Gama
• Sensores de infravermelho próximo (NIR)
• Sensores de raio X
• Sensores de retrodispersão gama

Aplicações e compatibilidade

• Medidas on-line unilaterais para controle de espessura, peso de revestimento, humidade e densidade
• Integração com sistemas de medição Nordson e medidores da família Series 9
• Adequado para filmes, folhas, substratos revestidos e outros processos contínuos em Web

Principais características

• Estrutura de varredura unilateral robusta com parte inferior fechada
• Sistema de vedação com escova ao redor do carro da cabeça para exclusão de partículas
• Suporta famílias de sensores de retrodispersão e de reflexão
• Suporta até dois sensores de retrodispersão de varredura
• Configurável para larguras de Web de 980 mm a 6230 mm

Características / especificações técnicas

• Modelo: MiniTrak™ S-Frame
• Tipo: Estrutura de varredura unilateral para medição de Web
• Compatibilidade de sensores: NIR, espessura óptica, raio X, retrodispersão gama; família Series 9
• Número máximo de sensores de retrodispersão de varredura: até 2
• Proteção: escova de vedação ao redor do carro da cabeça; parte inferior da estrutura fechada
• Larguras de Web suportadas: 980 mm – 6230 mm (38,6 in – 245 in)
