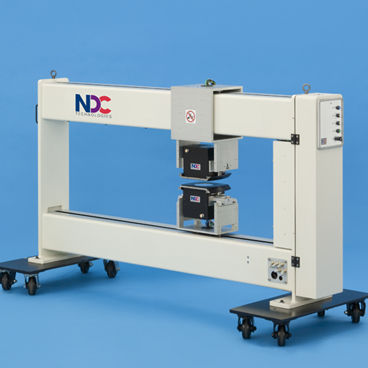

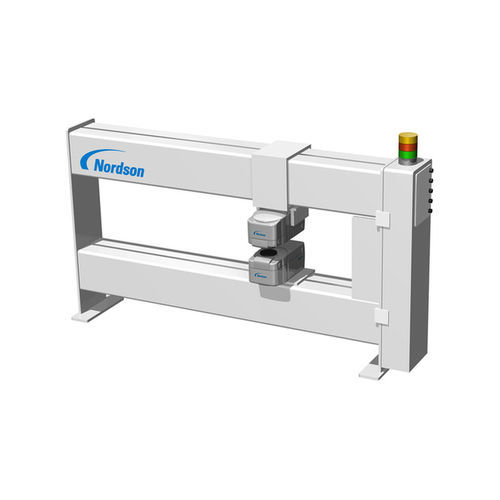

Scanner de 1 eixo MiniTrak O-Frame

de mediçãopara filmes plásticosa laser

Visão geral
O scanner MiniTrak O-Frame para medição em linha oferece desempenho de medição rápido, preciso e confiável, integrado numa arquitetura de medição web inteligente e distribuída. A estrutura compacta em seção de caixa de 8 polegadas suporta sensores que medem através do produto (NIR, raio X, beta) e pode acomodar até dois sensores de qualidade para medições combinadas ou redundantes.

Principais características

• Projeto compacto em quadro O com seção de caixa de 8 polegadas para instalação em locais de processo restritos.
• Suporta até dois sensores de qualidade para medições combinadas ou redundância.
• Compatível com tecnologias de medição through‑web: infravermelho próximo (NIR), raio X e beta.
• Projetado para integração em sistemas distribuídos e inteligentes de medição e controlo web.
• Disponível para uma ampla gama de larguras de web para diferentes linhas de produção.

Sensores suportados / emparelhamentos típicos

• FilmPro — Medidor de espessura por infravermelho (NIR)
• Series 9 — Medidor de humidade e peso de revestimento
• GBS — Medidor de espessura gama
• Photon — Medidor de peso de revestimento de eletrodo

Aplicações
Medição inline para revestimento, filme, conversão e outros processos contínuos onde a medição através do produto (espessura, peso de revestimento, humidade, propriedades do substrato) é necessária para controlo de processo e garantia de qualidade.

Especificações técnicas

• Modelo: MiniTrak O-Frame
• Fabricante: Nordson
• Estrutura do quadro: seção de caixa de 8 polegadas (compacta, alta rigidez)
• Capacidade de sensores: Até 2 sensores de qualidade
• Tipos de sensores compatíveis: NIR, raio X, beta (medição através do produto)
• Larguras de web disponíveis: 575 mm a 4325 mm (22,6 in a 170 in)
• Usos típicos: Medição de espessura de revestimento, peso de revestimento, humidade e inspeção de substrato em processos contínuos
