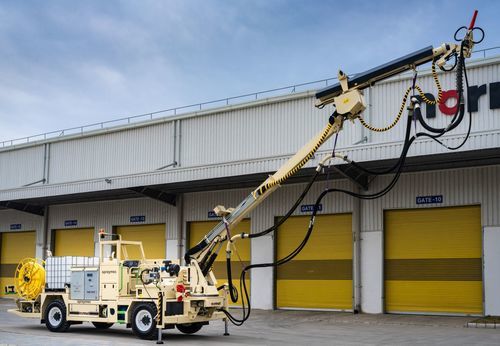

Bomba de concreto móvel SPRAYMEC 5100

para túnelpara obraspara mineração

Visão geral
Spraymec 5100 é um pulverizador de betão móvel concebido para perfis de túneis médios a grandes. O sistema de circuito fechado sincroniza a dosagem do acelerador com a saída de betão. Uma bomba dupla NSP 30 de baixa pulsação (até 30 m3/h) com função de inversão e controlo hidráulico independente garante fluxo de betão consistente. O manipulador de projeção altamente manobrável proporciona ampla cobertura e proteção contra restos. Compressor embarcado de alto volume e tubagem de aço de grande diâmetro minimizam obstruções. Comandos classificados IP65, diagnóstico via CAN bus e sistemas opcionais de limpeza e lubrificação automática aumentam a disponibilidade. Direção e tracção às 4 rodas para operar em ambientes subterrâneos confinados.

Especificação chave

• Pulverizador para túneis com quadro rígido
• Alcance vertical máximo: 14 m
• Vazão da bomba de betão: Até 30 m3/h (NSP 30)
• Altura de circulação: 2,9 m

Características
Segurança

• Cabine homologada FOPS/ROPS
• Interruptor de interbloqueio da porta da cabine com aplicação de travão de segurança de série
• Câmara de marcha-atrás opcional para melhor visibilidade traseira
• Travões de segurança SAHR à prova de falhas

Ergonomia e ambiente do operador

• Cabine concebida com prioridade à ergonomia e segurança
• Banco do condutor suspenso com cinto abdominal retráctil e interruptor de segurança

Produtividade e eficiência

• Lan� a de projeção ágil e precisa com seguimento vertical e horizontal, movimento automático do telescópio superior e nutação do bocal
• Excelente proteção contra rebotes e movimentos hidráulicos proporcionais controlados por pressão
• Opcional: sistema Normet SmartScan para medição da espessura do betão
• Bomba de betão NSP 30 de dupla pistão e baixa pulsação (até 30 m3/h) com função inversora e agitador acionado hidraulicamente
• Sistema de acelerador com bomba acionada hidraulicamente e controlada eletricamente (12 bar) e depósito de 1000 l (segundo depósito 1000 l opcional)
• Dosagem do acelerador totalmente sincronizada com o fornecimento de betão
• Lavadora de alta pressão com enrolador de mangueira; compressor de parafuso elétrico opcional
• Sistemas opcionais: lubrificação automática, lavagem automática da linha de betão, sistema de água de alta pressão para limpeza e pré-humidificação

Especificações técnicas

• Modelo: Spraymec 5100
• Tipo de máquina: Pulverizador para túneis com quadro rígido
• Alcance vertical máximo: 14 m
• Vazão da bomba de betão: Até 30 m3/h (NSP 30)
• Altura de circulação: 2,9 m
• Bomba de acelerador: Acionada hidraulicamente, controlada eletricamente (12 bar)
• Depósito de acelerador: 1000 l (segundo depósito 1000 l opcional)
• Compressor embarcado de alto volume
• Tubagem de aço de grande diâmetro para minimizar obstruções
• Comandos: Classificação IP65
• Diagnóstico: CAN bus
• Tracção e direção: Tracção 4 rodas e direção 4 rodas
• Hidráulica: Controlo hidráulico independente, movimentos proporcionais e regulados por pressão
• Opções: Normet SmartScan, lubrificação automática, sistema de lavagem da linha, sistema de limpeza de alta pressão
