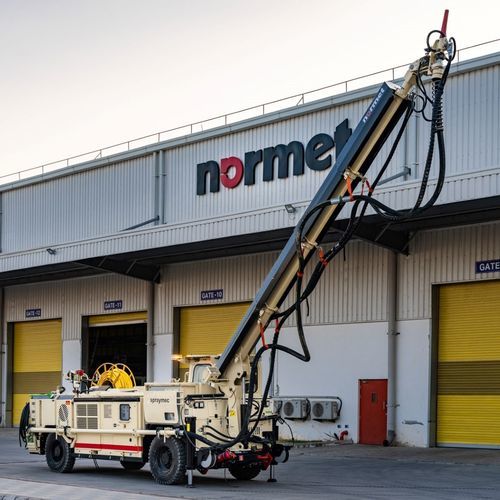

Bomba de concreto móvel SPRAYMEC 4100

para túnelsubterrâneapara mineração

Visão geral
Spraymec 4100 é um pulverizador de betão autopropelido projetado para projetos de mineração e túneis com perfis de túnel de pequeno a médio porte. Integra um sistema de controlo em malha fechada, dosagem precisa do acelerador sincronizada com a alimentação de betão e uma bomba de betão de duplo êmbolo NSP 30 de baixa pulsação para uma pulverização uniforme. O braço de pulverização ágil oferece proteção contra ricochete e colocação precisa do material. Um compressor de bordo de grande capacidade garante qualidade consistente de pulverização, enquanto a tracção nas 4 rodas e a direção a 4 rodas, incluindo direção em crab, permitem manobrabilidade superior em espaços confinados. Os controlos são classificados IP65 e conectados via barramento CAN; os pontos de manutenção são centralizados para reduzir o tempo de inatividade.

Especificação principal

• Pulverizador de estrutura rígida para mineração e túneis
• Alcance vertical máx.: 10,5 m
• Débito da bomba de betão: até 27 m³/h (NSP 30)
• Altura de transporte: 2,6 m

Características
Segurança

• Cabina certificada FOPS/ROPS
• Interruptor de enclausuramento da porta da cabina com aplicação de travão de segurança de série
• Câmara de marcha-atrás para melhorar a visibilidade posterior
• Travões de segurança SAHR

Sustentabilidade

• Disponível com a mais recente tecnologia de motores Stage V de baixas emissões

Ergonomia e ambiente do operador

• Cabina concebida para a ergonomia e segurança do operador
• Banco do condutor suspenso com cinto de 3 pontos e interruptor de segurança
• Cabina fechada opcional com ar condicionado e aquecimento

Produtividade e eficiência

• Movimentos do braço compensados por pressão e proporcionais para pulverização precisa
• Disponível com o sistema Normet SmartScan de medição da espessura do betão
• Bomba de betão NSP 30 de duplo êmbolo e baixa pulsação (até 27 m³/h) com função de inversão e agitador acionado hidraulicamente
• Dosagem do acelerador totalmente sincronizada com a alimentação de betão através de controlo em malha fechada
• Opcional: compressor de rosca acionado eletricamente
• Opcional: sistema automático de lubrificação para bomba, chassi e braço
• Opcional: sistema de óleo de cofragem

Especificações técnicas

• Modelo: Spraymec 4100
• Alcance vertical máx.: 10,5 m
• Bomba de betão: NSP 30, bomba de duplo êmbolo de baixa pulsação, até 27 m³/h
• Dosagem do acelerador: precisa, sincronizada com a alimentação de betão; sistema de controlo em malha fechada
• Braço: braço de pulverização ágil com proteção contra ricochete; movimentos proporcionais compensados por pressão
• Compressor: compressor de bordo de grande capacidade (opcional compressor de rosca elétrico)
• Transmissão & direção: tracção nas 4 rodas e direção a 4 rodas incluindo direção em crab
• Controlo & eletrónica: controlos classificados IP65; sistema CAN bus
• Cabina & segurança: cabina FOPS/ROPS; enclausuramento da porta; câmara de marcha-atrás; travões SAHR
• Manutenção: pontos de manutenção centralizados para maximizar o tempo de atividade
• Altura de transporte: 2,6 m
