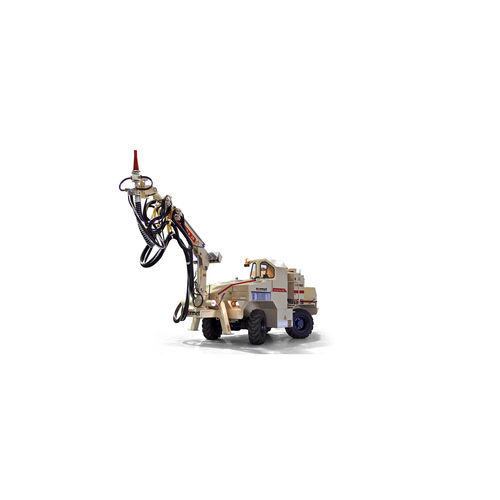

Bomba de concreto móvel ALPHA 20

para túnelpara mina subterrâneapara obras

Visão geral
Alpha 20 é um pulverizador de betão húmido diesel-hidráulico concebido para perfis de túnel até 5 m de altura e 5 m de largura. Foi projetado para operação fiável, manutenção simplificada e facilidade de assistência. A máquina possui uma lança ágil construída especificamente e uma bomba de betão BS7622 com capacidade máxima teórica de 20 m3/h. A dosagem do acelerador utiliza uma bomba peristáltica acionada hidraulicamente e um depósito de aditivo em aço inoxidável de 350 L. O controlo remoto por rádio opcional permite operar de forma segura e precisa todas as funções de projeção à distância. A direção às quatro rodas e a tracção 4x4 apoiam a manobrabilidade em condições subterrâneas confinadas ou exigentes. A unidade de potência é um motor Tier 3 de 120 kW e a cabina do operador é certificada FOPS/ROPS.

Especificação chave

• Pulverizador para túneis com estrutura rígida
• Alcance vertical máx.: 7 m
• Caudal da bomba de betão: Até 20 m3/h (teórico)
• Altura de transporte: 2,6 m

Características
Segurança

• Travões de segurança SAHR com funcionamento à prova de falhas

Ergonomia e ambiente do operador

• Banco do operador suspenso para maior conforto em transporte e operação

Produtividade e eficiência

• Lança de projeção ágil com rotação automática do bocal para aplicação precisa
• Bomba BS7622 de alta capacidade (até 20 m3/h)
• Sistema de comando remoto por rádio para dosagem de acelerador, bomba de acelerador e ligar/desligar rotação do bocal, bomba de betão ligar/desligar/inversão
• Sistema de dosagem de acelerador com bomba peristáltica acionada hidraulicamente (7 bar) e depósito de aditivo inox de 350 L
• Lavadora de alta pressão opcional

Nota
A oferta da Normet inclui equipamentos para projeção e transporte de betão, produtos químicos para a construção e apoio pós-venda para aplicações de mineração e tunelização, tanto subterrâneas como em superfície.

Especificações técnicas

• Tipo: Pulverizador de betão húmido diesel-hidráulico para túneis
• Aplicação: Perfis de túnel até 5 m de altura × 5 m de largura
• Bomba de betão: BS7622
• Caudal máximo da bomba de betão: Até 20 m3/h (teórico)
• Dosagem de acelerador: Bomba peristáltica acionada hidraulicamente, 7 bar
• Depósito de acelerador/additivo: 350 L aço inoxidável
• Lança: Lança de projeção ágil concebida especificamente com rotação automática do bocal
• Controlo remoto: Opção de comando por rádio para dosagem de acelerador, bomba de acelerador, rotação do bocal e controlo da bomba de betão (ligar/desligar/inversão)
• Direção: Direção às quatro rodas
• Transmissão: 4x4
• Motor: 120 kW Tier 3
• Cabina: Cabina de segurança FOPS/ROPS
• Alcance vertical máx.: 7 m
• Altura de transporte: 2,6 m
• Estrutura: Pulverizador para túneis com estrutura rígida
• Equipamento opcional: Lavadora de alta pressão
