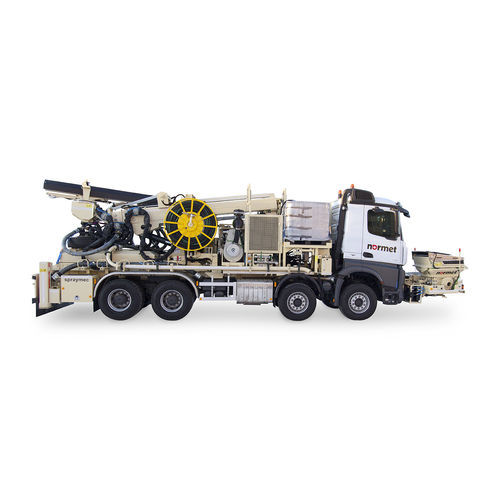

Veículo para escavação de túnel SPRAYMEC NORRUNNER 140 DVC

elétricode esteiras

Visão geral
O Spraymec NorRunner 140 DVC é um pulverizador de betão para túneis montado em camião, homologado para circulação rodoviária e concebido para perfis de túnel médios a grandes. Pode operar com motor diesel e grupo eletro-hidráulico ou, em alternativa, ligado à rede elétrica para funcionamento sem emissões locais. Os componentes principais incluem um sistema de dosagem de acelerante sincronizado e uma bomba NSP 30 de baixa pulsação com controlo independente dos cilindros de transporte, integrados num sistema de controlo em malha fechada. A máquina está equipada com um manipulador de pulverização de precisão, compressor embarcado e sistema automático de lavagem da linha e do bocal para reduzir entupimentos em condições subterrâneas severas.

Notas adicionais
Estão disponíveis pacotes opcionais de automação e medição: SmartSpray para automação da pulverização e SmartScan para medição da espessura do betão. O NorRunner 140 DVC é fornecido como parte de uma solução completa de betão projetado, incluindo equipamento de transporte, produtos químicos de construção e serviços de suporte.

Especificação chave

• Pulverizador para túneis montado em camião
• Cobertura horizontal máxima: até 28 m
• Alcance vertical máximo: até 19,5 m
• Débito da bomba de betão: até 30 m3/h (NSP 30)
• Altura de transporte: 3,8 m

Características

• Câmara de marcha-atrás para melhor visibilidade traseira
• Ambiente e controlos ergonómicos para o operador
• Braço de pulverização ágil e preciso com seguimento vertical e horizontal
• Movimento automático do telescópio superior do braço e rotação do bocal
• Proteção eficiente contra ricochete e movimentos hidráulicos proporcionais regulados por pressão
• Preparada para Normet SmartSpray
• Compatível com Normet SmartScan para medição de espessura
• Bomba NSP 30 de baixa pulsação (até 30 m3/h) com função de inversão
• Sistema de acelerante com bomba hidráulica (12 bar) e depósito de 1000 l (segundo depósito de 1000 l opcional)
• Dosagem do acelerante totalmente sincronizada com a alimentação de betão
• Sistema ReCoDrive para deslocação remota da máquina
• Compressor de palhetas acionado hidraulicamente, caudal ajustável (8 / 10 / 13,8 m3/min)
• Grupo eletro-hidráulico 55 kW para braço, bomba, tubo em S e dosagem
• Lavadora de alta pressão e depósito de água inox 1000 l para limpeza e pré-humidificação
• Enrolador de mangueira de água acionado hidraulicamente
• Sistema automático de lubrificação para bomba e braço
• Sistema automático de lavagem de linha e bocal com cobertura de calha
• Sistema de óleo para cofragem incluído
• Pernas de apoio traseiras hidráulicas extensíveis
• Depósito antigelo 300 l
• Bomba de reforço de água e bomba de enchimento de óleo hidráulico
• Armazenamento a bordo para ferramentas e peças sobressalentes (conjunto de ferramentas incluído)
• Sistema opcional de monitorização das condições de pulverização
• Kit de aquecimento opcional e misturador elétrico opcional para o depósito de acelerante
• Kit de filtro by-pass opcional para o circuito de óleo

Notas sobre alcance e cobertura
A descrição refere uma cobertura horizontal máxima de 28 m e um alcance vertical de cerca de 19–19,5 m; a especificação chave indica 19,5 m como alcance vertical máximo.

Especificações técnicas

• Tipo de produto: Pulverizador de betão montado em camião, homologado para circulação rodoviária
• Modelo: NorRunner 140 DVC
• Cobertura horizontal máxima: 28 m (visão geral)
• Cobertura/alcance vertical máximo: 19 m (visão geral) e 19,5 m (especificação chave)
• Bomba de betão: NSP 30, baixa pulsação, função de inversão, até 30 m3/h
• Altura de transporte: 3,8 m
• Grupo eletro-hidráulico: 55 kW
• Sistema de acelerante: bomba hidráulica (12 bar), depósito 1000 l (opção segundo depósito 1000 l)
• Compressor: palhetas, acionamento hidráulico, 8 / 10 / 13,8 m3/min
• Depósito de água: 1000 l inox
• Depósito antigelo: 300 l
• Sistemas automáticos: lavagem de linha e bocal, lubrificação
• Opções: SmartSpray, SmartScan
• Armazenamento a bordo e conjunto de ferramentas incluídos
