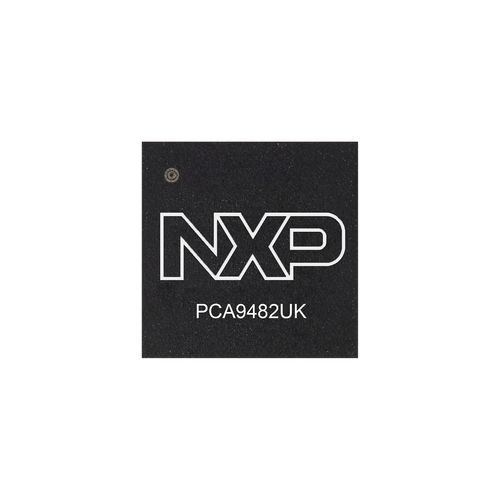

Controlador de carregador de baterias PCA9482

O PCA9482UK é um conversor de condensador comutado altamente integrado com um OVPFET incorporado, destinado a fornecer duas vezes a corrente de saída para aplicações de carregamento rápido com uma bateria de 1 célula. O dispositivo funciona em funcionamento de comutação 2:1 com uma eficiência muito elevada (> 96,5%, a VVOUT = 4 V, IVOUT = 5 A), em funcionamento de comutação 1:2 ou em modo 1:1 com direção direta e inversa. O chip é oferecido num pacote WLCSP de 3,02 mm x 2,72 mm, 6 x 7 saliências, passo de 0,4 mm. Características Características principais Condensador comutado de fase dupla para bateria de célula única Modo de funcionamento múltiplo: 2:1, 1:2, avanço e recuo 1:1 tensão de entrada de 5 V a 10,2 V Corrente de saída máx. 7 A corrente de saída FET OVP integrado para proteção e regulação Desempenho > 96,5% de eficiência a 5 A Protecções Proteção contra sobretensão Proteção contra subtensão Desligamento térmico Proteção contra curto-circuito em OVP_OUT e condensador voador durante o arranque Proteção contra sobreintensidade e inversão de corrente Temporizador Watchdog Outros Líder e seguidor para carregamento paralelo 8 canais ADC de 12 bits interface de destino I2C-bus de 1 Mbit/s Aplicações Móveis Dispositivos electrónicos portáteis com carregamento direto de alta tensão Smartphone Tablet
