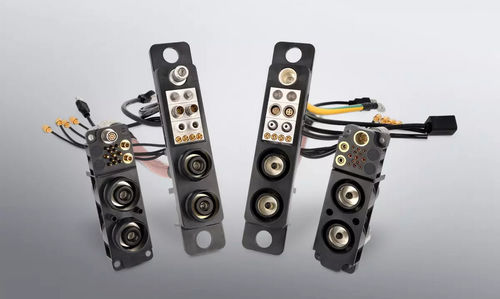

Conector modular ODU-MAC® Power Connector

de alimentação elétricade crimparde parafuso

Visão geral
O ODU-MAC® Power Connector é uma interface modular de potência concebida para transmissão fiável de alta corrente e alta tensão. Combina contactos de elevada corrente com proteção contra toque num invólucro robusto, adequado para ciclos frequentes de acoplagem e ambientes de testes industriais.

Principais características

• Até 600 A por conector (com 2 contactos em derivação usando busbars)
• Proteção contra toque: IP2X
• Baixas forças de acoplamento/desacoplamento graças aos contactos ODU LAMTAC® Flex
• Compatível com módulos ODU-MAC® Blue-Line
• Projeto robusto para aplicações de alta corrente
• Solução completa disponível com cabo de silicone pré-montado
• Compensação de tolerâncias: +/- 4,0 mm
• Versões de 2 ou 3 polos incluindo PE
• Opções de ligação: crimpagem, parafusos, busbars
• Mínimo de 10 000 ciclos de acoplamento

Variantes do produto e utilização
A série inclui conectores de docking D216 e D316 (soluções com dois ou três contactos de potência) e o bloco híbrido compacto HB16 para instalações com espaço limitado. As variantes suportam docking automático ou acoplamento manual e podem ser integradas em caixas ou em sistemas mass-interconnect.

Tecnologia de contacto
Os contactos de potência ODU LAMTAC® Flex fornecem forças de acoplamento e desacoplamento muito baixas enquanto suportam transmissão de alta corrente (até 400 A por contacto com busbar de 280 mm²), facilitando a manipulação em ambientes de teste e produção.

Cenários de utilização
Adequado para ensaios HV, testes de baterias e armazenamento, infraestruturas de carregamento, inversores e sistemas de transmissão elétrica. Fornecido como elementos modulares ou conjuntos completos incluindo cabos de silicone e opções para docking automático.

Dados técnicos
50 mm² | 70 mm² | 95 mm² | 200 mm² | 280 mm² | 420 mm²
Cabo: 180 A | 210 A | 240 A | / | / | /
Busbars: / | / | / | 350 A | 400 A | 600 A*
*com 2 contactos em derivação usando busbars

Especificações técnicas

• Capacidade de corrente: até 600 A (com 2 contactos bridgados via busbars)
• Proteção contra toque: IP2X
• Compensação de tolerâncias: +/- 4,0 mm
• Ciclos de acoplamento: mínimo 10 000
• Tecnologia de contacto: ODU LAMTAC® Flex
• Versões: D216, D316, HB16
• Opções de polos: 2 ou 3 linhas de potência com PE
• Métodos de ligação: crimpagem, parafusos, busbars
• Correntes típicas por secção de cabo: 50 mm² = 180 A; 70 mm² = 210 A; 95 mm² = 240 A
• Valores de busbar: 200 mm² = 350 A; 280 mm² = 400 A; 420 mm² = 600 A (com contactos bridgados)
