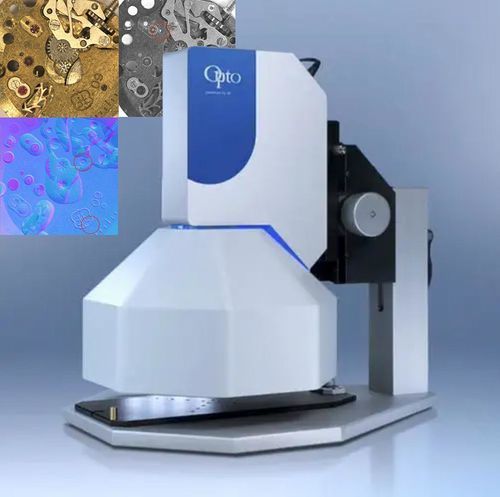

Sensor ótico de luz solino®

de formade superfíciepara máquina de medição tridimensional

Anomalia no movimento do relógio: sensor Opto solino® RTI
100-SO-10-MAN-001 / AN_SO_WM_26-05

Visão geral
O sensor solino® RTI da Opto revela estruturas de superfície e anomalias em componentes de movimentos de relógios de precisão através de imageamento computacional baseado em BRDF e reconstrução por estereoscopia fotométrica. O sistema captura imagens sob múltiplos ângulos de iluminação e reconstrói informações de reflectância para destacar defeitos em escala micrométrica com alto contraste.

Tarefa do cliente

• Inspecionar componentes de movimentos montados com superfícies metálicas polidas ou decoradas
• Detectar defeitos de superfície precocemente na produção para garantir funcionalidade, fiabilidade e valor percebido
• Peças típicas inspecionadas: rodas e pinhões, pontes e platinas, parafusos e cabeças de parafuso, rolamentos de rubi, acabamentos decorativos

Desafios de inspeção

• Superfícies metálicas altamente reflexivas
• Componentes muito pequenos com geometria complexa
• Acabamentos decorativos cujo aspeto varia consoante a iluminação
• Riscos, amolgadelas ou rebarbas a escala micrométrica
• Partículas, contaminação ou defeitos de revestimento no interior do movimento

Princípio da tecnologia
O sensor solino® RTI combina iluminação multi-direcional em cúpula LED com imageamento computacional baseado em BRDF. O sistema captura uma sequência de imagens em 64 direções de iluminação controladas e reconstrói a informação de reflectância para revelar topografia e variações de textura sutis em milissegundos.

Elementos-chave

• 64 LEDs multi-direcionais integrados numa cúpula
• Aquisição de imagem por estereoscopia fotométrica
• Reconstrução de superfície baseada em reflectância (BRDF)
• Melhoria computacional e visualização de defeitos

Aplicação
solino® 10x10 é concebido para inspeção automatizada de movimentos de relógios montados. Alvos típicos incluem rodas e pinhões, superfícies de pontes e platinas, cabeças de parafusos, acabamentos decorativos e superfícies de contacto entre peças móveis. A captura sob 64 direções de iluminação torna pequenos defeitos visíveis com alto contraste para análise automatizada.

Arquitetura da solução — software & hardware
A solução de inspeção integra hardware e software num pacote compacto:

• Sensor solino® RTI com cúpula de iluminação integrada
• 64 LEDs para iluminação multi-direcional controlada
• Câmara industrial de alta resolução 20MP
• Software solinoStudio para aquisição e processamento em lote
• Formato compacto do sensor para integração em linhas e máquinas de produção

Fluxo de inspeção

• Posicionar o componente sob o sensor solino®
• Capturar uma série de imagens sob múltiplas direções de iluminação
• Reconstruir informações de reflectância usando algoritmos BRDF/estereoscopia fotométrica
• Usar o solinoStudio para processamento em lote, realce de defeitos e análise

Benefícios da tecnologia

• Melhor visibilidade de riscos, amolgadelas, rebarbas e desvios de textura
• Deteção de alterações de rugosidade e ondulação
• Identificação de defeitos de revestimento, contaminação e resíduos
• Dados fiáveis para classificação automática de defeitos

Conclusão
O sensor solino® RTI combina iluminação multi-direcional controlada e imageamento computacional para revelar estruturas de superfície difíceis de detetar com câmaras convencionais, permitindo inspeção automatizada fiável de componentes de relógios de precisão e apoiando o controlo de qualidade na produção.

Especificações técnicas

• Modelo: solino® 10x10
• Iluminação multi-direcional: 64 LEDs (cúpula integrada)
• Princípio de imageamento: imageamento computacional baseado em BRDF / estereoscopia fotométrica
• Câmara: câmara industrial de alta resolução 20MP
• Software: solinoStudio para aquisição e processamento em lote
• Processamento: reconstrução de superfície baseada em reflectância e melhoria computacional de defeitos
• Uso típico: inspeção de movimentos de relógios montados (rodas, pontes, parafusos, acabamentos decorativos, superfícies de contacto)
• Formato: design compacto adequado para integração em linhas de produção
