Sensor de visão de reconhecimento ótico de caracteres solino@

em corespara a detecção de fissuraspara reconhecimento de objetos

Weld Contrast Opto solino@ RTI sensor
100-SO-10-MAN-001 / AN_SO_WE_2604

Visão geral do produto
O sensor solino RTI é um sistema de inspeção por imageamento computacional baseado em BRDF, concebido para revelar estruturas de superfície e microdefeitos em cordões de solda metálicos que a imagem convencional não consegue detectar de forma fiável. O sistema captura uma sequência rápida de imagens com iluminação multi-direcional controlada e reconstrói computacionalmente a reflectância para aumentar o contraste dos defeitos e permitir inspeções automatizadas e repetíveis de juntas a 90° e em ângulo.

Tarefa do cliente
Os fabricantes necessitam de métodos de inspeção fiáveis e repetíveis para detetar defeitos nas fases iniciais da produção e garantir a qualidade de conjuntos usados em estruturas mecânicas de precisão, componentes automóveis, caixas industriais e estruturas soldadas.

• Cordões de canto e soldas de filete em juntas a 90°
• Suportes e estruturas soldados
• Conjuntos de chapa soldados
• Conexões soldadas estruturais e funcionais

Desafios de inspeção
Inspecionar cordões a 90° é difícil para visão artificial tradicional devido à geometria, reflectância variável e sombreamento. Problemas típicos incluem:

• Geometria 3D complexa de junções de canto
• Reflectância variável das superfícies metálicas
• Sombras fortes causadas por ângulos acentuados
• Estruturas superficiais irregulares do cordão
• Pequenos defeitos ocultos nas transições do cordão

Princípio tecnológico
O sensor solino RTI utiliza imageamento computacional baseado em BRDF e fotometria estereoscópica. Em milissegundos captura uma série de 64 imagens sob múltiplas direções de iluminação e reconstrói computacionalmente a reflectância da superfície. Elementos-chave incluem:

• Iluminação multi-direcional de 64 LED num dôme integrado
• Aquisição por fotometria estereoscópica e análise BRDF
• Reconstrução de superfície baseada em reflectância
• Aumento computacional do contraste de defeitos

Aplicação
O sensor solino 10×10 RTI é adequado para inspeção em linha diretamente após a soldagem ou no controlo de qualidade final. Ao captar a superfície sob 64 direções de iluminação, defeitos subtis tornam-se visíveis com contraste melhorado. Alvos típicos de inspeção incluem:

• Cordões de canto em peças de chapa
• Suportes, caixas e estruturas soldadas
• Juntas estruturais a 90° e soldas de filete
• Transições do cordão entre superfícies
• Acabamento superficial e integridade dos componentes soldados

Arquitetura da solução
Número de artigo referenciado na página: 100-SO-10-MAN-001 (solino 10×10). O sistema de inspeção consiste em:

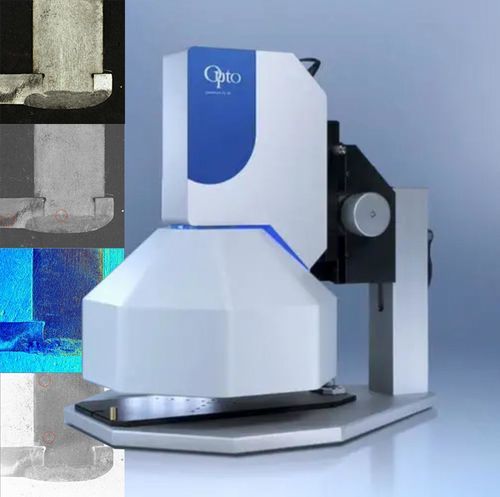

• sensor solino RTI
• dôme de iluminação integrado com 64 LED
• câmara industrial de alta resolução 20 MP (integrada)
• software de inspeção solinoStudio para aquisição, processamento e gestão por lotes
• design compacto para fácil integração em máquinas de produção

Fluxo de inspeção
O fluxo típico é:

• Posicionar o componente sob o sensor solino
• Capturar a série de 64 imagens sob múltiplas direções de iluminação
• Reconstruir a reflectância da superfície com algoritmos computacionais
• Usar o solinoStudio para captura, processamento e avaliação por lotes

Benefícios tecnológicos
A iluminação multi-direcional controlada e o imageamento computacional aumentam a visibilidade de anomalias de superfície em cordões de solda metálicos, tais como:

• Rachas, poros e inclusões
• Subcorte e fusão incompleta
• Projeções, rebarbas e variações de rugosidade
• Desvios geométricos do cordão

Conclusão
O sensor solino RTI combina iluminação controlada e imageamento computacional para revelar estruturas de superfície difíceis de detetar com câmaras convencionais, permitindo inspeção automatizada fiável de juntas a 90° e ajudando fabricantes a reduzir a variabilidade e melhorar a qualidade das soldas.

Especificações técnicas

• Princípio de imageamento: imageamento computacional baseado em BRDF / fotometria estereoscópica
• Número de direções de iluminação: 64 LEDs multi-direcionais
• Aquisição de imagens: série de 64 imagens em milissegundos
• Câmara: câmara industrial de alta resolução 20 MP (integrada)
• Iluminação: dôme integrado com 64 LEDs
• Software: solinoStudio para aquisição, processamento e gestão por lotes
• Alvos típicos de inspeção: cordões de canto, soldas de filete, suportes, caixas, juntas a 90°, transições de cordão
• Tipos de defeitos realçados: rachas, poros, inclusões, subcorte, fusão incompleta, projeções, rebarbas, variações de rugosidade, desvios geométricos
• Design: sensor compacto para integração em máquinas de produção
• Referência de exemplo: 100-SO-10-MAN-001 (solino 10×10)
