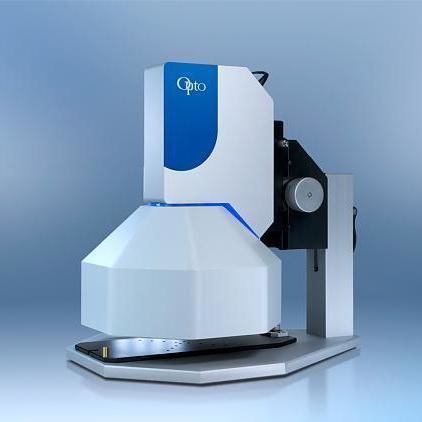

Sistema de inspeção óptico solino®

eletro-óticomulti-espectralcom semicondutor

Pin Nozzle Filter Opto solino RTI sensor
Filtro de bico de pino com sensor opto solino RTI
100-SO-10-MAN-001 / AN_SO_PN_26-05

Tarefa do cliente: Filtros de bico com pino são componentes microperfurados de precisão usados em filtração, controlo de fluidos e dosagem. Os fabricantes precisam de inspeção fiável para verificar matrizes de micro‑furos, geometria dos furos, condição das arestas, acabamento superficial e contaminação dentro dos furos.

Desafios de inspeção: A visão convencional enfrenta dificuldades devido às características micro‑escala repetitivas e superfícies metálicas refletivas. Desafios típicos:

• reflexos especulares fortes e brilho em metais polidos ou usinados
• centenas de pequenos furos repetitivos que exigem detecção consistente
• rebarbas e defeitos nas arestas dos furos que afetam o fluxo
• variações de profundidade e sombras dentro dos furos conforme a iluminação
• partículas, resíduos ou obstruções dentro dos micro‑furos
• variações no acabamento (marcas de usinagem, diferenças de polimento) que mascaram defeitos
• variabilidade do processo na peça que causa aparência superficial inconsistente

Princípio tecnológico: O sensor solino® RTI usa imageamento computacional baseado em BRDF. Em milissegundos captura 64 imagens sob iluminação multidirecional e reconstrói a reflectância para revelar estruturas de superfície ocultas. Elementos chave:

• 64 LEDs multidirecionais (cúpula integrada)
• aquisição por estéreo fotométrico
• reconstrução de superfície baseada na reflectância
• realce computacional de defeitos

Aplicação: O sensor solino® 50×50 inspeciona filtros de bico após furação, usinagem ou acabamento. Alvos típicos:

• matrizes de micro‑furos e padrões de perfuração
• arestas de furo e qualidade dos furos
• acabamento superficial da placa do filtro
• contaminação, partículas e obstruções dentro dos furos
• uniformidade estrutural na peça

A captura com 64 direções de iluminação aumenta o contraste de anomalias de superfície e irregularidades estruturais.

Benefícios tecnológicos: A iluminação multidirecional controlada e a reconstrução computacional melhoram a deteção de:

• rebarbas e defeitos de aresta em torno dos micro‑furos
• contaminação ou obstruções dentro dos furos
• micro‑riscos e marcas de usinagem
• variações de rugosidade na placa

A tecnologia é especialmente eficaz para peças metálicas refletivas com micro‑características repetitivas.

Arquitetura da solução: Componentes típicos:

• sensor solino® RTI com cúpula integrada de 64 LEDs
• câmara industrial de alta resolução 20 MP (componente do sistema)
• software solinoStudio para aquisição, reconstrução e análise

O sensor compacto integra‑se facilmente em linhas de produção automatizadas ou estações de inspeção. Fluxo típico:

• posicionar a peça filtrante sob o sensor solino®
• capturar uma série de imagens com iluminação variável
• reconstruir computacionalmente a reflectância da superfície
• visualizar e analisar em solinoStudio

Conclusão: Ao combinar iluminação multidirecional controlada com imageamento computacional BRDF, o sensor solino® RTI revela estruturas e defeitos micro‑escala que a visão tradicional não detecta. Permite inspeção fiável de filtros de bico, deteção precoce de defeitos e qualidade consistente para aplicações de filtração e controlo de fluidos.

• Especificações técnicas:Princípio de imageamento computacional baseado em BRDF
• Captura de uma série de 64 imagens sob múltiplas direções de iluminação
• 64 LEDs multidirecionais (cúpula integrada)
• Aquisição por estéreo fotométrico e reconstrução de superfície baseada em reflectância
• Realce computacional de defeitos e modos de imagem estrutural CPI
• Sensor típico: solino® 50×50 sensor / solino® RTI sensor
• Número de artigo na página: 100-SO-50-MAN-001 solino® 50x50-Viewer & Stand
• Câmara industrial de alta resolução 20 MP (componente do sistema)
• Software solinoStudio para aquisição, reconstrução e análise
• Design compacto para integração em produção automatizada ou estações de inspeção
