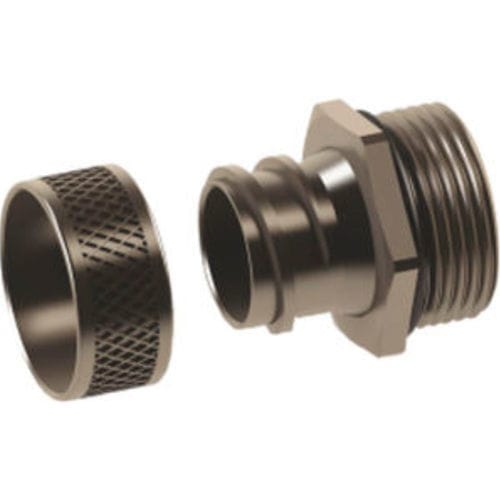

Prensa-cabo em latão niquelado MMR 12

em borracha nitrílica NBRIP54com protetor spiral flex

Nome do produto
Conector para conduta espiral flexível — Corpo fixo série MMR

Informações gerais
Anel: Latão niquelado
Corpo da prensa-estopa fixo: Latão niquelado
O-ring: NBR
Rosca de conexão: Métrica (EN60423) / PG (DIN 40430)
Grau de proteção: IP54
Faixa de temperatura: -30 °C +100 °C
Propriedades: Fácil de montar
Versões: Corpo fixo ou corpo giratório
Compatibilidade: Aplicável com condutas OCGS, OPCGS ou OPCHF

Dados técnicos - Rosca Métrica / PG Corpo fixo
Rosca | Código | H mm. | GL mm. | L mm. | D mm. | Chave mm. | E mm.
M 12 x 1,5 | MMR 12 | 24 | 8 | 13 | 6 | 15 | 7,5 x 11,5
M 16 x 1,5 | MMR 16 | 24 | 8 | 13 | 7 | 20 | 9 x 13
M 16 x 1,5 | MMR 116 | 26 | 10 | 13 | 9 | 20 | 11 x 15
M 20 x 1,5 | MMR 20 | 26 | 10 | 13 | 12 | 22 | 14 x 18
M 20 x 1,5 | MMR 120 | 26 | 10 | 13 | 14 | 22 | 16 x 20
M 25 x 1,5 | MMR 25 | 27 | 10 | 13 | 18 | 28 | 21 x 25
M 32 x 1,5 | MMR 32 | 31 | 12 | 15 | 23 | 35 | 26 x 31
M 40 x 1,5 | MMR 40 | 36 | 14 | 17 | 33,5 | 45 | 37 x 42
M 50 x 1,5 | MMR 50 | 36 | 14 | 17 | 37 | 55 | 40 x 45
M 63 x 1,5 | MMR 63 | 36 | 14 | 17 | 46 | 65 | 51 x 56

PG 7 | MPR 7 | 24 | 8 | 13 | 6 | 15 | 7,5 x 11,5
PG 9 | MPR 9 | 24 | 8 | 13 | 7 | 17 | 9 x 13
PG 11 | MPR 11 | 26 | 10 | 13 | 9 | 20 | 11 x 15
PG 13,5 | MPR 13,5 | 26 | 10 | 13 | 12 | 22 | 14 x 18
PG 16 | MPR 16 | 26 | 10 | 13 | 14 | 24 | 16 x 20
PG 21 | MPR 21 | 27 | 10 | 13 | 18 | 30 | 21 x 25
PG 29 | MPR 29 | 31 | 12 | 15 | 23 | 40 | 26 x 31
PG 36 | MPR 36 | 36 | 14 | 17 | 33,5 | 50 | 37 x 42
PG 42 | MPR 42 | 36 | 14 | 17 | 37 | 60 | 40 x 45
PG 48 | MPR 48 | 36 | 14 | 17 | 46 | 65 | 51 x 56

Características / Especificações técnicas

• Material - Anel: Latão niquelado
• Material - Corpo da prensa-estopa fixo: Latão niquelado
• Material do O-ring: NBR
• Normas de rosca de conexão: Métrica (EN60423) e PG (DIN 40430)
• Classificação de proteção: IP54
• Faixa de temperatura de operação: -30 °C a +100 °C
• Montagem: Fácil de montar
• Versões disponíveis: Corpo fixo e corpo giratório
• Condutas compatíveis: OCGS, OPCGS, OPCHF
• Tabela dimensional detalhada incluída acima (Rosca, Código, H, GL, L, D, Chave, E)
