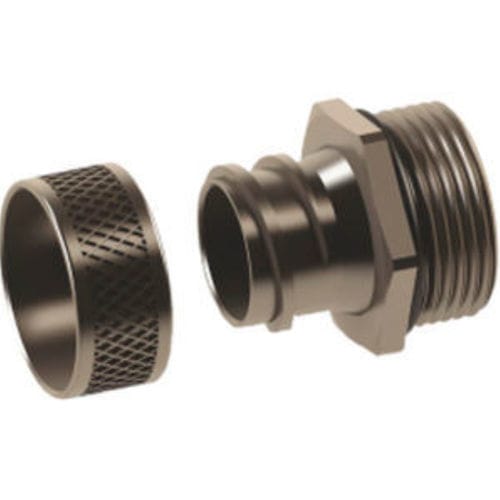

Conexão hidráulica Flexible Spiral Conduit Fittings NPT Fixed Body

com roscade anelem latão niquelado

Produto
Conector para conduta espiral flexível da série MNR com corpo fixo, projetado para ligações roscadas NPT.

Materiais e dados básicos

• Aro: Latão niquelado
• Corpo prensa-cabo: Latão niquelado
• Anilha de vedação (O-ring): NBR
• Rosca de ligação: NPT (ANSI B1.20.1)
• Grau de proteção: IP54
• Faixa de temperatura: -30 °C a +100 °C

Propriedades

• Fácil montagem
• Disponível em versões com corpo fixo ou corpo giratório
• Compatível com condutas OCGS, OPCGS e OPCHF

Dados técnicos - Dimensões (mm)
Rosca NPT | Código | H mm | GL mm | L mm | D mm | Chave mm | E mm
1/4 in | MNR14 | 26 | 10 | 13 | 6 | 15 | 7,5 x 11,5
3/8 in | MNR 38 | 27,5 | 11,5 | 13 | 7 | 18 | 9 x 13
3/8 in | MNR 138 | 27,5 | 11,5 | 13 | 9 | 18 | 11 x 15
3/8 in | MNR 238 | 27,5 | 11,5 | 13 | 11 | 19 | 13 x 16,5
1/2 in | MNR 12 | 29 | 13 | 13 | 12 | 22 | 14 x 18
1/2 in | MNR 122 | 29 | 13 | 13 | 14 | 22 | 16 x 20
3/4 in | MNR 34 | 32 | 15 | 13 | 18 | 28 | 21 x 25
1 in | MNR 100 | 34 | 15 | 15 | 23 | 35 | 26 x 31
1 1/4 in | MNR 114 | 38 | 16 | 17 | 33,5 | 45 | 37 x 42
1 1/2 in | MNR 112 | 40 | 18 | 17 | 37 | 50 | 40 x 45
2 in | MNR 200 | 42 | 20 | 17 | 46 | 65 | 51 x 56

Características / Especificações técnicas

• Material (aro & corpo prensa-cabo): Latão niquelado
• Material do O-ring: NBR
• Padrão de rosca: NPT (ANSI B1.20.1)
• Proteção contra intrusão: IP54
• Faixa de temperatura de operação: -30 °C a +100 °C
• Versões disponíveis: Corpo fixo e corpo giratório
• Compatibilidade: Para uso com condutas OCGS, OPCGS ou OPCHF
• Propriedade principal: Fácil montagem
• Códigos e dimensões fornecidos: Múltiplos tamanhos NPT com códigos MNR correspondentes e dimensões detalhadas H/GL/L/D/Chave/E (ver dados técnicos)
