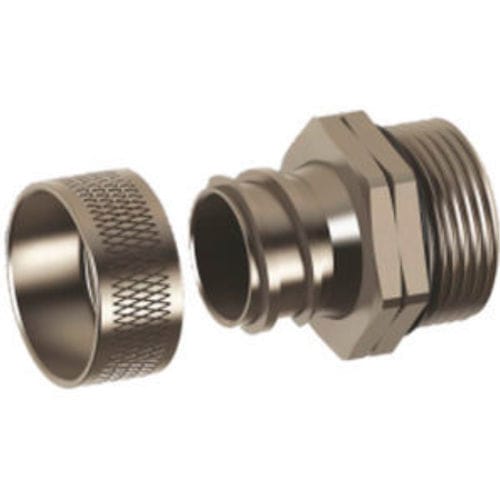

Luva para eletroduto flexível MDM 12

Visão geral

• Corpo giratório projetado para conectar condutas espirais flexíveis Tacflex a invólucros ou junções onde são necessárias roscas métricas ou PG.

Materiais e componentes

• Aro: Latão, niquelado
• Corpo prensa-cabos giratório: Latão, niquelado
• Anel-O: NBR
• Rosca de conexão: Métrica (EN60423) / PG (DIN 40430)
• Classe de proteção: IP54
• Faixa de temperatura: -30 °C a +100 °C
• Propriedades: Fácil de montar

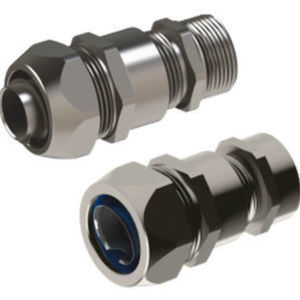

• Versões: Disponível em versões fixa ou com corpo giratório
• Compatibilidade: Para uso com condutas OCGS, OPCGS ou OPCHF

Dados técnicos (corpo giratório rosca métrica / PG)
Rosca (AG) | Código | H mm | GL mm | L mm | D mm | Chave mm | E mm
M 12 x 1,5 | MDM 12 | 27 | 8 | 13 | 6 | 15 | 7,5 x 11,5
M 16 x 1,5 | MDM 16 | 27 | 8 | 13 | 7 | 20 | 9 x 13
M 16 x 1,5 | MDM 116 | 29 | 10 | 13 | 9 | 20 | 11 x 15
M 20 x 1,5 | MDM 20 | 29 | 10 | 13 | 12 | 22 | 14 x 18
M 20 x 1,5 | MDM 120 | 29 | 10 | 13 | 14 | 22 | 16 x 20
M 25 x 1,5 | MDM 25 | 31 | 10 | 13 | 18 | 28 | 21 x 25
M 32 x 1,5 | MDM 32 | 35 | 12 | 15 | 23 | 35 | 26 x 31
M 40 x 1,5 | MDM 40 | 41 | 14 | 17 | 33,5 | 45 | 37 x 42
M 50 x 1,5 | MDM 50 | 41 | 14 | 17 | 37 | 55 | 40 x 45
M 63 x 1,5 | MDM 63 | 41 | 14 | 17 | 46 | 65 | 51 x 56
PG 7 | MDP 7 | 27 | 8 | 13 | 6 | 15 | 7,5 x 11,5
PG 9 | MDP 9 | 27 | 8 | 13 | 7 | 17 | 9 x 13
PG 11 | MDP 11 | 29 | 10 | 13 | 9 | 20 | 11 x 15
PG 13,5 | MDP 13,5 | 29 | 10 | 13 | 12 | 22 | 14 x 18
PG 16 | MDP 16 | 29 | 10 | 13 | 14 | 24 | 16 x 20
PG 21 | MDP 21 | 31 | 10 | 13 | 18 | 30 | 21 x 25
PG 29 | MDP 29 | 35 | 12 | 15 | 23 | 40 | 26 x 31
PG 36 | MDP 36 | 41 | 14 | 17 | 33,5 | 50 | 37 x 42
PG 42 | MDP 42 | 41 | 14 | 17 | 37 | 60 | 40 x 45
PG 48 | MDP 48 | 41 | 14 | 17 | 46 | 65 | 51 x 56

Aplicações

• Usado para conectar condutas espirais flexíveis Tacflex a invólucros ou junções quando são necessárias roscas métricas ou PG.

Características / especificações técnicas

• Material (aro & corpo): Latão, niquelado
• Material do anel-O: NBR
• Normas de rosca: Métrica (EN60423) e PG (DIN 40430)
• Grau de proteção: IP54
• Temperatura de operação: -30 °C a +100 °C
• Montagem: Fácil de montar; disponível em versões fixa ou com corpo giratório
• Compatibilidade: Para uso com condutas OCGS, OPCGS ou OPCHF
• Gama de tamanhos de rosca: Métrica M12 a M63 e PG 7 a PG 48 com os dados dimensionais correspondentes listados acima
