Conexão hidráulica Flexible Spiral Conduit Fittings Liquid Tight Female Type NPT Fixed & Swivel

com roscaDINem latão niquelado

Produto

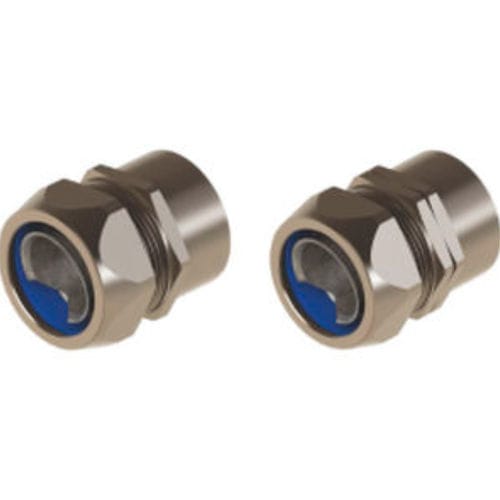

Conexões para conduíte espiral flexível estanques a líquidos, fêmea NPT, fixo e giratório — séries LSRND / LSRDND

Materiais e Componentes

• Porca: Latão niquelado
• Anel: PA6
• Ferrule: Alumínio ou latão
• Corpo da prensa: Latão niquelado
• Anel O: NBR

Ligação & Proteção
Rosca de conexão: Métrica (EN60423) / PG (DIN 40430)
Classe de proteção: IP67 (à prova de pó e protegido contra imersão temporária)
Faixa de temperatura: -45 °C a +105 °C

Dados técnicos — NPT / CORPO FIXO
Code | NPT Thread | Spiral Measure | GL mm. | B mm. | C mm.
LSRND 00 | 1/4" | LGT10 - 1/4" | 10 | 20 | 22
LSRND 01 | 3/8" | LGT13 - 3/8" | 11,5 | 24 | 26
LSRND 02 | 1/2" | LGT16 - 1/2" | 13 | 27 | 29
LSRND 03 | 3/4" | LGT21 - 3/4" | 15 | 33 | 35
LSRND 04 | 1" | LGT27 - 1" | 15 | 43 | 45
LSRND 05 | 1 1/4" | LGT35 - 1 1/4" | 16 | 52 | 54
LSRND 06 | 1 1/2" | LGT40 - 1 1/2" | 18 | 60 | 63
LSRND 07 | 2" | LGT51 - 2" | 20 | 74 | 77
LSRND 08 | 2 1/2" | LGT63 - 2 1/2" | 20 | 90 | 90
LSRND 09 | 3" | LGT78 - 3" | 24 | 105 | 110
LSRND 10 | 4" | LGT102 - 4" | 30 | 136 | 140

Dados técnicos — CORPO GIRATÓRIO
Code | NPT Thread | Spiral Measure | GL mm. | B mm. | C mm.
LSRDND 00 | 1/4" | LGT10 - 1/4" | 10 | 20 | 22
LSRDND 01 | 3/8" | LGT13 - 3/8" | 11,5 | 24 | 26
LSRDND 02 | 1/2" | LGT16 - 1/2" | 13 | 27 | 29
LSRDND 03 | 3/4" | LGT21 - 3/4" | 15 | 33 | 35
LSRDND 04 | 1" | LGT27 - 1" | 15 | 43 | 45
LSRDND 05 | 1 1/4" | LGT35 - 1 1/4" | 16 | 52 | 54
LSRDND 06 | 1 1/2" | LGT40 - 1 1/2" | 18 | 60 | 63
LSRDND 07 | 2" | LGT51 - 2" | 20 | 74 | 77
LSRDND 08 | 2 1/2" | LGT63 - 2 1/2" | 20 | 90 | 90
LSRDND 09 | 3" | LGT78 - 3" | 24 | 105 | 110
LSRDND 10 | 4" | LGT102 - 4" | 30 | 136 | 140

Características / Especificações técnicas

• Tipo de produto: Conexões para conduíte espiral flexível, estanques a líquidos, fêmea, NPT, opções fixo e giratório
• Material da porca: Latão niquelado
• Material do anel: PA6 (poliamida 6)
• Material do ferrule: Alumínio ou latão
• Material do corpo da prensa: Latão niquelado
• O-ring: NBR
• Roscas suportadas: Métrica (EN60423) e PG (DIN 40430)
• Classe de proteção: IP67
• Faixa de operação: -45 °C a +105 °C
• Códigos / tamanhos disponíveis: Séries LSRND / LSRDND cobrindo 1/4" até 4" com medidas spiral LGT10 a LGT102
