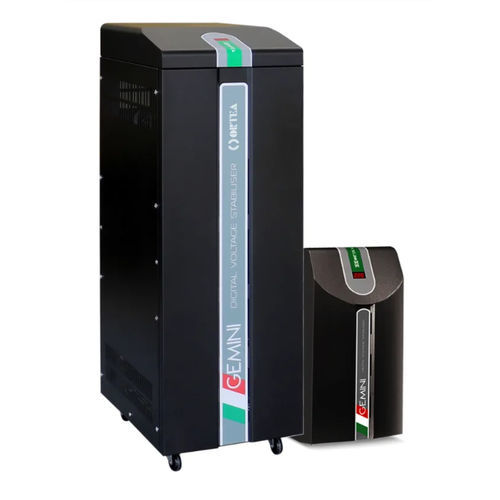

Estabilizador de tensão monofásico GEMINI PLUS

estáticoautomáticoeletrônico

Visão geral
Estabilizador de tensão monofásico 4-40 kVA. Solução tecnológica para evitar problemas causados pela instabilidade da tensão de entrada.

Categoria
ESTABILIZADORES DE TENSÃO ESTÁTICOS

Informações técnicas principais

• Frequência: 50Hz ±5% ou 60Hz ±5%
• Regulação de tensão: Controle por IGBT
• Tensão alvo selecionável: 220-230-240V
• Precisão da tensão de saída: ±0,5%
• Variação de carga admissível: Até 100%
• Arrefecimento: Ventilação forçada
• Temperatura ambiente: -25/+45°C
• Temperatura de armazenamento: -25/+60°C
• Humidade relativa máxima: <95% (sem condensação)
• Sobrecarga admissível: 150% por 2 s
• Cor: RAL 9005

Variantes (±20%/±15%)
ESP7-20 — Potência nominal: 7 kVA — Corrente máxima de entrada: 38 A — Corrente nominal de saída: 30 A
ESP10-15 — Potência nominal: 10 kVA — Corrente máxima de entrada: 51 A — Corrente nominal de saída: 43 A
ESP10-20 — Potência nominal: 10 kVA — Corrente máxima de entrada: 54 A — Corrente nominal de saída: 43 A
ESP15-15 — Potência nominal: 15 kVA — Corrente máxima de entrada: 77 A — Corrente nominal de saída: 65 A
ESP15-20 — Potência nominal: 15 kVA — Corrente máxima de entrada: 82 A — Corrente nominal de saída: 65 A
ESP20-15 — Potência nominal: 20 kVA — Corrente máxima de entrada: 103 A — Corrente nominal de saída: 87 A
ESP20-20 — Potência nominal: 20 kVA — Corrente máxima de entrada: 109 A — Corrente nominal de saída: 87 A
ESP30-15 — Potência nominal: 30 kVA — Corrente máxima de entrada: 154 A — Corrente nominal de saída: 130 A
ESP30-20 — Potência nominal: 30 kVA — Corrente máxima de entrada: 163 A — Corrente nominal de saída: 130 A
ESP40-15 — Potência nominal: 40 kVA — Corrente máxima de entrada: 205 A — Corrente nominal de saída: 174 A

Variantes (±30%/±25%)
ESP4-30 — Potência nominal: 4 kVA — Corrente máxima de entrada: 25 A — Corrente nominal de saída: 17 A
ESP5-25 — Potência nominal: 5 kVA — Corrente máxima de entrada: 29 A — Corrente nominal de saída: 22 A
ESP5-30 — Potência nominal: 5 kVA — Corrente máxima de entrada: 31 A — Corrente nominal de saída: 22 A
ESP7-25 — Potência nominal: 7 kVA — Corrente máxima de entrada: 41 A — Corrente nominal de saída: 30 A
ESP7-30 — Potência nominal: 7 kVA — Corrente máxima de entrada: 43 A — Corrente nominal de saída: 30 A
ESP10-25 — Potência nominal: 10 kVA — Corrente máxima de entrada: 58 A — Corrente nominal de saída: 43 A
ESP10-30 — Potência nominal: 10 kVA — Corrente máxima de entrada: 62 A — Corrente nominal de saída: 43 A
ESP15-25 — Potência nominal: 15 kVA — Corrente máxima de entrada: 87 A — Corrente nominal de saída: 65 A
ESP15-30 — Potência nominal: 15 kVA — Corrente máxima de entrada: 93 A — Corrente nominal de saída: 65 A
ESP20-25 — Potência nominal: 20 kVA — Corrente máxima de entrada: 116 A — Corrente nominal de saída: 87 A

Proteções e dispositivos

• Proteção contra sobretensões: Supressores de surto Classe II na saída
• Filtros EMI/RFI
• Disjuntor de entrada
• By-pass de proteção (automático)
• By-pass de manutenção (manual)

Instrumentação e instalação

• Voltímetro digital na saída
• Instalação: Interna
• Arrefecimento: Ventilação forçada

Especificações técnicas

• Frequência: 50Hz ±5% ou 60Hz ±5%
• Regulação de tensão: Controle por IGBT
• Tensão alvo selecionável: 220-230-240V
• Precisão de saída: ±0,5%
• Variação de carga admissível: Até 100%
• Sobrecarga admissível: 150% por 2 segundos
• Intervalo de temperatura ambiente: -25 a +45°C
• Intervalo de temperatura de armazenamento: -25 a +60°C
• Humidade relativa máxima: <95% (sem condensação)
