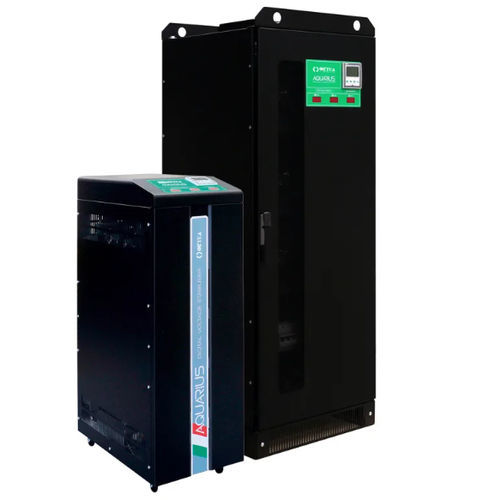

Estabilizador de tensão trifásico AQUARIUS PLUS

estáticoautomáticoeletrônico

Visão geral
Gama de estabilizadores de tensão estáticos trifásicos Aquarius plus, disponível de 10 a 120 kVA. Projetado para evitar avarias de equipamentos causadas por instabilidade da tensão de entrada e fornecer tensão de saída regulada para instalações industriais e comerciais.

Especificações técnicas
Frequência: 50 Hz ±5% ou 60 Hz ±5%
Regulação de tensão: Controlado por IGBT
Controle de fase: Ajuste independente por fase
Tensões seleccionáveis: 220-230-240 V (L-N) / 380-400-415 V (L-L)
Precisão da tensão de saída: ±0,5%
Variação de carga admissível: Até 100%
Desequilíbrio de carga admissível: 100%
Arrefecimento: Ventilação forçada
Temperatura ambiente de funcionamento: -25°C a +45°C
Temperatura de armazenamento: -25°C a +60°C
Humidade relativa máxima: <95% sem condensação
Sobrecarga admissível: 150% por 2 s
Cor do painel: RAL 9005
Instrumentação:

• Multímetro digital na saída

Instalação: Interior
Proteção contra sobretensões:

• Supressores de surtos classe II na saída

Proteções adicionais:

• Filtros EMI/RFI
• Disjuntor de entrada
• By-pass de proteção automático
• By-pass de manutenção manual

Variantes ±20%/±15%
Tipo | Potência nominal (kVA) | Corrente de entrada máx. (A) | Corrente de saída nominal (A)
ETP20-20 | 20 | 36 | 29
ETP30-15 | 30 | 51 | 43
ETP30-20 | 30 | 54 | 43
ETP45-15 | 45 | 76 | 65
ETP45-20 | 45 | 81 | 65
ETP60-15 | 60 | 102 | 87
ETP60-20 | 60 | 109 | 87
ETP90-15 | 90 | 153 | 130
ETP90-20 | 90 | 162 | 130
ETP120-15 | 120 | 204 | 173

Variantes ±30%/±25%
Tipo | Potência nominal (kVA) | Corrente de entrada máx. (A) | Corrente de saída nominal (A)
ETP10-30 | 10 | 20 | 14
ETP15-25 | 15 | 29 | 22
ETP15-30 | 15 | 31 | 22
ETP20-25 | 20 | 39 | 29
ETP20-30 | 20 | 41 | 29
ETP30-25 | 30 | 57 | 43
ETP30-30 | 30 | 61 | 43
ETP45-25 | 45 | 86 | 65
ETP45-30 | 45 | 93 | 65
ETP60-25 | 60 | 116 | 87

Características / detalhes técnicos

• Estabilizador de tensão estático trifásico, exemplos de potência de 10 a 120 kVA conforme variante
• Frequência seleccionável: 50 Hz ±5% ou 60 Hz ±5%
• Regulação por IGBT para correcção rápida e precisa
• Controlo independente de fases para gerir cargas desequilibradas
• Tensões alvo seleccionáveis para corresponder às normas de distribuição locais
• Precisão de saída: ±0,5%
• Suporta variação de carga até 100% e desequilíbrio até 100%
• Arrefecimento por ventilação forçada
• Temperatura de funcionamento: -25°C a +45°C; armazenamento: -25°C a +60°C
• Humidade relativa máxima: <95% (sem condensação)
• Capacidade de sobrecarga: 150% por 2 segundos
• Painel em RAL 9005; instrumentação inclui multímetro digital de saída
• Instalação destinada a ambientes interiores
• Proteção contra sobretensões com supressores de surtos classe II na saída
• Protecções adicionais: filtros EMI/RFI, disjuntor de entrada, by-pass automático de protecção e by-pass manual de manutenção
• Múltiplas variantes ETPxx-yy para cobrir diferentes requisitos de potência e corrente

Observações
As variantes disponíveis cobrem uma ampla gama de potências e configurações de corrente de entrada/saída adaptadas a aplicações industriais e comerciais. Contacte o fornecedor para obter dimensões, orientações de instalação e folhas técnicas específicas por variante.
