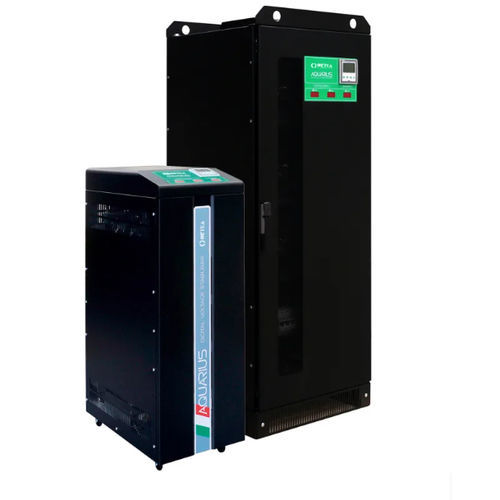

Estabilizador de tensão trifásico AQUARIUS

estáticoautomáticoeletrônico

Descrição
ESTABILIZADORES DE TENSÃO ESTÁTICOS. Estabilizador de tensão trifásico Aquarius (10–120 kVA). Solução tecnológica para evitar problemas causados pela instabilidade da tensão de entrada.

Tipo de produto
ESTABILIZADORES DE TENSÃO ESTÁTICOS

Principais características

• Regulação de tensão: Controlado por IGBT
• Ajuste de parâmetros energéticos: Controlo independente por fase
• Tensão alvo selecionável: 220-230-240V (L-N) / 380-400-415V (L-L)
• Precisão da tensão de saída: ±0.5%
• Variação de carga admissível: Até 100%
• Desequilíbrio de carga admissível: 100%
• Arrefecimento: Ventilação forçada
• Temperatura ambiente: -25/+45°C
• Temperatura de armazenamento: -25/+60°C
• Humidade relativa máx.: <95% (sem condensação)
• Sobrecarga admissível: 150% 2s
• Cor: RAL 9005

Instrumentação e protecções

• Instrumentação: Multímetro digital na saída
• Protecção contra sobretensões: Supressores de surtos classe II na saída
• Protecções adicionais: Filtros EMI/RFI ; By-pass de protecção (automático)

Instalação
Interior

Variante — Aquarius ±20%/±15%
Tipo | Potência nominal | Corrente máxima de entrada | Corrente nominal de saída
ET20-20 | 20 kVA | 36 | 29
ET30-15 | 30 kVA | 51 | 43
ET30-20 | 30 kVA | 54 | 43
ET45-15 | 45 kVA | 76 | 65
ET45-20 | 45 kVA | 81 | 65
ET60-15 | 60 kVA | 102 | 87
ET60-20 | 60 kVA | 109 | 87
ET90-15 | 90 kVA | 153 | 130
ET90-20 | 90 kVA | 162 | 130
ET120-15 | 120 kVA | 204 | 173


Variante — Aquarius ±30%/±25%
Tipo | Potência nominal | Corrente máxima de entrada | Corrente nominal de saída
ET10-30 | 10 kVA | 20 | 14
ET15-25 | 15 kVA | 29 | 22
ET15-30 | 15 kVA | 31 | 22
ET20-25 | 20 kVA | 39 | 29
ET20-30 | 20 kVA | 41 | 29
ET30-25 | 30 kVA | 57 | 43
ET30-30 | 30 kVA | 61 | 43
ET45-25 | 45 kVA | 86 | 65
ET45-30 | 45 kVA | 93 | 65
ET60-25 | 60 kVA | 116 | 87


Características / especificações técnicas

• Frequência: 50Hz ±5% ou 60Hz ±5%
• Regulação de tensão: Controlado por IGBT
• Ajuste dos parâmetros: Controlo independente por fase
• Tensões selecionáveis: 220-230-240V (L-N) / 380-400-415V (L-L)
• Precisão de saída: ±0.5%
• Variação de carga admissível: Até 100%
• Desequilíbrio admissível [%]: 100
• Arrefecimento: Ventilação forçada
• Temperatura ambiente: -25/+45°C
• Temperatura de armazenamento: -25/+60°C
• Humidade relativa máx.: <95% (sem condensação)
• Sobrecarga admissível: 150% durante 2 s
• Protecções: Supressores de surtos classe II, Filtros EMI/RFI, By-pass automático
