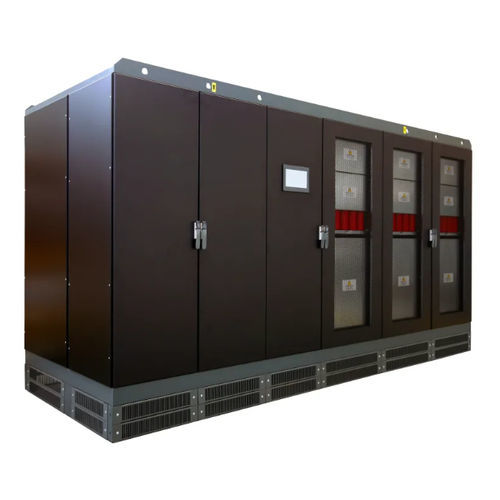

Estabilizador de tensão trifásico ODYSSEY

automáticoeletrônico

Visão geral do produto
Estabilizador de tensão trifásico Odyssey projetado para fornecer tensão de saída estável em instalações elétricas industriais. Faixa de potência: 80–4000 kVA. Controle IGBT com topologia de dupla conversão e regulação independente por fase. Instalação interna; protege equipamentos conectados contra flutuações de tensão de entrada, desequilíbrios e surtos transitórios. Bypass automático para condições de sobrecarga.

Especificações técnicas
Frequência: 50 Hz ±5% ou 60 Hz ±5%
Regulação de tensão: controle IGBT (tecnologia de dupla conversão)
Parâmetros de ajuste: controle independente por fase
Tensões alvo selecionáveis: 220 / 230 / 240 V (L-N) — 380 / 400 / 415 V (L-L)
Precisão da tensão de saída: ±0,5%
Variação de carga admitida: Até 100%
Desequilíbrio de carga admitido [%]: 100
Arrefecimento: ventilação forçada
Temperatura ambiente: 0 a +40°C
Temperatura de armazenamento: 0 a +60°C
Humidade relativa máxima (sem condensação): <95%
Sobrecarga admitida: 110% contínuo, 120% por 60 s, >120% proteção por bypass automático
Cor: RAL 9005
Instrumentação:

• Painel tátil 10" multilíngue (acesso remoto disponível via software dedicado na mesma rede Ethernet)

Instalação: Interna
Sistema de comunicação: MODBUS TCP/IP
Proteção contra sobretensões:

• Supressores de surto de entrada Classe I
• Supressores de surto de saída Classe II

Proteções adicionais:

• Proteção por bypass automático

Características principais

• Faixa de potência nominal: 80 kVA a 4000 kVA (várias variantes de modelo disponíveis)
• Frequência selecionável: 50 Hz ±5% ou 60 Hz ±5%
• Tensões alvo selecionáveis: 220 / 230 / 240 V (fase-neutro) e 380 / 400 / 415 V (fase-fase)
• Precisão da tensão de saída: ±0,5%
• Sobrecarga contínua admitida: 110%; curto prazo 120% por 60 s; >120% gerido por bypass automático
• Método de arrefecimento: ventilação forçada
• Temperatura ambiente de operação: 0 a +40 °C; armazenamento: 0 a +60 °C
• Humidade relativa máxima (sem condensação): <95%
• Controlo e monitorização: painel tátil multilíngue 10"; acesso remoto via software dedicado por Ethernet
• Comunicação: MODBUS TCP/IP
• Proteção contra sobretensões: supressores de entrada Classe I e supressores de saída Classe II
• Instalação: interna
