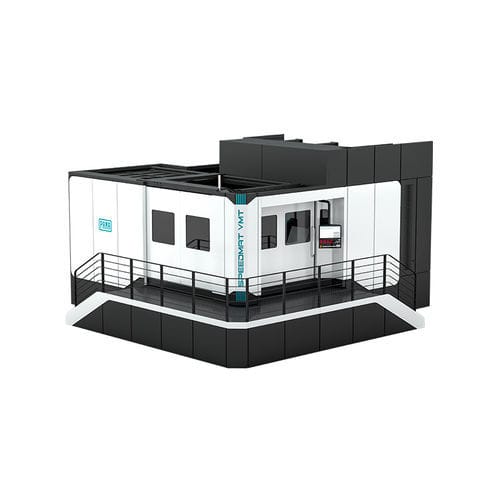

Centro de usinagem de 5 eixos SPEEDMAT VM series

verticalcom mesa móveltipo pórtico

Visão geral do produto
Os centros de usinagem portal PAMA SPEEDMAT VM combinam alta dinâmica e rigidez com elevada precisão da peça para aplicações exigentes em componentes pequenos e médios. Estrutura de portal fixo, travessa móvel e mesa móvel. Disponível em versão fresagem (SPEEDMAT VM) e versão multitarefa fresagem/torneamento (SPEEDMAT VMT).

Projeto e configuração
As estruturas são projetadas por análise de elementos finitos para otimizar massas, aumentar a rigidez estática e dinâmica e melhorar a simetria térmica.

• Soluções de cabeçote disponíveis: cabeçote HVA com eixo contínuo inclinado 45°
• Cabeçote com eixo de inclinação contínua

Ambos os cabeçotes estão disponíveis com fusos eletrónicos em versões de alta velocidade e alto binário.

Opções de mesa e fuso
Versões de mesa: TR (fresagem) para VM e TRT (fresagem & torneamento) para VMT. O conceito de suporte de mesa patenteado da PAMA combina rolamentos de rolos com suporte hidroestático para aumentar a capacidade de carga e precisão.

Automação, acessórios e software
Opções incluem cabeçotes de fixação CNC dedicados, sistemas de mesa com paletes, trocadores automáticos de ferramenta e de cabeçotes. Comando CNC configurável com Siemens ou Heidenhain. Sensores integrados geridos pelo software PAMA permitem ciclos não assistidos, monitorização do processo e otimização energética.

Informações técnicas (resumo)
Diâmetros máximos de peça disponíveis: 1500 mm, 2000 mm e 3000 mm.

Mesas
VM (área de trabalho e mesa)
Curso eixo X (Mesa): 1700 - 2700 mm
Curso eixo Y (Cabeçote): 1500 - 2700 mm
Curso eixo Z (Travessa): 1300 - 1700 mm
Diâmetro de passagem: 1500 - 3000 mm
Tamanho mesa / palete (VM): 1000 x 1000 - 2000 x 2000 mm
Capacidade de carga (VM): até 12.000 kg

VMT (área de trabalho e mesa)
Curso eixo X (Mesa): 1700 - 2700 mm
Curso eixo Y (Cabeçote): 1500 - 2700 mm
Curso eixo Z (Travessa): 1300 - 1700 mm
Diâmetro de passagem: 1500 - 3000 mm
Tamanho mesa / palete (VMT): Ø1250 - Ø2200 mm
Capacidade de carga (VMT): até 8.000 kg
Velocidade de torneamento (VMT): até 350 rpm

Fuso e bancada (resumo)
Transmissão do fuso: Direct Drive
Potência do fuso (S6-40%): 84 / 85 kW (duas configurações)
Binário do fuso (S6-40%): 901 / 450 Nm (duas configurações)
Velocidade do fuso: 8.000 / 12.500 rpm (opções alta velocidade / alto binário)

Acionamentos dos eixos e dinâmica
Avanço rápido eixos X,Y,Z: até 50.000 mm/min
Avanço rápido eixo B: até 10 rpm
Aceleração eixos X,Y,Z: 3 m/s²

Binários típicos bancada A / HVA
SPEEDMAT VM (bancada A / HVA): binário de contorno eixo A 4000 Nm; binário de aperto eixo A 8000 Nm
SPEEDMAT VMT (bancada A / HVA): binário de contorno eixo A 5000 Nm; binário de aperto eixo A 10000 Nm

Especificações técnicas

• Família de produto: SPEEDMAT VM (também disponível como multitarefa SPEEDMAT VMT)
• Estrutura: portal fixo com travessa móvel e mesa móvel
• Diâmetros de peça disponíveis: 1500 mm, 2000 mm, 3000 mm
• Curso X (mesa): 1700 - 2700 mm
• Curso Y (bancada): 1500 - 2700 mm
• Curso Z (travessa): 1300 - 1700 mm
• Tamanho mesa / palete (VM): 1000 x 1000 - 2000 x 2000 mm
• Tamanho mesa / palete (VMT): Ø1250 - Ø2200 mm
• Capacidade de carga: até 12.000 kg (VM), até 8.000 kg (VMT)
• Velocidade de torneamento (VMT): até 350 rpm
• Transmissão do fuso: Direct Drive
• Potência do fuso (S6-40%): 84 / 85 kW
• Binário do fuso (S6-40%): 901 / 450 Nm
• Velocidade do fuso: 8.000 / 12.500 rpm
• Binário contorno eixo A: 4000 Nm (VM) / 5000 Nm (VMT)
• Binário aperto eixo A: 8000 Nm (VM) / 10000 Nm (VMT)
• Avanço rápido eixos X,Y,Z: até 50.000 mm/min
• Aceleração eixos X,Y,Z: 3 m/s²
• Avanço rápido eixo B: até 10 rpm
• Versões de mesa: TR (fresagem), TRT (fresagem + torneamento)
• Cabeçotes disponíveis: HVA (eixo contínuo 45°) e cabeçote A (eixo de inclinação contínua)
• CNC: opções Siemens ou Heidenhain
• Conceito de suporte de mesa patentado: combina rolamentos de rolos com suporte hidroestático
