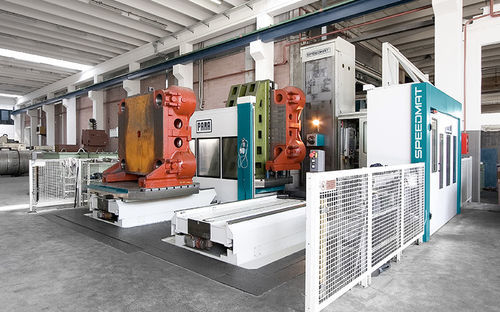

Centro de mandrilamento-fresamento CNC SPEEDMAT series

de coluna móvelmultieixospara peças de grandes dimensões

Visão geral do produto
Os centros de mandrilhamento e fresamento PAMA SPEEDMAT combinam amortecimento e alta rigidez com precisão para usinagem pesada. Apresentam estrutura em T com coluna móvel e mesa móvel; a coluna é termicamente simétrica com um cabeçote central para máxima precisão geométrica. Disponíveis em versões de fresamento ou multitarefa (fresamento e torneamento).

Opções de cabeçote

• W headstock: barra de mandrilhamento com transmissão mecânica (2 velocidades)
• WD headstock: barra de mandrilhamento com transmissão Direct Drive
• MD headstock: fuso motorizado com transmissão Direct Drive

Projeto e características
As estruturas são projetadas por análise de elementos finitos para otimizar a distribuição de massa, rigidez estática e dinâmica e simetria térmica. Os fusos de mandrilhamento W e WD incluem sistema de feedback para compensar alongamentos térmicos (patente PAMA). As mesas de fresamento utilizam eixos rotativos hidrostáticos para garantir rigidez e amortecimento. Para multitarefa, mesas hidrostáticas TRT proporcionam alto desempenho de torneamento. A versatilidade da máquina pode ser ampliada com cabeçotes de acessórios CNC, mesas paletizadas, trocadores automáticos de ferramentas e cabeçotes. Controles CNC: Siemens, Heidenhain, Fanuc.

Tabelas técnicas (resumo)
Faixa de diâmetros máximos da peça: 2200 mm até 5000 mm

ÁREA DE TRABALHO
Curso X (Mesa): 2200 - 5000 mm
Curso Y (Cabeçote): 1750 - 3750 mm
Curso Z (Coluna): 1500 - 4000 mm
Diâmetro de trabalho: 2200 - 5000 mm

MESAS DE FRESAMENTO
Tamanho mesa ou palete: 1250x1250 - 3000x3000 mm
Capacidade de carga: até 50000 kg
Avanço rápido eixo B: até 6 rpm

MESAS DE TORNEAMENTO
Tamanho mesa ou palete: Ø1250 - Ø3500 mm
Capacidade de carga: até 32000 kg
Velocidade de torneamento: até 300 rpm

W HEADSTOCK (barra de mandrilhamento com troca de faixa)
Diâmetro do fuso de mandrilhamento: 130 - 160 mm
Eixo W (fuso de mandrilhamento): 800 mm
Transmissão do fuso: 2 velocidades
Potência do fuso (S1): 41 - 82 kW
Torque do fuso (S1): 1389 - 3451 Nm
Velocidade do fuso: 3000 - 4000 rpm

WD HEADSTOCK (barra Direct Drive)
Diâmetro do fuso de mandrilhamento: 120 - 160 mm
Eixo W (fuso de mandrilhamento): 600 - 800 mm
Transmissão do fuso: Direct Drive
Potência do fuso (S1): 66 - 82 kW
Torque do fuso (S1): 1175 - 2494 Nm
Velocidade do fuso: 4000 - 5000 rpm

MD HEADSTOCK (fuso Direct Drive)
Transmissão do fuso: Direct Drive
Potência do fuso (S1): 66 - 90 kW
Torque do fuso (S1): 822 - 2494 Nm
Velocidade do fuso: 4000 - 6000 rpm

CARACTERÍSTICAS DOS EIXOS LINEARES
Avanços rápidos eixos X, Y, Z: até 50000 mm/min

Modelos / Tamanhos
Tamanhos de modelo disponíveis indicados: 3000 - 3800 - 4600 - 5000

Especificações técnicas

• Faixa de diâmetros máximos da peça: 2200 mm – 5000 mm
• Curso X (Mesa): 2200 – 5000 mm
• Curso Y (Cabeçote): 1750 – 3750 mm
• Curso Z (Coluna): 1500 – 4000 mm
• Diâmetro de trabalho: 2200 – 5000 mm
• Tamanhos mesas de fresamento: 1250x1250 – 3000x3000 mm
• Capacidade mesas de fresamento: até 50000 kg
• Avanço rápido eixo B: até 6 rpm
• Tamanhos mesas de torneamento: Ø1250 – Ø3500 mm
• Capacidade mesas de torneamento: até 32000 kg
• Velocidade de torneamento: até 300 rpm
• W headstock: diâmetro do fuso de mandrilhamento 130–160 mm; eixo W 800 mm; transmissão 2 velocidades; potência 41–82 kW; torque 1389–3451 Nm; velocidade 3000–4000 rpm
• WD headstock: diâmetro do fuso de mandrilhamento 120–160 mm; eixo W 600–800 mm; Direct Drive; potência 66–82 kW; torque 1175–2494 Nm; velocidade 4000–5000 rpm
• MD headstock: Direct Drive; potência 66–90 kW; torque 822–2494 Nm; velocidade 4000–6000 rpm
• Avanços rápidos eixos lineares: até 50000 mm/min
