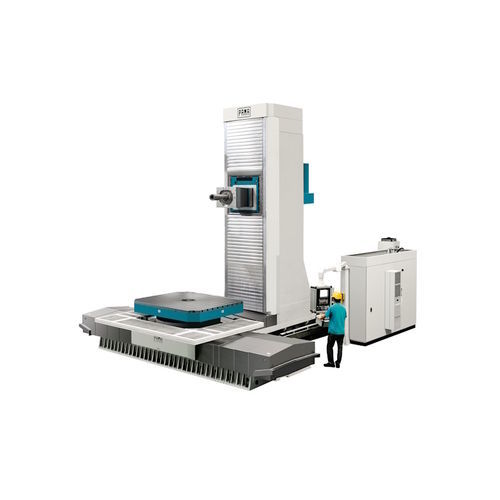

Centro de mandrilamento-fresamento CNC SPEEDMAT RAM series

verticalColuna Tde coluna móvel

Visão geral
Os centros de mandrilamento e fresamento PAMA Speedmat RAM combinam elevada rigidez estática e dinâmica com guia hidrostática e projeto com simetria térmica, destinados ao usinamento de componentes de pequeno e médio porte. A estrutura em T integra uma coluna móvel e uma mesa deslocável; disponíveis em versões de fresamento e multitarefa fresamento-torno.

Projeto e características principais
A estrutura foi estudada por análise de elementos finitos para otimizar a distribuição de massa, garantir rigidez estática e dinâmica e melhorar a simetria térmica. O ram é guiado hidrostáticamente dentro do cabeçote e inclui um sistema de feedback em tempo real para compensar a dilatação térmica. Eixos rotativos hidrostáticos e soluções de mesa asseguram amortecimento e rigidez na fonte, garantindo precisão em cortes pesados e ciclos longos.

Opções de cabeçote e acessórios

• Cabeçote-ram W: barra de mandrilamento com transmissão mecânica
• Cabeçote-ram WD: barra de mandrilamento com transmissão Direct Drive
• Cabeçote-ram MD: driver com transmissão Direct Drive

Opções adicionais e software
Configuração possível com cabeçotes de fixação CNC, sistemas de paletização/mesa, trocadores automáticos de ferramenta e cabeçote. Controles CNC disponíveis: Siemens, Heidenhain, Fanuc.

Informações técnicas (resumo)
A gama PAMA Speedmat RAM oferece diâmetros máximos de peça de 2200 a 5000 mm. Informações técnicas principais: cursos dos eixos, tamanhos e capacidades das mesas, opções de cabeçote/mandril e velocidade de avanço rápido dos eixos lineares.

Tabelas (valores e faixas)
ÁREA DE TRABALHO
Cursos eixo X (mesa): 2200 - 5000 mm
Cursos eixo Y (cabeçote): 1750 - 4000 mm
Cursos eixo V (coluna): 1500 - 4000 mm
Cursos eixo Z (ram): 1200 / 1600 mm
Diâmetro de passagem: 2200 - 5000 mm

MESAS DE FRESAGEM
Tamanho mesa ou palete: 1250x1250 - 3000x3000 mm
Capacidade de carga: até 50000 kg
Avanço rápido eixo B: até 6 rpm

MESAS DE TORNEAMENTO
Tamanho mesa ou palete: Ø1250 - Ø3500 mm
Capacidade de carga: até 32000 kg
Velocidade de torneamento: até 300 rpm

CABEÇOTE- RAM W (barra de mandrilamento com mudança de faixa)
Secção do ram: 430x430 mm
Diâmetro do fuso de mandrilamento: 130 - 160 mm
Eixo W (fuso de mandrilamento): 800 mm
Transmissão do fuso: 2 faixas
Potência fuso (S1): 41 - 82 kW
Binário fuso (S1): 1389 - 3451 Nm
Velocidade fuso: 3000 - 4000 rpm

CABEÇOTE- RAM WD (barra Direct Drive)
Secção do ram: 430x430 mm
Diâmetro do fuso de mandrilamento: 120 mm
Eixo W (fuso de mandrilamento): 600 mm
Transmissão do fuso: Direct Drive
Potência fuso (S1): 66 kW
Binário fuso (S1): 1175 Nm
Velocidade fuso: 5000 rpm

CABEÇOTE- RAM MD (driver Direct Drive)
Secção do ram: 430x430 mm
Transmissão do fuso: Direct Drive
Potência fuso (S1): 66 - 90 kW
Binário fuso (S1): 822 - 1175 Nm
Velocidade fuso: 6000 rpm

CARACTERÍSTICAS DOS EIXOS LINEARES
Avanço rápido eixos X, Y, V, Z: até 40000 mm/min

Características técnicas

• Família de modelos: SPEEDMAT RAM
• Estrutura da máquina: T-type com coluna móvel e mesa deslocável
• Diâmetro máximo da peça: 2200 - 5000 mm
• Curso eixo X (mesa): 2200 - 5000 mm
• Curso eixo Y (cabeçote): 1750 - 4000 mm
• Curso eixo V (coluna): 1500 - 4000 mm
• Curso eixo Z (ram): 1200 / 1600 mm
• Secção do ram: 430x430 mm
• Tamanhos mesas de fresagem: 1250x1250 - 3000x3000 mm
• Capacidade mesas de fresagem: até 50000 kg
• Tamanhos mesas de torneamento: Ø1250 - Ø3500 mm
• Capacidade mesas de torneamento: até 32000 kg
• Avanço rápido eixo B: até 6 rpm
• Avanço rápido eixos lineares: até 40000 mm/min
• Opções de cabeçote: W, WD, MD (mudança de faixa mecânica / Direct Drive / Direct Drive driver)
• Faixa de potência do fuso: 41 - 90 kW conforme cabeçote
• Faixa de binário do fuso: 822 - 3451 Nm conforme cabeçote
• Velocidades do fuso: até 6000 rpm conforme cabeçote
• Guiamento hidrostático e eixos rotativos hidrostáticos para amortecimento e rigidez
• Medidas de simetria térmica e compensação em tempo real da dilatação do ram (patenteado)
• Opções CNC: Siemens, Heidenhain, Fanuc
