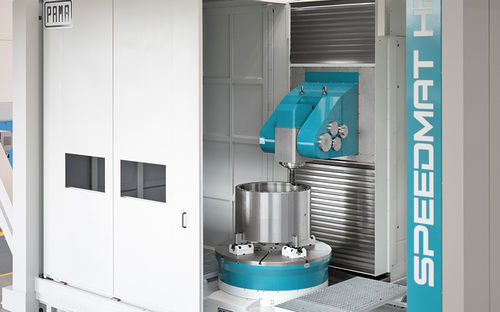

Centro de usinagem de 5 eixos SPEEDMAT HPcom fuso rotativode coluna móvelcom mesa móvel
Guardar nos favoritos
Comparar
Características
- Número de eixos
- de 5 eixos
- Orientação do eixo-árvore
- com fuso rotativo
- Estrutura
- de coluna móvel, com mesa móvel
- Função adicional
- de fresagem, de torneamento
- Aplicações
- para trabalhos pesados, para peças de grandes dimensões, para cargas pesadas
- Outras características
- de alto desempenho, de alta rigidez, com trocador automático de ferramentas, com trocador de pallet integrado, hidrostático, de médias dimensões, com translação e rotação de perfilado
- Curso X
MÁX: 4.600 mm
(181,1 in)MÍN: 2.200 mm
(86,61 in)- Curso Y
MÁX: 3.500 mm
(137,8 in)MÍN: 1.700 mm
(66,93 in)- Curso Z
MÁX: 3.200 mm
(125,98 in)MÍN: 2.000 mm
(78,74 in)- Velocidade de rotação
8.000 rpm, 12.500 rpm
(50.265 rad.min-1, 78.540 rad.min-1)- Potência
55 kW, 66 kW, 74 kW, 105 kW
(74,78 hp, 89,73 hp, 100,61 hp, 142,76 hp)- Velocidade de avanço no eixo X
MÁX: 833,33 mm/s
MÍN: 0 mm/s
- Velocidade de avanço no eixo Y
MÁX: 833,33 mm/s
MÍN: 0 mm/s
- Velocidade de avanço no eixo Z
MÁX: 0,83 m/s
(2,72 ft/s)MÍN: 0 m/s
(0 ft/s)- Capacidade máx. da mesa
MÁX: 35.000 kg
(77.162 lb)MÍN: 0 kg
(0 lb)
Descrição
Visão geral
Os centros de usinagem PAMA SPEEDMAT HP combinam amortecimento, alta dinâmica e rigidez para garantir usinagem precisa de componentes de pequeno e médio porte. Disponíveis nas versões fresamento (HP) e multitarefa fresamento/torneamento (HPT), atendem aplicações industriais exigentes com grandes diâmetros e elevadas cargas.
Estrutura e versões
As máquinas possuem estrutura em T com coluna móvel e mesa deslizante. A coluna termicamente simétrica com cabeçote central assegura precisão repetível. Famílias: SPEEDMAT HP (fresagem) e SPEEDMAT HPT (fresagem + torneamento).
Cabeçotes disponíveis
Projeto e opções
As estruturas foram estudadas por elementos finitos para otimizar massas e garantir alta rigidez estática e dinâmica, além de maior simetria térmica. As mesas de fresagem possuem eixos rotativos hidrostáticos para máxima rigidez e amortecimento. Mesas híbridas TRT patenteadas pela PAMA combinam rolamentos de rolos com suporte hidrostático para aplicações multitarefa. Opções: cabeçotes CNC, sistemas de paletização, trocadores automáticos de ferramenta e cabeçote. Controladores CNC: Siemens, Heidenhain, Fanuc.
Informações técnicas — gama SPEEDMAT HP
A gama SPEEDMAT HP cobre diâmetros máximos de peça de 2200 mm até 4600 mm.
Modelos HP
HP1 - HP2 - HP3 - HP4 - HP5 - HP6 - HP7
ÁREA DE TRABALHO
Curso eixo X (Mesa): 2200 - 4600 mm
Curso eixo Y (Cabeçote): 1700 - 3500 mm
Curso eixo Z (Coluna): 2000 - 3200 mm
Diâmetro de passagem: 2200 - 4600 mm
MESAS DE FRESAGEM
Tamanho mesa/palet: 1000x1000 - 2000x2500 mm
Capacidade de carga: até 35000 kg
Avanço rápido eixo B: até 10 rpm
CABEÇOTE HVA (HP)
Transmissão do fuso: Direct Drive
Potência do fuso (S1): 74 kW
Torque do fuso (S1): 609 / 286 Nm
Rotação do fuso: 8000 / 12500 rpm
Torque contorno eixo A: 4000 Nm
Torque de aperto eixo A: 8000 Nm
CABEÇOTE AHD (HP)
Transmissão do fuso: Direct Drive
Potência do fuso (S1): 55 / 66 / 105 kW
Torque do fuso (S1): 750 / 320 / 1035 Nm
Rotação do fuso: 6000 / 12000 / 6000 rpm
Torque contorno eixo A: 8000 Nm
Torque de aperto eixo A: 12000 Nm
CARACTERÍSTICAS DOS EIXOS LINEARES (HP)
Avanço rápido eixos X, Y, Z: até 50000 mm/min
Informações técnicas — gama SPEEDMAT HPT
Modelos HPT
HPT1 - HPT2 - HPT3 - HPT5
ÁREA DE TRABALHO (HPT)
Curso eixo X (Mesa): 2200 - 3800 mm
Curso eixo Y (Cabeçote): 1700 - 3000 mm
Curso eixo Z (Coluna): 2000 - 3200 mm
Diâmetro de passagem: 2200 - 3800 mm
MESAS DE TORNEAMENTO (HPT)
Tamanho mesa/palet: Ø1250 - Ø2500
Capacidade de carga: até 15000 kg
Velocidade de torneamento: até 350 rpm
CABEÇOTE HVA (HPT)
Transmissão do fuso: Direct Drive
Potência do fuso (S1): 74 kW
Torque do fuso (S1): 609 / 286 Nm
Rotação do fuso: 8000 / 12500 rpm
Torque contorno eixo A: 4000 Nm
Torque de aperto eixo A: 8000 Nm
CABEÇOTE AHD (HPT)
Transmissão do fuso: Direct Drive
Potência do fuso (S1): 55 / 66 / 105 kW
Torque do fuso (S1): 730 / 320 / 1035 Nm
Rotação do fuso: 6000 / 12000 / 6000 rpm
Torque contorno eixo A: 8000 Nm
Torque de aperto eixo A: 12000 Nm
CARACTERÍSTICAS DOS EIXOS LINEARES (HPT)
Avanço rápido eixos X, Y, Z: até 50000 mm/min
Especificações técnicas
Os centros de usinagem PAMA SPEEDMAT HP combinam amortecimento, alta dinâmica e rigidez para garantir usinagem precisa de componentes de pequeno e médio porte. Disponíveis nas versões fresamento (HP) e multitarefa fresamento/torneamento (HPT), atendem aplicações industriais exigentes com grandes diâmetros e elevadas cargas.
Estrutura e versões
As máquinas possuem estrutura em T com coluna móvel e mesa deslizante. A coluna termicamente simétrica com cabeçote central assegura precisão repetível. Famílias: SPEEDMAT HP (fresagem) e SPEEDMAT HPT (fresagem + torneamento).
Cabeçotes disponíveis
- Cabeçote HVA com eixo contínuo inclinado a 45°
- Cabeçote AHD com eixo basculante contínuo
Projeto e opções
As estruturas foram estudadas por elementos finitos para otimizar massas e garantir alta rigidez estática e dinâmica, além de maior simetria térmica. As mesas de fresagem possuem eixos rotativos hidrostáticos para máxima rigidez e amortecimento. Mesas híbridas TRT patenteadas pela PAMA combinam rolamentos de rolos com suporte hidrostático para aplicações multitarefa. Opções: cabeçotes CNC, sistemas de paletização, trocadores automáticos de ferramenta e cabeçote. Controladores CNC: Siemens, Heidenhain, Fanuc.
Informações técnicas — gama SPEEDMAT HP
A gama SPEEDMAT HP cobre diâmetros máximos de peça de 2200 mm até 4600 mm.
Modelos HP
HP1 - HP2 - HP3 - HP4 - HP5 - HP6 - HP7
ÁREA DE TRABALHO
Curso eixo X (Mesa): 2200 - 4600 mm
Curso eixo Y (Cabeçote): 1700 - 3500 mm
Curso eixo Z (Coluna): 2000 - 3200 mm
Diâmetro de passagem: 2200 - 4600 mm
MESAS DE FRESAGEM
Tamanho mesa/palet: 1000x1000 - 2000x2500 mm
Capacidade de carga: até 35000 kg
Avanço rápido eixo B: até 10 rpm
CABEÇOTE HVA (HP)
Transmissão do fuso: Direct Drive
Potência do fuso (S1): 74 kW
Torque do fuso (S1): 609 / 286 Nm
Rotação do fuso: 8000 / 12500 rpm
Torque contorno eixo A: 4000 Nm
Torque de aperto eixo A: 8000 Nm
CABEÇOTE AHD (HP)
Transmissão do fuso: Direct Drive
Potência do fuso (S1): 55 / 66 / 105 kW
Torque do fuso (S1): 750 / 320 / 1035 Nm
Rotação do fuso: 6000 / 12000 / 6000 rpm
Torque contorno eixo A: 8000 Nm
Torque de aperto eixo A: 12000 Nm
CARACTERÍSTICAS DOS EIXOS LINEARES (HP)
Avanço rápido eixos X, Y, Z: até 50000 mm/min
Informações técnicas — gama SPEEDMAT HPT
Modelos HPT
HPT1 - HPT2 - HPT3 - HPT5
ÁREA DE TRABALHO (HPT)
Curso eixo X (Mesa): 2200 - 3800 mm
Curso eixo Y (Cabeçote): 1700 - 3000 mm
Curso eixo Z (Coluna): 2000 - 3200 mm
Diâmetro de passagem: 2200 - 3800 mm
MESAS DE TORNEAMENTO (HPT)
Tamanho mesa/palet: Ø1250 - Ø2500
Capacidade de carga: até 15000 kg
Velocidade de torneamento: até 350 rpm
CABEÇOTE HVA (HPT)
Transmissão do fuso: Direct Drive
Potência do fuso (S1): 74 kW
Torque do fuso (S1): 609 / 286 Nm
Rotação do fuso: 8000 / 12500 rpm
Torque contorno eixo A: 4000 Nm
Torque de aperto eixo A: 8000 Nm
CABEÇOTE AHD (HPT)
Transmissão do fuso: Direct Drive
Potência do fuso (S1): 55 / 66 / 105 kW
Torque do fuso (S1): 730 / 320 / 1035 Nm
Rotação do fuso: 6000 / 12000 / 6000 rpm
Torque contorno eixo A: 8000 Nm
Torque de aperto eixo A: 12000 Nm
CARACTERÍSTICAS DOS EIXOS LINEARES (HPT)
Avanço rápido eixos X, Y, Z: até 50000 mm/min
Especificações técnicas
- Produto: centros de usinagem 5 eixos — variantes fresagem e multitarefa fresagem/torneamento
- Estrutura: T-type com coluna móvel e mesa deslizante; coluna termicamente simétrica
- Diâmetros peça (HP): 2200 - 4600 mm
- Diâmetros peça (HPT): 2200 - 3800 mm
- Tamanhos mesa/palet (HP): 1000x1000 - 2000x2500 mm
- Tamanhos mesa/palet (HPT torneamento): Ø1250 - Ø2500
- Capacidade de carga (mesas fresagem HP): até 35000 kg
- Capacidade de carga (mesas torneamento HPT): até 15000 kg
- Potência do fuso (exemplos): HVA 74 kW; AHD 55/66/105 kW
- Velocidades do fuso (exemplos): 6000 / 8000 / 12000 / 12500 rpm (dependendo do cabeçote e configuração)
- Torque contorno eixo A: até 8000 Nm (típico)
- Torque de aperto eixo A: até 12000 Nm (AHD)
- Avanço rápido eixos lineares: até 50000 mm/min
- Controladores CNC disponíveis: Siemens, Heidenhain, Fanuc
