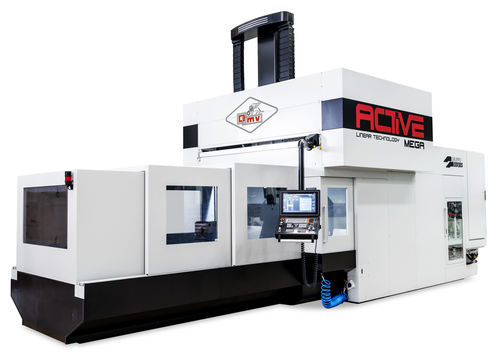

Centro de usinagem de 5 eixos ACTIVE MEGA

universalpara açopara alumínio

Visão geral ACTIVE MEGA é um centro de usinagem com motores lineares, pórtico fixo e mesa móvel, projetado para usinagens de alta dinâmica em peças de grande volume. É o maior modelo da linha ACTIVE, concebido para oferecer precisão e desempenho dinâmico em componentes de grande porte. O projeto por elementos finitos (FEM) otimiza a rigidez estrutural e reduz as vibrações, melhorando o desempenho em desbaste e acabamento e a economia do ciclo de usinagem.

Projeto e movimentação A máquina está equipada com acionamentos de eixos por motores lineares para movimentos rápidos, suaves e sem desgaste mecânico. Estrutura com pórtico fixo e mesa móvel que proporciona ampla área de trabalho mantendo a pegada no solo reduzida. Estabilização térmica do carro e baixos atritos nos eixos para altas acelerações e repetibilidade.

Magazino de ferramentas e sistema de cavacos Magazino de ferramentas configurável, posicionado fora da área de trabalho. Evacuação de cavacos através de roscas sem-fim que alimentam um transportador de tiragem com descarga lateral. O revestimento em túnel deixa a mesa livre para carga/descarga e garante fácil acessibilidade à área de trabalho.

Integração e automação Ampla possibilidade de paletização e diversas integrações com sistemas de produção flexível (FMS). Projetado para usinagens 3 e 5 eixos em alta velocidade, adequado para integração em sistemas automatizados e processos não assistidos, oferecendo equilíbrio entre desempenho dinâmico e estabilidade geométrica.

Aplicações

• Automotivo
• Aviação
• Engenharia geral
• Geração de energia
• Espaço

Principais pontos de valor / Hotspots

• Acionamentos de eixos com motores lineares para alta dinâmica
• Pórtico fixo com mesa móvel
• Ampla área de trabalho com pegada no solo reduzida
• Estabilização térmica do carro
• Versatilidade no equipamento da área de trabalho
• Acesso ergonômico à área de trabalho

Cabeçotes e soluções disponíveis

• TET — cabeçote universal contínuo de posicionamento com motospindel
• TWE — cabeçote em forquilha com motospindel
• TUB — cabeçote bi-rotativo com motospindel

Documentação Brochura disponível mediante pedido (documentação técnica e brochura do produto).

Especificações técnicas

• Nome comercial: ACTIVE MEGA
• Tipo: centro de usinagem com motores lineares, pórtico fixo e mesa móvel
• Curso longitudinal: 2.200 • 3.200 • 4.200 mm
• Curso transversal: 2.050 mm
• Curso vertical: 1.100 mm
• Avanços rápidos: 0 ÷ 60.000 mm/min (valor indicativo de catálogo)
• Spindle: até 47 kW • 190 Nm • 22.000 rpm (variantes disponíveis)
• Velocidade do spindle (variantes): até 18.000 rpm e até 22.000 rpm conforme configuração
• Cono do spindle (opções): HSK-63A • ISO40 • HSK-100A • ISO50 (dependendo da versão)
• Acionamentos: motores lineares nos eixos para altas acelerações e baixo desgaste
• Magazino de ferramentas: configurável, posicionado fora da área de trabalho
• Sistema de cavacos: roscas sem-fim + transportador de tiragem com descarga lateral
• Aplicações típicas: aeroespacial, geração de energia, moldes, engenharia de precisão, automotivo
