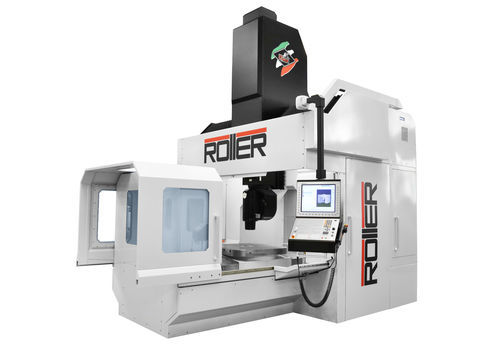

Centro de usinagem de 5 eixos ROLLER
de 6 eixosuniversalpara aço

Centro de usinagem de 5 eixos - ROLLER - Parpas - de 6 eixos / universal / para aço
Centro de usinagem de 5 eixos - ROLLER - Parpas - de 6 eixos / universal / para aço
Centro de usinagem de 5 eixos - ROLLER - Parpas - de 6 eixos / universal / para aço - imagem - 2
Centro de usinagem de 5 eixos - ROLLER - Parpas - de 6 eixos / universal / para aço - imagem - 3
Centro de usinagem de 5 eixos - ROLLER - Parpas - de 6 eixos / universal / para aço - imagem - 4
Centro de usinagem de 5 eixos - ROLLER - Parpas - de 6 eixos / universal / para aço - imagem - 5
Centro de usinagem de 5 eixos - ROLLER - Parpas - de 6 eixos / universal / para aço - imagem - 6
Guardar nos favoritos
Comparar

Características

Número de eixos
de 5 eixos, de 6 eixos
Orientação do eixo-árvore
universal
Material usinado
para aço, para alumínio, para liga de alumínio, para liga de titânio, para liga leve, para aço inoxidável, para compósitos
Estrutura
com pórtico fixo, com mesa giratória inclinada
Cone
HSK-63-A
Função adicional
de fresagem, para furação, de torneamento, de retificação
Aplicações
para perfis de alumínio, para perfis, para a indústria automóvel, para moldes, para a indústria aeroespacial, para aeronáutica, para a indústria dos moldes, para a indústria do alumínio, para a indústria aeronáutica, para titânio, para turbina a gás
Outras características
de alta velocidade, de alto desempenho, de alta produtividade, compacto, de alta precisão, de alta rigidez, de carga automática, com trocador automático de ferramentas, com trocador de pallet integrado, de produção
Curso X

MÁX: 2.000 mm
(78,74 in)

MÍN: 1.200 mm
(47,24 in)

Curso Y

MÁX: 2.030 mm
(79,92 in)

MÍN: 1.800 mm
(70,87 in)

Curso Z

1.000 mm
(39,37 in)

Velocidade de rotação

MÁX: 22.000 rpm
(138.230 rad.min-1)

MÍN: 0 rpm
(0 rad.min-1)

Potência

MÁX: 47 W
(0,06 hp)

MÍN: 0 W
(0 hp)

Velocidade de avanço no eixo X

MÁX: 30.000 mm/min
(19,69 in/s)

MÍN: 0 mm/min
(0 in/s)

Velocidade de avanço no eixo Y

MÁX: 30.000 mm/min
(19,69 in/s)

MÍN: 0 mm/min
(0 in/s)

Velocidade de avanço no eixo Z

MÁX: 30.000 mm/min
(19,69 in/s)

MÍN: 0 mm/min
(0 in/s)

Descrição

Descrição
ROLLER é um centro de usinagem 5 eixos com pórtico fixo e mesa móvel rotativa, projetado para oferecer um equilíbrio ideal entre desempenho, confiabilidade e acessibilidade. Garante movimentos suaves e precisos, sendo adequado para usinagem 5 eixos em componentes cilíndricos, simétricos ou de geometria complexa.

O projeto, otimizado por análise FEM, aumenta a rigidez estrutural e contribui para a eliminação de vibrações durante a usinagem. Baixos atritos e elevadas acelerações dos eixos proporcionam desempenho dinâmico elevado, tanto em acabamento quanto em desbaste, beneficiando a economia do ciclo de trabalho.

A máquina dispõe de almoxarifado de ferramentas configurável posicionado fora da área de trabalho. A evacuação de cavacos é feita por parafusos transportadores que conduzem os cavacos a um transportador dragante com saída lateral. O revestimento com abertura em túnel liberta a mesa para carga/descarga e permite fácil acessibilidade à zona de trabalho.

Aplicações
  • Automotivo
  • Aviação
  • Engenharia geral
  • Geração de energia
  • Espaço

Características / pontos fortes
  • Estrutura com pórtico fixo e mesa móvel
  • Configurações com soluções torno/fresa
  • Versatilidade de fixação na área de trabalho
  • Amplo acesso à área de trabalho
  • Possibilidade de paletização e integração em sistemas de produção flexíveis
  • Almoxarifado de ferramentas posicionado fora da área de trabalho
  • Evacuação de cavacos por parafusos e transportador dragante com saída lateral
  • Revestimento com abertura em túnel para facilitar carga/descarga
  • Compacta e versátil, adequada para células automatizadas e ciclos de produção flexíveis

Características / especificações técnicas
  • Corsa longitudinal: 1.200 mm
  • Corsa transversal: 1.800 mm
  • Corsa vertical: 1.000 mm
  • Avanços: 0 ÷ 30.000 mm/1`
  • Fuso: até 47 kW • 190 Nm • 22.000 rpm
  • Cone do fuso: HSK-63A
  • Torque (indicação): 117 Nm (valor presente na documentação da página)
  • Potência (indicação): 37 kW (valor presente na documentação da página)
  • Velocidade do fuso (indicação): 22.000 rpm
  • Magazine de ferramentas: configurável, posicionado fora da área de trabalho
  • Sistemas de evacuação de cavacos: parafusos + transportador dragante com saída lateral
