Centro de usinagem de 5 eixos ACTIVE FIVE
universalpara açopara alumínio

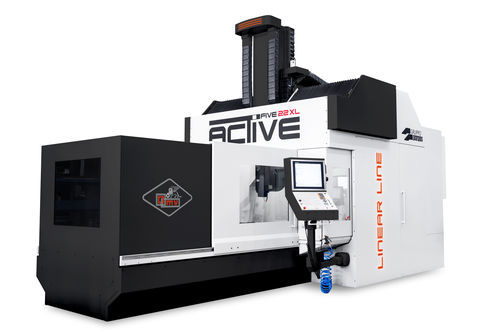

Centro de usinagem de 5 eixos - ACTIVE FIVE - Parpas - universal / para aço / para alumínio
Centro de usinagem de 5 eixos - ACTIVE FIVE - Parpas - universal / para aço / para alumínio
Centro de usinagem de 5 eixos - ACTIVE FIVE - Parpas - universal / para aço / para alumínio - imagem - 2
Centro de usinagem de 5 eixos - ACTIVE FIVE - Parpas - universal / para aço / para alumínio - imagem - 3
Centro de usinagem de 5 eixos - ACTIVE FIVE - Parpas - universal / para aço / para alumínio - imagem - 4
Centro de usinagem de 5 eixos - ACTIVE FIVE - Parpas - universal / para aço / para alumínio - imagem - 5
Centro de usinagem de 5 eixos - ACTIVE FIVE - Parpas - universal / para aço / para alumínio - imagem - 6
Centro de usinagem de 5 eixos - ACTIVE FIVE - Parpas - universal / para aço / para alumínio - imagem - 7
Centro de usinagem de 5 eixos - ACTIVE FIVE - Parpas - universal / para aço / para alumínio - imagem - 8
Centro de usinagem de 5 eixos - ACTIVE FIVE - Parpas - universal / para aço / para alumínio - imagem - 9
Guardar nos favoritos
Comparar

Características

Número de eixos
de 5 eixos
Orientação do eixo-árvore
universal
Material usinado
para aço, para alumínio, para liga de alumínio, para liga de titânio, para liga leve, para aço inoxidável, para compósitos
Estrutura
com pórtico fixo, com mesa móvel
Cone
HSK-63-A
Função adicional
de fresagem
Outras características
de alta velocidade, de alto desempenho, de alta produtividade, de alta velocidade de avanço, de alta precisão, de alta rigidez, de alta potência, de motores lineares, de carga automática, com trocador automático de ferramentas
Curso X

MÁX: 4.000 mm
(157,48 in)

MÍN: 2.200 mm
(86,61 in)

Curso Y

2.030 mm
(79,92 in)

Curso Z

1.000 mm
(39,37 in)

Velocidade de rotação

MÁX: 22.000 rpm
(138.230 rad.min-1)

MÍN: 0 rpm
(0 rad.min-1)

Potência

MÁX: 47 kW
(63,9 hp)

MÍN: 0 kW
(0 hp)

Velocidade de avanço no eixo X

MÁX: 60.000 mm/min
(39,37 in/s)

MÍN: 0 mm/min
(0 in/s)

Velocidade de avanço no eixo Y

MÁX: 60.000 mm/min
(39,37 in/s)

MÍN: 0 mm/min
(0 in/s)

Velocidade de avanço no eixo Z

MÁX: 60.000 mm/min
(39,37 in/s)

MÍN: 0 mm/min
(0 in/s)

Descrição

Visão geral
Centro de usinagem 5 eixos com motores lineares, pórtico fixo e mesa móvel projetado para operações 5 eixos de alta velocidade. Projetado para garantir elevada dinâmica, precisão e confiabilidade; adequado para componentes de geometria complexa nos setores aeroespacial, moldes, geração de energia e engenharia de precisão.

Principais características
Motorização em todos os eixos com motores lineares para movimentos rápidos, suaves e sem desgaste. Estrutura rígida otimizada com análise FEM para redução/eliminação de vibrações durante a usinagem. Baixo atrito e altas acelerações dos eixos proporcionam alto desempenho dinâmico em acabamento e desbaste, melhorando a economia de todo o ciclo de usinagem.

Detalhes de concepção e funcionamento
Magazino de ferramentas configurável e posicionado fora da área de trabalho. Evacuação de cavacos por parafusos com transportador dragante e saída lateral. Carenagem com solução de abertura em túnel que libera a mesa para carga/descarga da peça e facilita o acesso à área de trabalho.

Flexibilidade e integração
Ampla possibilidade de paletização com várias soluções e integrações em sistemas de produção flexíveis. Preparado para automação e aplicações multitarefa, oferecendo velocidade, precisão e flexibilidade numa única máquina.

Aplicações
  • Automotivo
  • Aviação
  • Engenharia geral
  • Geração de energia
  • Espaço

Características / especificações técnicas
  • Arquitetura: pórtico fixo e mesa móvel
  • Motorização: acionamentos com motores lineares em todos os eixos
  • Corsa longitudinal: 2.200 • 3.000 • 4.000 mm
  • Corsa transversal: 2.030 mm
  • Corsa vertical: 1.000 mm
  • Avanços: 0 ÷ 60.000 mm/min
  • Fuso: até 47 kW • 190 Nm • 22.000 rpm
  • Cono do fuso: HSK-63A
  • Magazino de ferramentas: configurável, localizado fora da área de trabalho
  • Evacuação de cavacos: parafusos + transportador dragante com saída lateral
  • Acesso à área de trabalho: carenagem com abertura em túnel para acesso livre à mesa
  • Predisposição: soluções para paletização e integração em sistemas de produção flexíveis
