Centro de usinagem de 5 eixos ROLLER MEGA
de 6 eixosuniversalpara aço

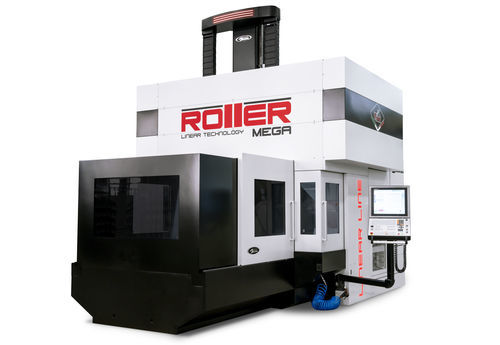

Centro de usinagem de 5 eixos - ROLLER MEGA - Parpas - de 6 eixos / universal / para aço
Centro de usinagem de 5 eixos - ROLLER MEGA - Parpas - de 6 eixos / universal / para aço
Centro de usinagem de 5 eixos - ROLLER MEGA - Parpas - de 6 eixos / universal / para aço - imagem - 2
Centro de usinagem de 5 eixos - ROLLER MEGA - Parpas - de 6 eixos / universal / para aço - imagem - 3
Centro de usinagem de 5 eixos - ROLLER MEGA - Parpas - de 6 eixos / universal / para aço - imagem - 4
Centro de usinagem de 5 eixos - ROLLER MEGA - Parpas - de 6 eixos / universal / para aço - imagem - 5
Centro de usinagem de 5 eixos - ROLLER MEGA - Parpas - de 6 eixos / universal / para aço - imagem - 6
Centro de usinagem de 5 eixos - ROLLER MEGA - Parpas - de 6 eixos / universal / para aço - imagem - 7
Guardar nos favoritos
Comparar

Características

Número de eixos
de 5 eixos, de 6 eixos
Orientação do eixo-árvore
universal
Material usinado
para aço, para alumínio, para liga de alumínio, para liga de titânio, para liga leve, para aço inoxidável, para compósitos
Estrutura
com pórtico fixo, com mesa giratória inclinada
Função adicional
de fresagem, para furação, de torneamento, de retificação
Aplicações
para aeronáutica, para perfis de alumínio, para peças de grandes dimensões, para a indústria automóvel, para moldes, para a indústria aeroespacial, para a indústria dos moldes, para turbina a gás, para a indústria do alumínio, para a indústria aeronáutica, para titânio, para rotores de geradores
Outras características
de alta velocidade, de alto desempenho, de alta produtividade, de alta velocidade de avanço, de alta rigidez, de alta potência, de motores lineares, de carga automática, com trocador automático de ferramentas, com trocador de pallet integrado
Curso X

2.050 mm
(80,71 in)

Curso Y

2.050 mm
(80,71 in)

Curso Z

1.100 mm
(43,31 in)

Velocidade de rotação

MÍN: 0 rpm
(0 rad.min-1)

MÁX: 22.000 rpm
(138.230 rad.min-1)

Potência

MÍN: 0 kW
(0 hp)

MÁX: 47 kW
(63,9 hp)

Velocidade de avanço no eixo X

MÍN: 0 mm/min
(0 in/s)

MÁX: 60.000 mm/min
(39,37 in/s)

Velocidade de avanço no eixo Y

MÍN: 0 mm/min
(0 in/s)

MÁX: 60.000 mm/min
(39,37 in/s)

Velocidade de avanço no eixo Z

MÍN: 0 mm/min
(0 in/s)

MÁX: 60.000 mm/min
(39,37 in/s)

Descrição

DescriçãoCentro de usinagem de alta velocidade com motores lineares, pórtico fixo e mesa rotativa de fresagem/torneamento. ROLLER MEGA é o modelo de topo da família ROLLER, projetado para responder às exigências de elevada capacidade de carga, precisão e automação. Equipado com motores lineares para garantir máxima dinâmica e repetibilidade no tempo. A configuração com mesa rotativa de fresagem/torneamento permite usinagens simultâneas a 5 eixos e é indicada para componentes de grandes dimensões, simétricos ou complexos, típicos dos setores aeroespacial, geração de energia, moldes e engenharia de precisão.

Projeto e eficiênciaO projeto com auxílio do sistema FEM otimiza a rigidez estrutural dos componentes, eliminando vibrações durante a usinagem; baixos atritos e elevadas acelerações dos eixos asseguram desempenho dinâmico notável tanto em acabamento como em desbaste, melhorando a economia do ciclo de usinagem.

Automação e acessibilidadeMáquina equipada com magazine de ferramentas configurável e posicionada fora da área de trabalho; evacuação de cavacos por parafusos para transportador de cavacos dragante com saída lateral. Carenagem com abertura em túnel que libera a mesa para carga/descarga permitindo fácil acessibilidade à área de trabalho. Ampla possibilidade de paletização com diversas soluções e integrações em sistemas de produção flexível.

Principais características e vantagens
  • Estrutura de pórtico fixo e mesa móvel
  • Configuração com soluções torno/fresa para multitarefa
  • Acionamentos dos eixos com motores lineares para máxima dinâmica
  • Estabilização térmica do carro
  • Amplo acesso à área de trabalho
  • Possibilidade de paletização e integração em sistemas FMS

Aplicações típicas
  • Automóvel
  • Aviação
  • Engenharia geral
  • Geração de energia
  • Espaço

Características / especificações técnicas
  • Curso longitudinal: 2.050 mm
  • Curso transversal: 2.050 mm
  • Curso vertical: 1.100 mm
  • Avanços: 0 ÷ 60.000 mm/1`
  • Eixo principal (exemplos de configuração): up to 47 Kw • 190 Nm • 22.000 rpm
  • Eixo principal (outras configurações): 47 Kw • 18.000 rpm (indicações variáveis conforme a cabeça)
  • Cone do eixo: HSK-63A • ISO40 • HSK-100A
  • Configuração da mesa: mesa rotativa de fresagem/torneamento para usinagens simultâneas a 5 eixos
  • Magazine de ferramentas: configurável e posicionado fora da área de trabalho
  • Evacuação de cavacos: parafusos + transportador de cavacos dragante com saída lateral
  • Acessibilidade: carenagem com abertura em túnel que libera a mesa para carga/descarga
  • Projeto estrutural: otimização FEM para elevada rigidez e redução de vibrações
