Centro de usinagem de 5 eixos ROLLER XL
de 6 eixosuniversalpara aço

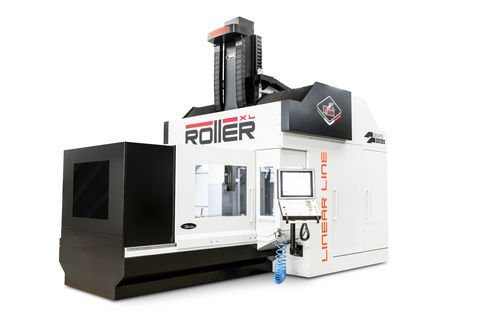

Centro de usinagem de 5 eixos - ROLLER XL - Parpas - de 6 eixos / universal / para aço
Centro de usinagem de 5 eixos - ROLLER XL - Parpas - de 6 eixos / universal / para aço
Centro de usinagem de 5 eixos - ROLLER XL - Parpas - de 6 eixos / universal / para aço - imagem - 2
Centro de usinagem de 5 eixos - ROLLER XL - Parpas - de 6 eixos / universal / para aço - imagem - 3
Centro de usinagem de 5 eixos - ROLLER XL - Parpas - de 6 eixos / universal / para aço - imagem - 4
Centro de usinagem de 5 eixos - ROLLER XL - Parpas - de 6 eixos / universal / para aço - imagem - 5
Centro de usinagem de 5 eixos - ROLLER XL - Parpas - de 6 eixos / universal / para aço - imagem - 6
Centro de usinagem de 5 eixos - ROLLER XL - Parpas - de 6 eixos / universal / para aço - imagem - 7
Centro de usinagem de 5 eixos - ROLLER XL - Parpas - de 6 eixos / universal / para aço - imagem - 8
Guardar nos favoritos
Comparar

Características

Número de eixos
de 5 eixos, de 6 eixos
Orientação do eixo-árvore
universal
Material usinado
para aço, para alumínio, para liga de alumínio, para liga de titânio, para liga leve, para aço inoxidável, para compósitos
Estrutura
com pórtico fixo, com mesa giratória inclinada
Cone
HSK-63-A
Função adicional
de fresagem, para furação, de torneamento, de retificação
Aplicações
para peças de grandes dimensões, para a indústria automóvel, para perfis de alumínio, para moldes, para a indústria aeroespacial, para aeronáutica, para a indústria dos moldes, para a indústria do alumínio, para a indústria aeronáutica, para titânio, para rotores de geradores, para a indústria siderúrgica, para orifícios fundos, para turbina a gás
Outras características
de alta velocidade, de alto desempenho, com esteira transportadora, de alta produtividade, de alta velocidade de avanço, compacto, de alta precisão, com trocador de ferramentas, de alta rigidez, de alta potência, de motores lineares, de carga automática, com trocador de pallet
Curso X

2.050 mm
(80,71 in)

Curso Y

2.030 mm
(79,92 in)

Curso Z

1.000 mm
(39,37 in)

Velocidade de rotação

MÁX: 22.000 rpm
(138.230 rad.min-1)

MÍN: 0 rpm
(0 rad.min-1)

Potência

MÁX: 47 kW
(63,9 hp)

MÍN: 0 kW
(0 hp)

Velocidade de avanço no eixo X

MÁX: 60.000 mm/min
(39,37 in/s)

MÍN: 0 mm/min
(0 in/s)

Velocidade de avanço no eixo Y

MÁX: 60.000 mm/min
(39,37 in/s)

MÍN: 0 mm/min
(0 in/s)

Velocidade de avanço no eixo Z

MÁX: 60.000 mm/min
(39,37 in/s)

MÍN: 0 mm/min
(0 in/s)

Descrição

Descrição
Centro de usinagem 5 eixos com portal fixo e mesa giratória motorizada, projetado para operações de furação profunda. Na versão FULL LINEAR adota motores lineares em todos os eixos, oferecendo movimentos de alta velocidade com precisão constante, mesmo em trabalhos não assistidos. A configuração com mesa giratória (também para torneamento) permite usinagens 5 eixos contínuas em componentes complexos, com elevada precisão e estabilidade estrutural.

Características funcionais
Projeto com análise FEM para otimização estrutural e redução de vibrações; baixos atritos e elevadas acelerações dos eixos para desempenho dinâmico superior em acabamento e desbaste. Máquina equipada com armazenagem de ferramentas configurável e posicionada fora da área de trabalho. Evacuação de cavacos através de parafusos sem-fim que alimentam um transportador dragante com saída lateral. Carenagem com abertura em túnel que deixa a mesa livre para carga/descarga e facilita o acesso à área de trabalho.

Integração e automação
Ampla possibilidade de paletização com diferentes soluções e/ou integrações em sistemas de produção flexíveis (FMS). Preparada para sistemas de paletização e integração em linhas FMS, ideal para produções automatizadas nos setores indicados.

Aplicações
  • Automóvel
  • Aviação
  • Engenharia geral
  • Geração de energia
  • Espaço

Pontos fortes / destaques técnicos
  • Portal fixo e mesa móvel
  • Configuração multitarefa com possibilidade torno/fresa
  • Possibilidade de furação profunda
  • Versatilidade de utillagem na área de trabalho
  • Acesso amplo à área de trabalho
  • Possibilidade de paletização
  • Completamente equipada com motores lineares

Especificações técnicas
  • Curso X: 2.050 mm
  • Curso Y: 2.030 mm
  • Curso Z: 1.000 mm
  • Avanços: 0 ÷ 60.000 mm/min
  • Eixo/spindle: até 47 kW • 190 Nm • 22.000 rpm
  • Conicidade do spindle: HSK-63A
  • Motorização eixos: motores lineares em todos os eixos (versão FULL LINEAR)
  • Mesa: mesa giratória (também para torneamento), mesa móvel
  • Armazenamento de ferramentas: configurável, posicionado fora da área de trabalho
  • Evacuação de cavacos: parafusos + transportador dragante com saída lateral
  • Carenagem: abertura em túnel para fácil acessibilidade e carga/descarga
  • Integração: preparada para paletização e integração em linhas FMS
  • Setores recomendados: aeroespacial, geração de energia, engenharia geral, moldes, automóvel, aviação, espaço
