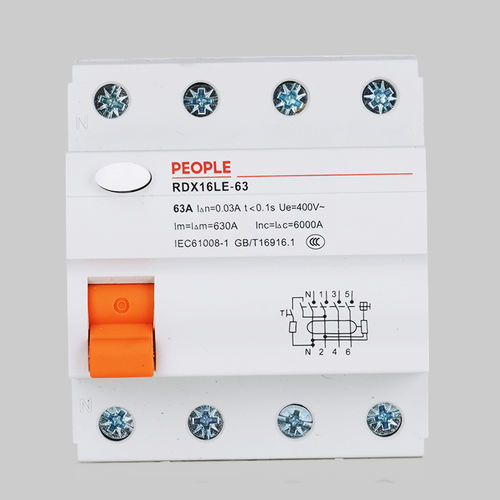

Interruptor diferencial residual termomagnético RDX16LE-63

de falhas de aterramentode fuga à terrade corrente residual

O disjuntor de corrente residual da série RDX16LE é utilizado principalmente em circuitos de CA a 50 Hz, com tensão nominal de funcionamento de 230 V ou 400 V, corrente nominal até 63 A, para a proteção indireta de pessoas contra fugas de corrente e para a prevenção de incêndios resultantes de falhas à terra devidas a isolamento danificado do equipamento ou do circuito. Condições normais de funcionamento e ambiente de instalação 3.1 Temperatura: não superior a +40 ºC e não inferior a -5 ºC; no caso de temperaturas mais baixas, por exemplo, quando a temperatura é de +20 ºC, a temperatura máxima é de +40 ºC. O produto pode suportar humidade mais elevada em condições variáveis, devendo ser tomadas precauções especiais e a temperatura média não deve ser superior a +35 ºC. 3.2 Altitude do local de instalação: não superior a 2000 m. 3.3 Humidade relativa: não superior a 50%; quando a temperatura permite, o produto pode suportar 90% de humidade relativa. A condensação que ocorre devido à temperatura 3.4 Classe de poluição: Classe 2 3.5 Ambiente eletromagnético: B 3.6 O campo magnético do local de instalação não deve ser superior ao campo magnético terrestre em nenhuma direção. 3.7 Método de instalação: TH35-7,5, caixa ou armário de distribuição. 3.8 Instalação: o ângulo entre o plano vertical e o plano de instalação não deve ser superior a 5. 3.9 Condições de instalação: o local de instalação não deve estar sujeito a impactos fortes nem vibrações, e deve situar-se num ambiente sem perigo (de explosão). 3.10 Tipo de instalação: Classe 2, 3 Construção e princípio de funcionamento Esta série de disjuntores de corrente residual é composta por um interruptor principal, um transformador de corrente de sequência zero, um dispositivo de disparo por fuga e dispositivos de teste, tudo dentro de uma caixa de plástico.
