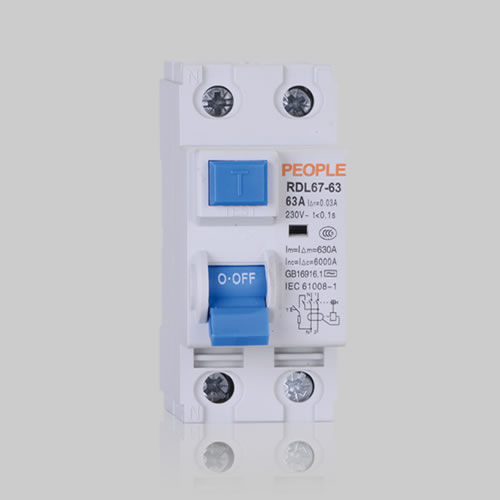

Interruptor diferencial residual térmico RDL67-63

de falhas de aterramentode corrente residual4 polos

O disjuntor eletromagnético de corrente residual da série RDL67-63 é utilizado principalmente em circuitos de CA a 50 Hz, com tensão nominal de funcionamento de 230 V ou 400 V, corrente nominal até 63 A, para a proteção indireta de pessoas contra fugas de corrente e para a prevenção de incêndios resultantes de falhas à terra devidas a isolamento danificado do equipamento ou do circuito. O disjuntor eletromagnético de corrente residual da série RDL67-63, bem como o disjuntor eletromagnético de corrente residual RDL67, não necessita de fonte de alimentação acessória para o seu desempenho de proteção contra fugas de corrente e não é afetado pela tensão da rede elétrica. Construção e princípio de funcionamento Este disjuntor de corrente residual da série é composto por um interruptor principal, um transformador de corrente de sequência zero, um dispositivo de disparo por fuga e dispositivos de teste, tudo num invólucro de plástico. Quando ocorre um fuga de corrente ou um choque elétrico, basta que a corrente residual ou a fuga de corrente atinja a corrente nominal de acionamento por corrente residual para que o transformador de corrente de sequência zero emita o sinal que aciona o dispositivo de disparo por fuga; em seguida, interrompe a alimentação para garantir a proteção contra fugas de corrente e choques elétricos. O princípio de funcionamento do disjuntor eletrónico pode ser consultado na Fig. 1. Condições normais de funcionamento e ambiente de instalação 3.1 Temperatura: não superior a +40 ºC, nem inferior a -5 ºC, sendo que a temperatura média não deve ser superior a +35 ºC. 3.2 Altitude do local de instalação: não superior a 2000 m. 3.3 Humidade relativa: não superior a 50 %, quando a temperatura for de +40 ºC. O produto pode suportar humidade mais elevada a temperaturas mais baixas,
