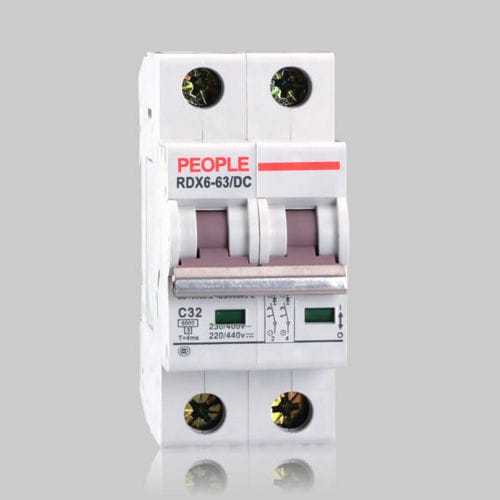

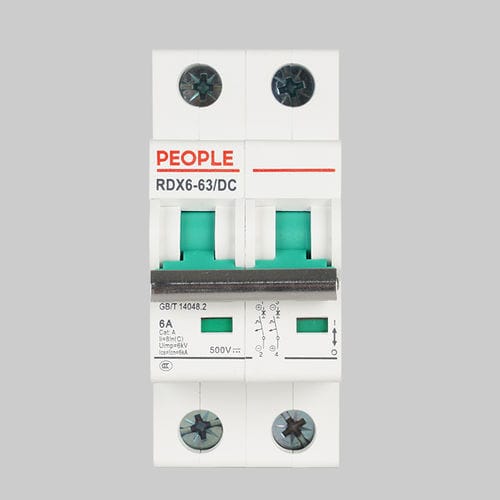

Disjuntor termomagnético RDX6-63DC

CCpara sobrecargacom proteção contra curto-circuitos

O disjuntor RDX6-63/DC é adequado para circuitos de distribuição de corrente contínua (CC) em redes de corrente alternada (CA) de 50/60 Hz, com tensão nominal até 400 V e corrente nominal até 63 A, capacidade nominal de interrupção de curto-circuito não superior a 6000 A, sendo indicado para circuitos em que as operações de ligação, interrupção e comutação são pouco frequentes, com funções de proteção contra sobrecarga e curto-circuito. Além disso, possui módulos de funções auxiliares robustos, tais como contactos auxiliares, contactos com indicação de alarme, disparo por derivação, disparo por subtensão e módulos de controlo de disparo remoto, entre outros. Este produto está em conformidade com as normas GB10963.1 e IEC60898-1. Condições normais de funcionamento e de instalação 3.1 Temperatura ambiente: -5 °C a +40 °C, sendo que a temperatura média em 24 horas não excede +35 °C; 3.2 Altitude do local de instalação: não excede os 2000 m; 3.3 A humidade relativa não excede os 50 % quando a temperatura máxima é de +40ÿ, sendo permitida uma humidade relativa relativamente elevada quando a temperatura é relativamente baixa, por exemplo, pode atingir 90% quando a temperatura é de 20ÿ. Devem ser efetuadas medições sempre que ocorra condensação no produto devido à variação de temperatura. 3.4 Grau de poluição: 2 3.5 Condições de instalação: deve ser instalado em locais sem impactos nem vibrações evidentes, bem como num ambiente sem perigo (de explosão). 3.6 Modo de instalação: utiliza o trilho de instalação TH35-7,5 3.7 Categoria de instalação: II, III
