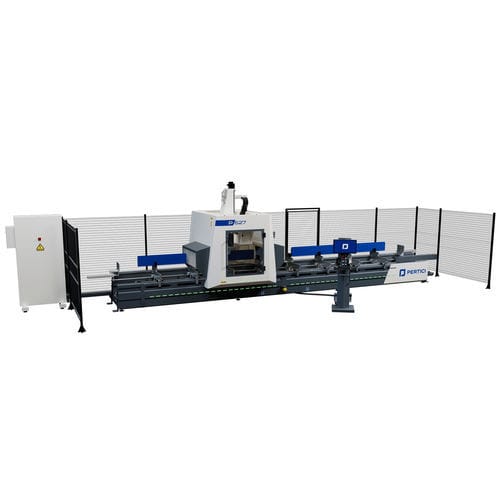

Centro de usinagem de 5 eixos PREMIUM series

com eixo-árvore rotativopara açopara alumínio

Visão geral do produto
Centro de usinagem CNC 5 eixos projetado para fresamento, furação, rosqueamento, corte e fresamento de topo em barras e peças de grandes dimensões em alumínio, PVC, ligas leves e aço. Configurável para diferentes layouts de produção, oferecendo flexibilidade e alto rendimento em aplicações industriais.

Versões e modos de trabalho

• Duas versões de comprimento: 7 m e 9 m.
• Modos de trabalho: área única ou modo pêndulo com duas áreas de trabalho independentes para carregamento contínuo e maior produtividade.

Electrospindle e fixação de ferramenta
Electrospindle de 11 kW (S1) com fixação HSK-F63, adequado para usinagens pesadas e operações de acabamento de precisão.

Eixos e movimentos
As cabeças A e C permitem posicionamentos amplos: A ±90°, C ±320°, possibilitando operações compostas e inclinadas através dos 5 eixos interpolados controlados.

Carrossel de ferramentas e ferramenta lâmina
Carrossel rotativo integrado de 16 posições montado no carro para fresas padrão e discos até Ø180 mm. Um magazzino dedicado aloja a ferramenta lâmina de 450 mm com HSK-F63, aproveitando a interpolação a 5 eixos para cortes compostos, cortes retos, fresamento de topo e desbaste.

Mordentes e arranjo
Configuração com 8 ou 12 mordentes automáticos ao longo do eixo X. Cada mordente opera de forma independente para garantir posicionamento preciso e alta flexibilidade. O sistema de movimento dos mordentes é contido na base para manter a bancada limpa.

Usinagem de cabeça de perfil pós-corte
Capacidade de realizar usinagem da cabeça do perfil após corte e separação das peças, permitindo que a máquina continue o processamento e aumente a eficiência global da produção.

Ideal para
Alumínio, PVC, ligas leves, aço

Vantagens da versão PREMIUM

• Suportes adicionais nos mordentes para estender a superfície de apoio.
• Sistema de movimentação dos mordentes inserido na base através de correntes porta-tubo para manter a bancada livre e facilitar a remoção de cavacos.
• Dispositivo de medição do comprimento da ferramenta integrado no software da máquina para ajuste rápido e preciso.
• Sistema de distribuição de graxa para manter as guias de recirculação de esferas e reduzir o desgaste.

Imagem / Diagrama
Imagens do produto e ilustração descritiva da versão Premium incluídas.

Especificações técnicas

• Modelo: P527 | P529 PREMIUM
• Tipo: Centro de usinagem CNC 5 eixos (eixos controlados)
• Materiais: Alumínio, PVC, ligas leves, aço
• Versões de comprimento: 7 m, 9 m
• Modos de trabalho: área única ou modo pêndulo com duas áreas independentes
• Electrospindle: 11 kW (S1)
• Fixação do spindle: HSK-F63
• Axe A: ±90°
• Axe C: ±320°
• Eixos: 5 eixos interpolados controlados
• Magazzino de ferramentas no carro: carrossel rotativo 16 posições
• Diâmetro máximo fresas/discos: 180 mm
• Ferramenta lâmina: Ø 450 mm com HSK-F63, alojada em magazzino dedicado
• Mordentes: configurável com 8 ou 12 mordentes automáticos, operados independentemente
• Sistema de movimento dos mordentes: contido na base por correntes porta-tubo
• Capacidades: fresamento, furação, rosqueamento, corte, fresamento de topo, cortes compostos e desbaste
• Recurso especial: usinagem da cabeça do perfil após corte/separação para produção contínua
