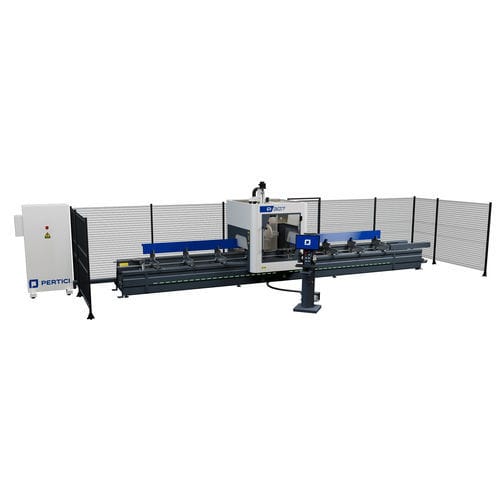

Centro de usinagem de 4 eixos P series

com eixo-árvore rotativopara açopara alumínio

Visão geral
Centro de usinagem CNC com 4 eixos controlados, projetado para executar operações de fresamento, furação, roscamento, corte e fresamento de topo em barras ou peças de alumínio, PVC, ligas leves e aço.

Versões e modos de trabalho

• Três versões disponíveis: 4 m, 7 m, 9 m
• Dois modos de trabalho: área única ou modo pêndulo com duas áreas de trabalho independentes

Fuso e cinemática
O fuso tem potência de 8,5 kW em S1 (10 kW opcional) com cone HSK-F63. O fuso roda continuamente ao longo do eixo A de 0° a 180°, permitindo usinagens em qualquer posição dentro dessa faixa.

Ferramentas, magazine e grampos
O centro possui um magazine rotativo de 10 posições montado no carro, compatível com fresas padrão e fresas de disco. Dependendo da versão, a máquina pode ser configurada com 8 ou 12 grampos automáticos posicionados ao longo do eixo X, operados automaticamente por um carro móvel ou independentemente por um eixo dedicado (opcional). Está disponível como opção um grupo de lâminas de 500 mm para corte a 90°.

Operações típicas

• Fresamento
• Furação
• Rosqueamento
• Corte
• Fresamento de topo

Ideal para

• Alumínio
• PVC
• Ligas leves
• Aço

Características / especificações técnicas

• Versões: 4 m, 7 m, 9 m
• Modos de trabalho: área única ou pêndulo (duas áreas independentes)
• Eixos controlados: 4
• Potência do fuso: 8,5 kW (S1); 10 kW opcional
• Cone do fuso: HSK-F63
• Rotação do eixo A: contínua 0°–180°
• Magazine rotativo: 10 posições
• Ferramentas: compatível com fresas padrão e fresas de disco
• Grampos: configuráveis com 8 ou 12 grampos automáticos ao longo do eixo X (carro móvel ou eixo dedicado opcional)
• Opcional: grupo de lâminas de 500 mm para corte a 90°
• Materiais indicados: alumínio, PVC, ligas leves, aço
