Centro de usinagem de 4 eixos P104 Essential
com eixo-árvore rotativopara açopara alumínio

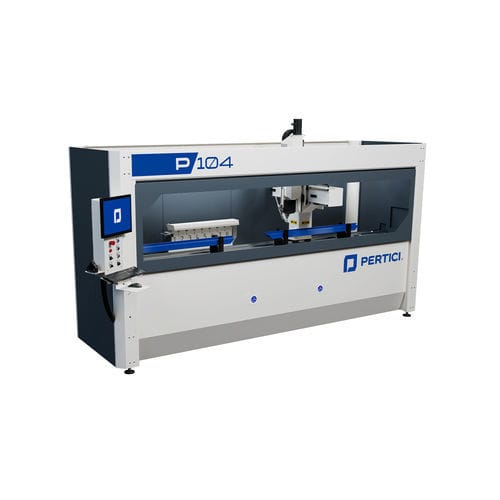

Centro de usinagem de 4 eixos - P104 Essential - Pertici S.p.A. - com eixo-árvore rotativo / para aço / para alumínio
Centro de usinagem de 4 eixos - P104 Essential - Pertici S.p.A. - com eixo-árvore rotativo / para aço / para alumínio
Guardar nos favoritos
Comparar

Características

Número de eixos
de 4 eixos
Orientação do eixo-árvore
com eixo-árvore rotativo
Material usinado
para aço, para alumínio, para liga leve, para PVC
Estrutura
de coluna móvel
Número de ferramentas
8 ferramentas
Função adicional
de fresagem, para furação, para rosqueamento interno
Potência

5 kW
(6,8 hp)

Altura máx. das peças

MÍN: 0 mm
(0 in)

MÁX: 260 mm
(10 in)

Rotação da mesa de trabalho (eixo C)

MÍN: 0 °

MÁX: 180 °

Descrição

Visão geral do produto
Centro de usinagem CNC com 4 eixos controlados projetado para realizar operações de fresamento, furação, roscagem e fresamento final em barras ou peças em alumínio, PVC, ligas leves e aço até 2 mm de espessura. A máquina pode ser configurada para atender às exigências de produção, garantindo flexibilidade e desempenho.

Principais características
  • Parada zero pneumática à esquerda que permite usinar perfis até 3,2 m; o comprimento pode ser dobrado com a instalação opcional de uma segunda parada zero
  • Eletro-spindle de 5 kW (S1) com porta-ferramentas HSK-F50; permite usinagem no perfil em qualquer ângulo entre 0° e 180°
  • Fixação do perfil assegurada por quatro garras de dimensões reduzidas para permitir máxima usinabilidade em três faces e carregamento de peças relativamente curtas
  • Seção máxima acomodada na garra: 225 mm (base) × 260 mm (altura)
  • Arranjo ao longo do eixo X com carro móvel: a garra é engatada e posicionada com elevada precisão, garantindo posicionamento otimizado e segurança contra colisões
  • Magazine de ferramentas de 8 posições fixo ao centro da cama
  • Conceito de coluna móvel que possibilita altas taxas de produção com ocupação de espaço relativamente compacta e boa ergonomia para carga/descarga


Ideal para
Alumínio

Especificações técnicas
  • Modelo: P104 Essential
  • Eixos: 4 eixos controlados
  • Operações: fresamento, furação, roscagem, fresamento final
  • Materiais: alumínio, PVC, ligas leves, aço até 2 mm de espessura
  • Parada zero pneumática (esquerda): comprimento de usinagem padrão até 3,2 m (dobrável com segunda parada zero opcional)
  • Eletro-spindle: 5 kW (S1), porta-ferramentas HSK-F50
  • Faixa de ângulo de usinagem: 0° – 180°
  • Fixação: 4 garras; seção máxima acomodada 225 mm (base) × 260 mm (altura)
  • Magazine de ferramentas: 8 posições, fixo ao centro da cama
  • Configuração: coluna móvel com carro móvel no eixo X para posicionamento preciso da garra e segurança contra colisões
